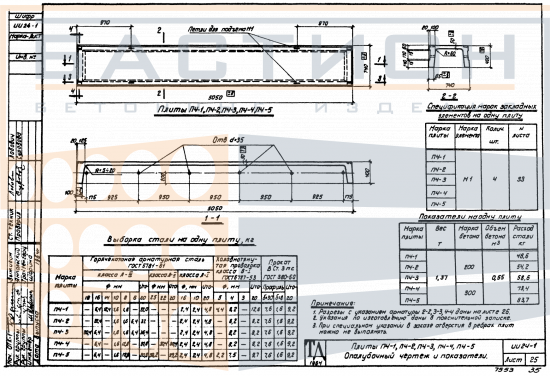

Плита ребристая П 4 - 1/2/3/4/5, серия ИИ 24-1

Плита ребристая П 4 серии ИИ 24-1 — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных перекрытий и покрытий в зданиях с шагом колонн или стен, соответствующим данной серии. Вертикальные ребра жесткости обеспечивают восприятие изгибающих нагрузок и передачу усилий на опорные конструкции, а полка плиты выполняет ограждающую и распределительную функции.

Изделие предназначено для эксплуатации в составе сборных железобетонных каркасов промышленных и гражданских зданий. Работа плиты в пролете требует правильного опирания на ригели или балки с соблюдением проектной глубины опирания. Ошибки при монтаже, такие как смещение опорной зоны или повреждение ребер, могут привести к перераспределению нагрузок и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется с опиранием на несущие элементы каркаса — железобетонные ригели, стальные балки или кирпичные стены. Ребра ориентированы вниз, образуя потолочную поверхность. После установки швы между смежными плитами заполняются цементно-песчаным раствором или мелкозернистым бетоном для обеспечения совместной работы и жесткости диска перекрытия.

• Плита воспринимает полезные нагрузки от людей, оборудования, перегородок и временные нагрузки, передавая их на опорные конструкции через ребра и опорные зоны.

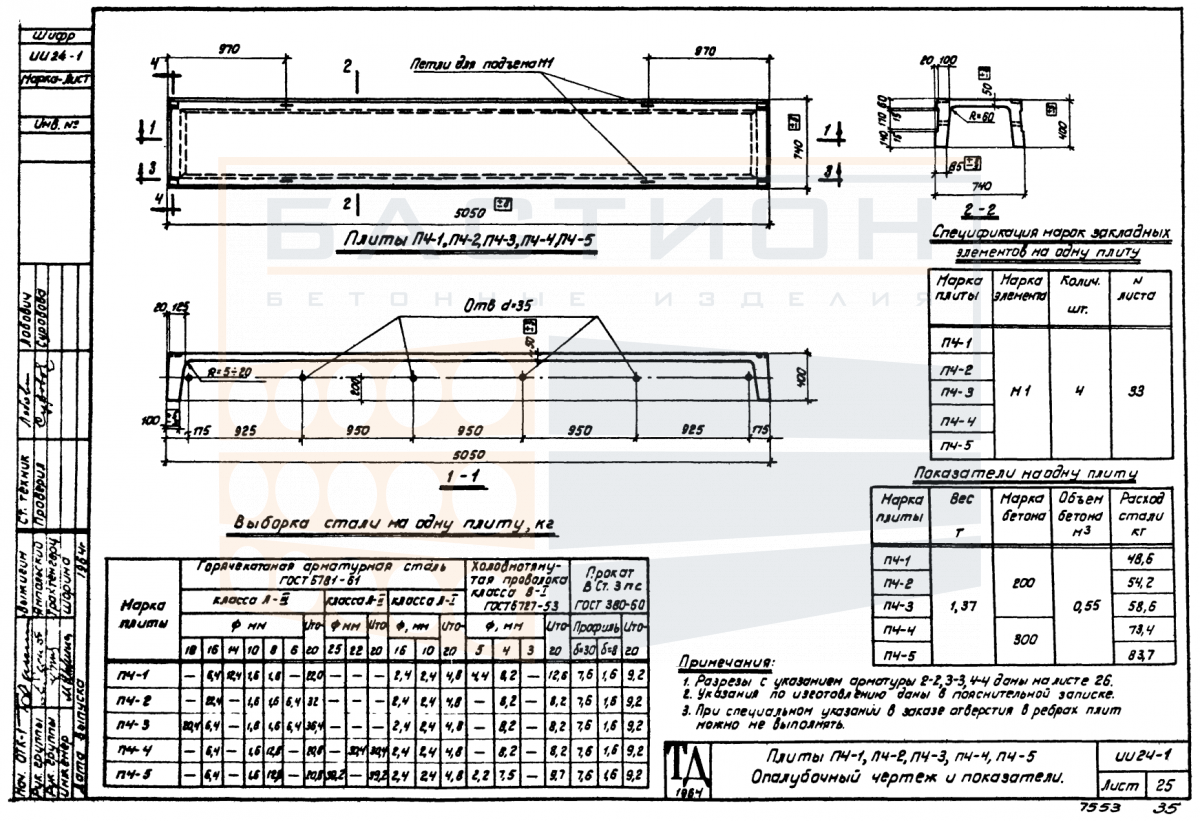

• Опирание выполняется по коротким сторонам на ригели или балки; глубина опирания и конструкция узла задаются рабочими чертежами серии ИИ 24-1 и проектом.
• Ребра плиты работают как главные несущие элементы, воспринимая изгибающий момент; полка плиты участвует в передаче нагрузки на ребра и обеспечивает равномерное распределение усилий.
• Монтажные петли расположены в ребрах и предназначены для строповки при подъеме и установке; запрещается использовать петли для крепления оборудования.
• Торцевые зоны плиты и ребра не должны иметь сколов и трещин; повреждение опорных участков снижает несущую способность и требует усиления.
• При монтаже необходимо обеспечить проектное положение плиты по осям и отметкам; перекосы и смещения недопустимы.

Соблюдение требований к опиранию, ориентации ребер и качеству заполнения швов обеспечивает надежную работу плиты в составе перекрытия. Отклонение от проектных решений может повлечь необходимость дополнительных расчетов и усиления.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Для предотвращения деформаций и повреждений под ребра в местах опорных зон устанавливаются деревянные или бетонные прокладки. Прокладки по вертикали должны располагаться строго друг над другом. Высота штабеля определяется условиями безопасности и допустимой нагрузкой на изделия.

Транспортировка плит выполняется в горизонтальном положении с фиксацией от продольного и поперечного смещения. Запрещается перевозка навалом. Строповка осуществляется с использованием монтажных петель. При погрузке и разгрузке исключаются удары, перекосы и опирание на слабые кромки. Масса изделия 1370 кг учитывается при выборе грузоподъемных механизмов и схемы крепления.
