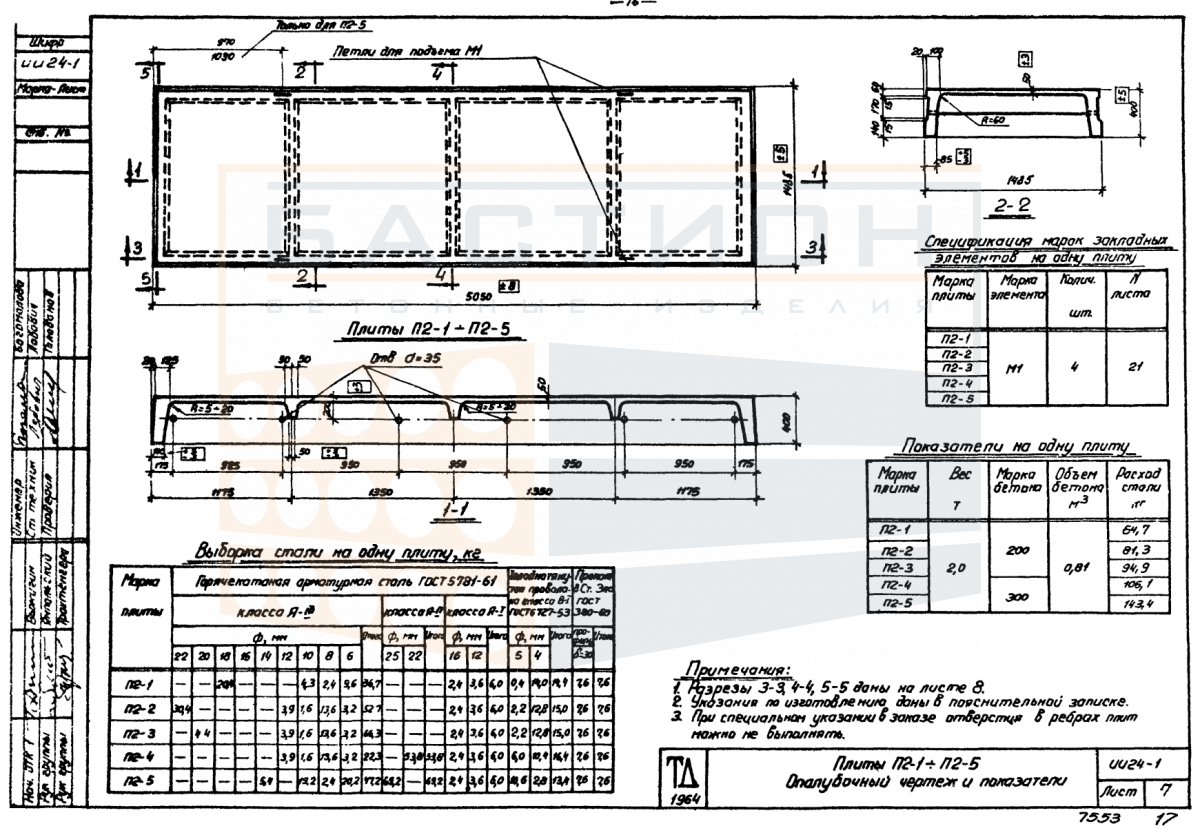

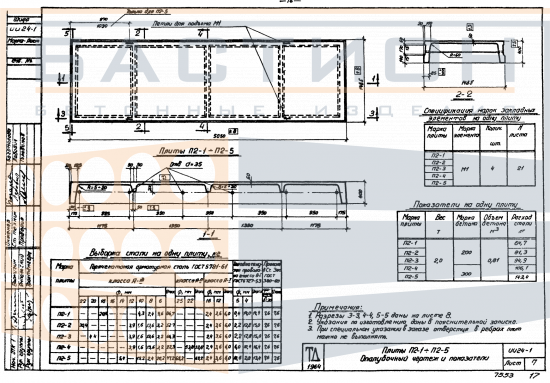

Плита ребристая П 2 - 1/2/3/4/5, серия ИИ 24-1

Плита ребристая П 2 серии ИИ 24-1 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства сборных перекрытий в промышленных и общественных зданиях. Конструкция с продольными ребрами обеспечивает восприятие изгибающих нагрузок от вышележащих конструкций, оборудования и временных воздействий с последующей передачей усилий на несущие стены, ригели или колонны.

Изделие применяется в каркасных и бескаркасных схемах с опиранием по контуру или по двум сторонам. Наличие ребер жесткости позволяет перекрывать пролеты с повышенными нагрузками без увеличения расхода материалов. Типоразмер относится к решениям серии ИИ 24-1, регламентирующей параметры опирания, анкеровки и омоноличивания стыков для обеспечения пространственной жесткости перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется в проектное положение с опиранием на бетонные или металлические опорные элементы. Перед установкой проверяется плоскостность опорных поверхностей и соответствие отметок. Ребра плиты ориентируются в пролет, что обеспечивает эффективную работу конструкции на изгиб.

• Плита работает в составе сборного перекрытия, передавая нагрузку на несущие элементы через опорные зоны, расположенные в местах пересечения ребер с продольными сторонами.
• Глубина опирания плиты на стены или ригели задается проектом и должна составлять не менее установленного значения для исключения среза опорного сечения.
• Стыки между смежными плитами заполняются бетоном или цементно-песчаным раствором по проектной документации с обязательным омоноличиванием швов.
• Монтажные петли предназначены только для строповки и подъема; после установки петли могут быть отогнуты или срезаны в зависимости от проектного решения.
• Не допускается монтаж плиты с поврежденными торцевыми зонами, сколами ребер, а также с нарушением проектной схемы опирания.
• При складировании и транспортировке плита должна находиться в горизонтальном положении с опорой на деревянные прокладки, расположенные в опорных зонах.
• Запрещается перемещение плиты волоком, сбрасывание, а также опирание на слабые кромки при разгрузке.

Правильное соблюдение проектных параметров опирания и последовательности монтажа обеспечивает несущую способность перекрытия и долговечность конструкции в целом.

Правила хранения и транспортировки изделия

Хранение плит ребристых производится в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются деревянные прокладки одинаковой толщины, совпадающие по вертикали во всех рядах штабеля. Высота штабеля определяется исходя из массы и геометрии изделия, с учетом допустимых нагрузок на нижние плиты.

Транспортировка осуществляется в кузове автотранспорта с надежной фиксацией плит от продольных и поперечных смещений. Плиты размещаются в один или несколько рядов с обязательным применением прокладок в опорных зонах. Запрещается перевозка навалом, а также опирание на ребра или углы, не предусмотренные проектной схемой опирания.
