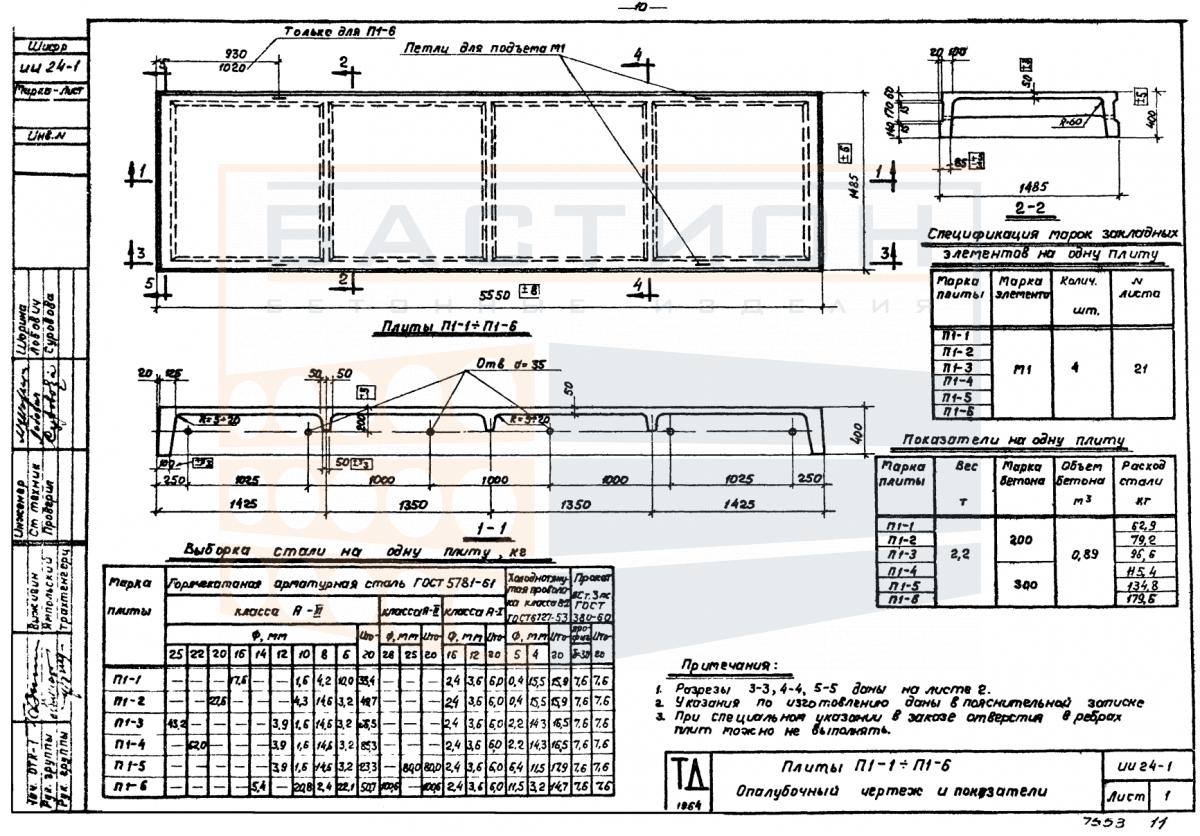

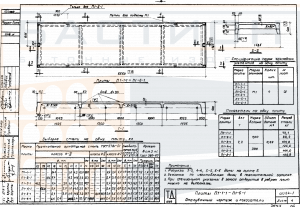

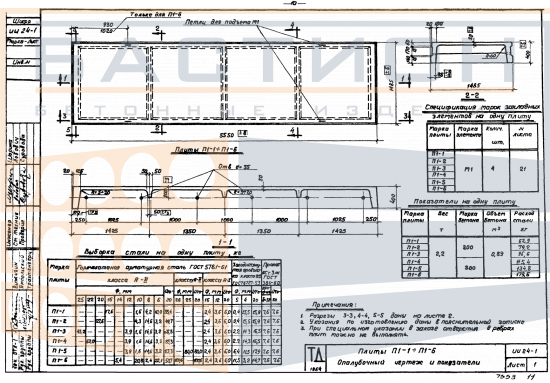

Плита ребристая П 1 - 1/2/3/4/5/6, серия ИИ 24-1

Плита ребристая П 1 серии ИИ 24-1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия. Продольные ребра обеспечивают жесткость конструкции, воспринимая изгибающие нагрузки и передавая их на опорные элементы — стены, балки или ригели. Плоская полка между ребрами распределяет нагрузку от пола, перегородок и оборудования, что позволяет использовать плиту в промышленных, общественных и жилых зданиях с требуемыми пролетами.

Типоразмер относится к решениям, описанным в серии ИИ 24-1, которая регламентирует параметры опирания и монтажные узлы для ребристых плит перекрытия. При монтаже необходимо обеспечить проектную глубину опирания на несущие конструкции и исключить повреждение торцевых зон, где расположены монтажные петли и закладные детали. Ошибки в ориентации ребер, недостаточное армирование опорных участков или нарушение схемы строповки могут привести к раскрытию трещин и снижению несущей способности.

Область применения и технические особенности

Плита укладывается на несущие стены или балки с опиранием по коротким сторонам. Продольные ребра ориентируются в направлении пролета, а полка работает на местный изгиб. Сопряжение с соседними плитами выполняется по продольным швам, которые омоноличиваются для обеспечения совместной работы. Монтажное положение фиксируется по проектным отметкам и осям.

• Восприятие эксплуатационных нагрузок — плита передает вертикальные усилия от пола, перегородок и оборудования на опорные конструкции, работая в пролете между несущими элементами.
• Опирание по коротким сторонам — проектное положение предусматривает опирание на стены или балки, глубина опирания задается рабочей документацией серии ИИ 24-1.
• Ориентация ребер — продольные ребра должны располагаться вдоль пролета, так как они воспринимают основную изгибающую нагрузку; полка распределяет нагрузку между ребрами.
• Защита торцевых участков — при строповке и монтаже необходимо избегать повреждения торцов, где расположены петли и закладные детали, так как это нарушает анкеровку арматуры.
• Омоноличивание швов — стыки между смежными плитами заполняются бетоном по проекту для обеспечения дискретности перекрытия и передачи горизонтальных усилий.
• Подготовка основания — опорные поверхности должны быть выверены по высоте и очищены от мусора, чтобы избежать перекоса плиты и неравномерного распределения нагрузок.
• Соответствие серии — маркировка и типоразмер соответствуют номенклатуре серии ИИ 24-1, что упрощает подбор изделия и монтажных узлов.

Соблюдение проектных требований к опиранию, фиксации и омоноличиванию швов обеспечивает расчетную работу плиты в составе перекрытия. Нарушение условий монтажа приводит к снижению жесткости и несущей способности конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Допускается укладка в штабели высотой не более указанной в проекте производства работ, с прокладками в опорных зонах, расположенными строго по вертикали. Прокладки должны защищать ребра и торцы от сколов и изломов.

При транспортировке плиты фиксируются от продольного и поперечного смещения с применением инвентарных упоров. Перевозка навалом запрещена. Погрузку и разгрузку выполняют с использованием монтажных петель, не допуская ударов о кузов и другие конструкции. Строповка осуществляется за все петли одновременно, без перекоса.
