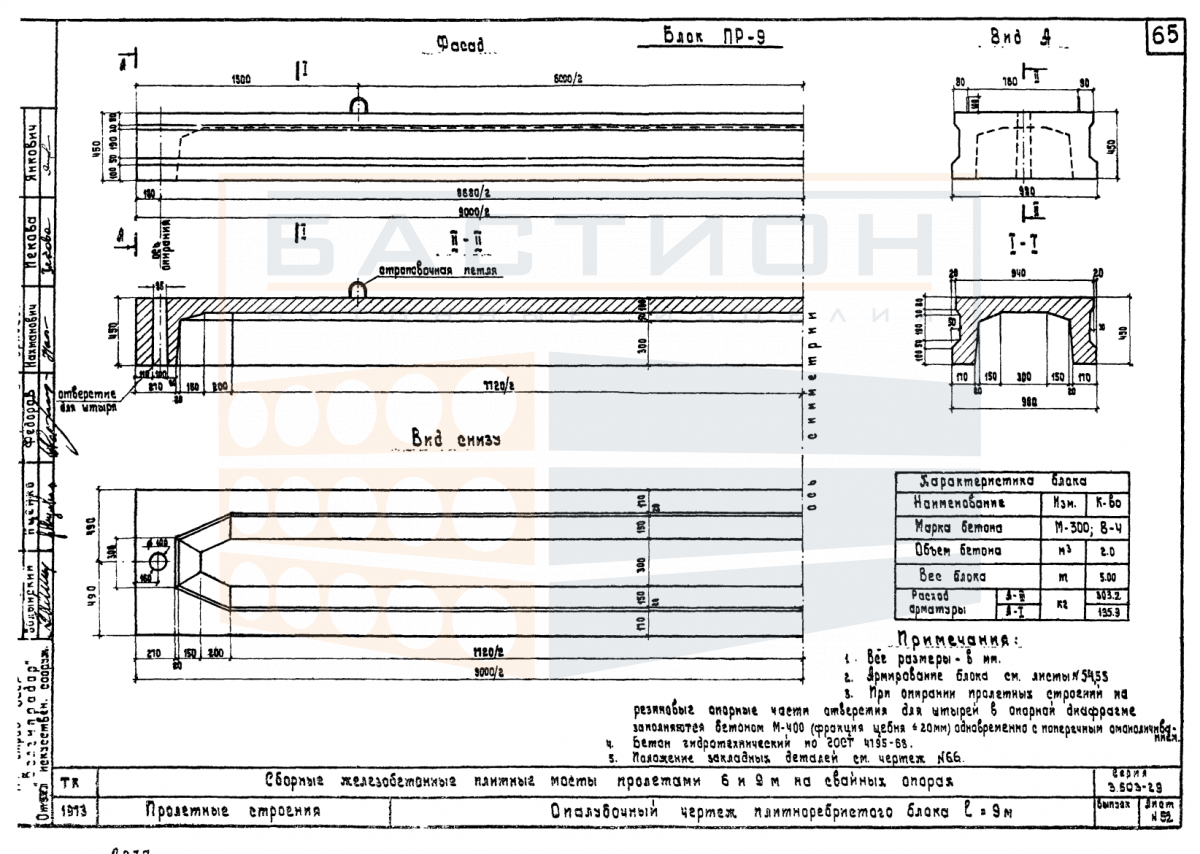

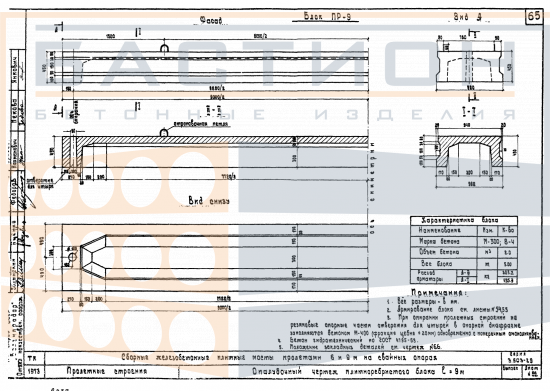

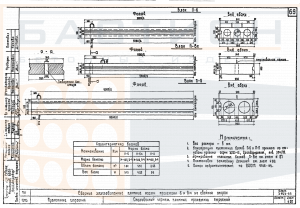

Плитноребристый блок (плита ребристая) ПР 9, серия 3.503-29

Плитноребристый блок (плита ребристая) ПР 9 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в каркасных сооружениях. Изделие воспринимает распределенные и сосредоточенные нагрузки от пола, оборудования и людей, передавая их на балки, ригели или стены. Продольные ребра обеспечивают жесткость конструкции и устойчивость к изгибающим моментам.

Типоразмер ПР 9 относится к серии 3.503-29, разработанной для унификации сборных железобетонных перекрытий промышленных и гражданских объектов. Длина 9000 мм и высота 450 мм позволяют перекрывать пролеты до 9 м при шаге несущих опор. Масса 5000 кг требует использования грузоподъемной техники при монтаже. Плита рассчитана на эксплуатацию в нормальных температурных условиях без агрессивных сред.

Область применения и технические особенности

Монтаж плиты выполняется на опорные конструкции (балки, ригели, стены) с обеспечением проектной глубины опирания. Стальные закладные детали предусмотрены для анкеровки и сварки с элементами каркаса. Ориентация ребрами вниз обеспечивает жесткость конструкции. Сопряжение со смежными плитами выполняется с заполнением швов бетоном.

• Работает в пролете между балками или ригелями, передавая нагрузку через опорные узлы. Проектное положение фиксируется электросваркой закладных элементов.
• Торцевые зоны плиты не должны повреждаться при строповке — для захвата используются монтажные петли, расположенные в ребрах. Нарушение целостности торцов снижает несущую способность.
• Швы между смежными плитами заполняются бетоном класса не ниже В15 по проекту. Омоноличивание обеспечивает совместную работу элементов перекрытия и распределение нагрузок.
• Плита устанавливается на выровненные опорные поверхности. Допуск по горизонтали не более 5 мм по всей длине. Перекос приводит к концентрации напряжений в опорах.
• При монтаже на металлические балки применяются опорные пластины по проекту. Рекомендуемая глубина опирания — не менее 100 мм. Меньшая глубина требует проверки расчетом.
• Запрещается сверление отверстий, пробивка каналов и иные механические воздействия без согласования с проектом. Ослабление сечения ребер или полки недопустимо.
• Размещение коммуникаций в полости между ребрами возможно только при наличии проектного решения. Самовольная закладка трубопроводов снижает жесткость и увеличивает нагрузку на ребра.

После установки плиты необходимо выполнить омоноличивание швов и монтажных узлов. Срок набора прочности бетона замоноличивания — не менее 7 суток при положительных температурах. Нагружение перекрытия до достижения проектной прочности запрещается.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки из бруса сечением не менее 100х100 мм укладываются в опорных зонах под ребрами. Высота штабеля определяется по схеме складирования, но не может превышать 2,5 м при массе единицы 5 т. Прокладки смежных рядов должны располагаться строго по вертикали для предотвращения перекоса и разрушения кромок.

Транспортировка осуществляется в кузове с фиксацией от смещения. Плиты укладываются на продольные ложементы в местах, соответствующих опорным зонам. Крепление выполняется через монтажные петли с применением инвентарных строп. Запрещается перевозка с опиранием на полку без ребер, а также с выступающими элементами, способными вызвать повреждения. Погрузка и разгрузка производятся с использованием траверс, исключающих перекос и ударные нагрузки.
