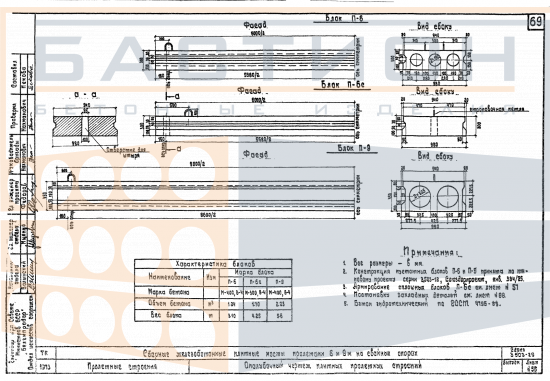

Плитное пролетное строение (плита ребристая) П 6с, серия 3.503-29

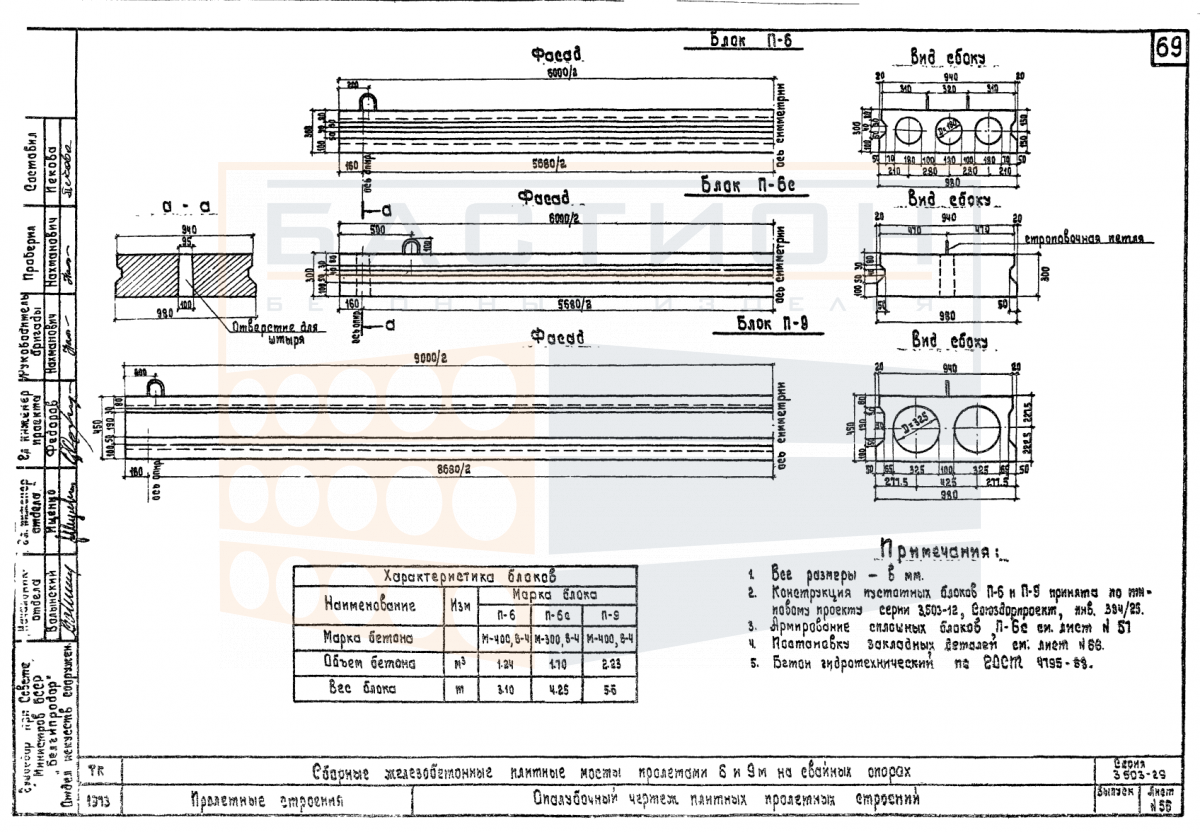

Плитное пролетное строение (плита ребристая) П 6с — это железобетонный элемент пролетного строения мостового сооружения, предназначенный для восприятия вертикальных нагрузок от транспорта и пешеходов с передачей усилий на опорные части. Изделие относится к серии 3.503-29, применяемой для сборных мостовых конструкций. Ребристое поперечное сечение позволяет снизить собственный вес конструкции при сохранении несущей способности, а внутреннее стальное армирование обеспечивает работу элемента под эксплуатационными нагрузками.

Пролетные строения данного типа используются в автодорожных мостах, путепроводах и эстакадах. Характер нагрузок включает постоянную нагрузку от собственного веса и временные нагрузки от подвижного состава. Ошибки при монтаже, такие как недостаточная глубина опирания или смещение плиты, могут вызвать нерасчетное перераспределение усилий и снизить долговечность конструкции. Ориентация продольных ребер должна строго совпадать с направлением пролета для обеспечения проектной работы элемента.

Область применения и технические особенности

Монтаж плиты производится на опорные части или железобетонные ригели с выверкой по отметкам и осям. Опирание осуществляется по двум сторонам через ребристые элементы. При установке необходимо контролировать равномерное распределение нагрузки на опорные площадки. Стыки между смежными плитами заполняются бетоном по проекту для обеспечения совместной работы элементов.

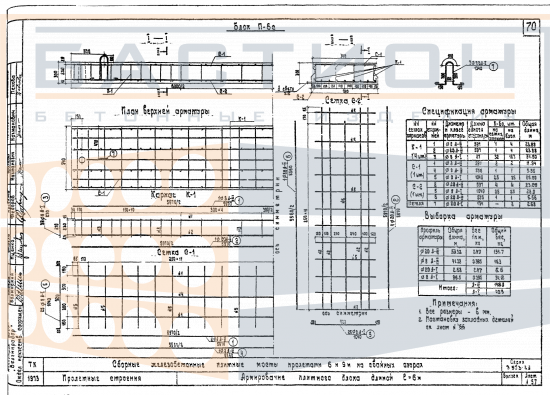

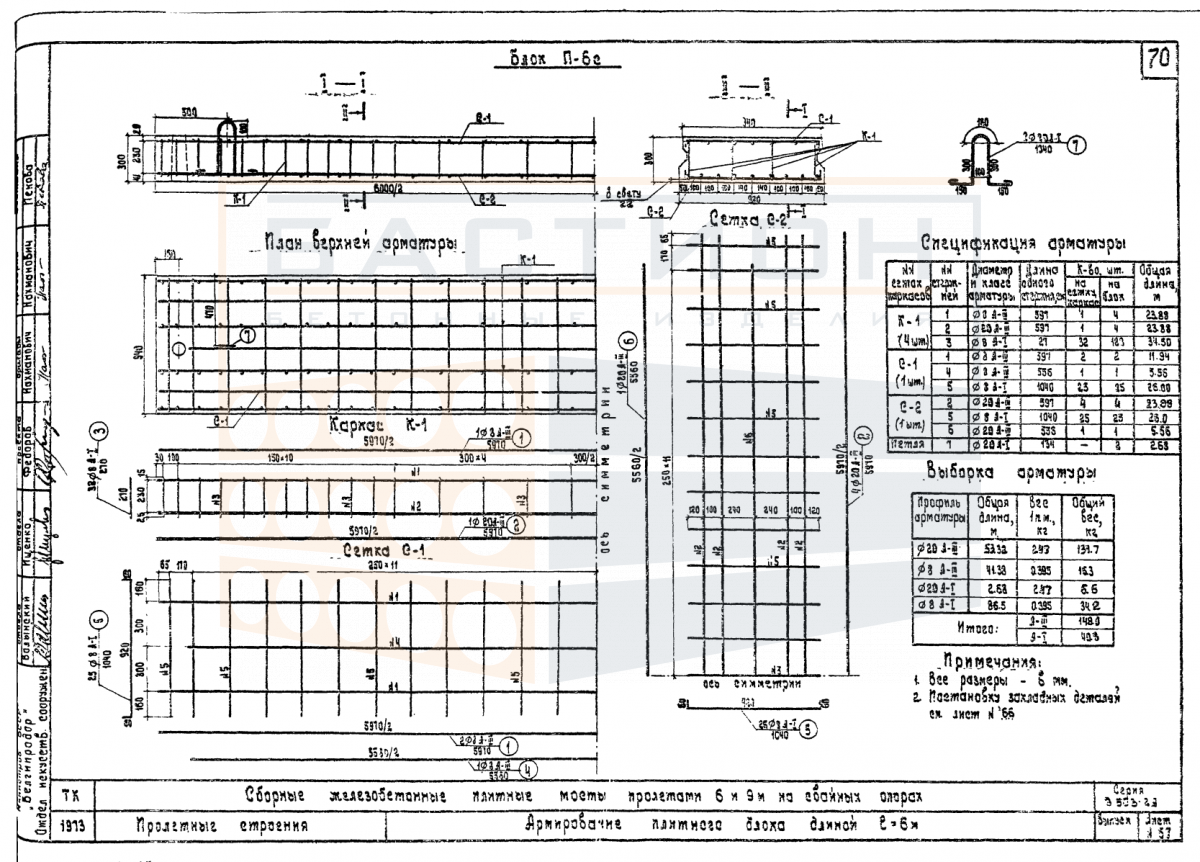

• Продольные и поперечные ребра плиты воспринимают изгибающие нагрузки, обеспечивая жесткость пролетного строения при воздействии временных нагрузок.
• Опирание плиты осуществляется на опорные части или ригели через ребристые зоны; проектная глубина опирания задается рабочей документацией серии 3.503-29.
• Совместная работа соседних плит обеспечивается заполнением продольных швов мелкозернистым бетоном на сжатие и организацией связей по анкерным выпускам.
• При монтаже не допускается смещение плиты относительно проектных осей, перекос и повреждение торцевых участков ребер.
• Пустоты между ребрами плиты не предназначены для не предусмотренного проектом размещения инженерных сетей, так как это может нарушить расчетную схему работы элемента.
• Анкеровка плиты в ригелях или опорных балках выполняется по проектным решениям с обеспечением защитного слоя бетона для арматуры.
• Типичная ошибка – монтаж плиты на неподготовленное основание с неровностями, что приводит к точечному опиранию и образованию трещин.

Указанные особенности монтажа и сопряжения необходимо учитывать при разработке проекта и производстве работ, так как отклонения от технологических требований серии 3.503-29 могут повлиять на несущую способность пролетного строения.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны ребер укладываются деревянные прокладки, расположение которых должно совпадать по вертикали в штабеле. Кромки ребер и монтажные петли защищаются от повреждений. Высота штабеля определяется с учетом массы изделия и несущей способности основания.

Транспортирование осуществляется в положении «на ребро» или горизонтально с фиксацией от смещения. Запрещается перевозка навалом и сбрасывание плит. Погрузка и разгрузка производятся с использованием монтажных петель, исключая ударные нагрузки на ребра. Крепление в кузове выполняется инвентарными стяжками с защитой мест контакта.
