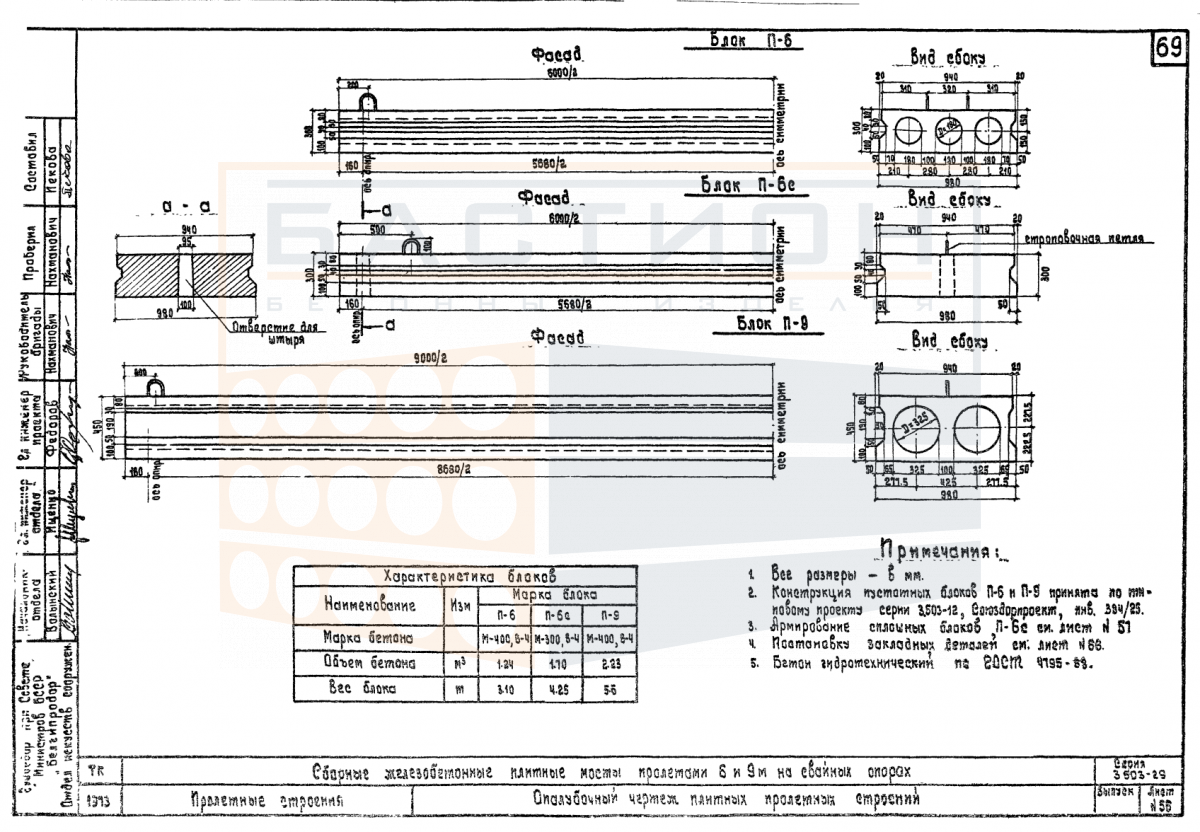

Плитное пролетное строение (плита ребристая) П 6, серия 3.503-29

Плитное пролетное строение (плита ребристая) П 6 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий и покрытий в промышленных и гражданских объектах. Ребристая конструкция обеспечивает восприятие изгибающих нагрузок при пролетах между несущими опорами, при этом ребра выполняют функцию основных несущих элементов, а полка распределяет нагрузку по поверхности. Изделие относится к серии 3.503-29, регламентирующей типоразмеры и конструктивные решения для сборных железобетонных плит.

Применение плиты П 6 предусматривает работу в составе каркасных зданий с опиранием на балки, ригели или стены. Передача нагрузки от пола, оборудования и временных воздействий происходит через опорные зоны, расположенные по коротким сторонам плиты. Недостаточная глубина опирания или повреждение торцевых участков ребер приводит к перераспределению усилий и снижению несущей способности. Проектное положение плиты фиксируется сваркой закладных деталей и последующим омоноличиванием швов.

Область применения и технические особенности

Укладка плиты выполняется на выверенные опорные поверхности с обязательным контролем отметок и совпадения осей. Перед монтажом проверяется целостность ребер и монтажных петель, отсутствие сколов в опорных зонах. Сопряжение со смежными элементами осуществляется сваркой выпусков арматуры или закладных деталей с последующим замоноличиванием стыков.

• Опирание плиты выполняется по двум коротким сторонам на расстояние, обеспечивающее передачу опорной реакции без смятия бетона. Глубина опирания задается проектом и контролируется при монтаже.
• Ребра плиты воспринимают изгибающие усилия от собственного веса и полезной нагрузки, работая совместно с полкой, которая обеспечивает пространственную жесткость элемента.
• Монтажные петли используются только для строповки и подъема; после установки и замоноличивания стыков их срезают или оставляют в соответствии с проектом.
• Торцевые грани ребер не должны иметь повреждений, так как в этих зонах размещается арматура, воспринимающая поперечную силу. Сколы и трещины в опорной зоне не допускаются.
• Сварка закладных деталей выполняется по заданной схеме с обеспечением проектного положения плиты. Качество сварных швов проверяется визуально и инструментально.
• Омоноличивание швов между смежными плитами производится мелкозернистым бетоном после выверки горизонтальности и фиксации положения. Заполнение швов исключает взаимное смещение плит под нагрузкой.

При монтаже плит П 6 необходимо исключать перекосы и неравномерное опирание, так как это вызывает изгиб ребер в горизонтальной плоскости и снижает долговечность конструкции. Соответствие проектных решений серии 3.503-29 проверяется по рабочей документации здания.

Правила хранения и транспортировки изделия

Складирование плит выполняется на ровном твердом основании в горизонтальном положении. Прокладки из деревянных брусков устанавливаются в местах расположения опорных зон в один ряд по вертикали. Штабелирование допускается по схеме, исключающей прогиб ребер и повреждение монтажных петель. Высота штабеля принимается с учетом массы изделия и устойчивости нижних рядов.

При транспортировке плиты размещаются на транспортном средстве в положении, аналогичном рабочему, с опиранием на прокладки. Крепление предотвращает смещение и опрокидывание при перевозке. Запрещается перемещение плит волоком, сбрасывание и перевозка навалом. Строповка производится за все монтажные петли одновременно с обеспечением равномерного натяжения строп.
