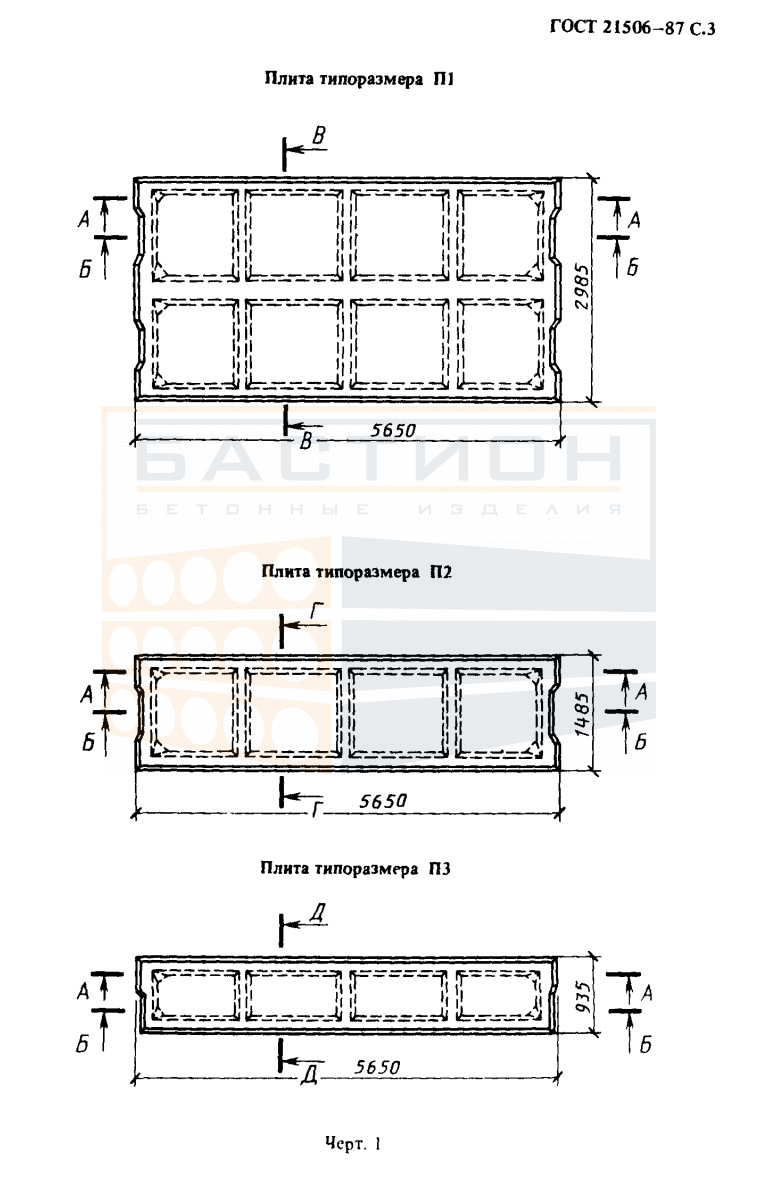

Плита ребристая П 3 - 1/2/3/4/5/6 АтV (АIV, АтIV) (С, К, Л) (1/2/3), ГОСТ 21506-87

Плита ребристая П 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Продольные рёбра выполняют функцию жёсткости, воспринимая изгибающие нагрузки, а тяжёлый бетон и стальное армирование обеспечивают необходимую прочность элемента при длительной эксплуатации в условиях статических и динамических воздействий.

Изделие предназначено для использования в составе сборных перекрытий промышленных и гражданских зданий. Ребристая форма позволяет увеличить несущую способность при относительно малом расходе материалов по сравнению со сплошными плитами. Плита опирается на несущие стены, балки или ригели; глубина опирания и схема армирования опорных зон задаются проектной документацией. Неправильное опирание или повреждение рёбер при монтаже могут вызвать перераспределение нагрузок и снижение эксплуатационной надёжности.

Область применения и технические особенности

Монтаж плиты ведётся с соблюдением проектных отметок и осей. Перед установкой проверяется состояние опорных поверхностей: они должны быть ровными и очищенными от загрязнений. Плита укладывается на слой цементно-песчаного раствора или на опорные площадки по проекту. После выверки положения выполняются анкеровка и омоноличивание швов для обеспечения совместной работы всех элементов перекрытия.

• Продольные рёбра плиты должны быть ориентированы строго вдоль пролёта; монтаж с поперечной ориентацией не допускается и может привести к разрушению элемента.
• Торцевые зоны плиты являются опорными; повреждение торцов при строповке, разгрузке или складировании запрещено.
• Глубина опирания плиты на несущие конструкции принимается по проекту; при монтаже необходимо контролировать её соответствие чертежам.
• Швы между плитами заполняются бетоном или раствором по проекту; пустоты не предназначены для прокладки коммуникаций.
• Строповка выполняется за монтажные петли с использованием траверс, предотвращающих перекос и раскачивание плиты.
• После укладки производится анкеровка арматурных выпусков в швах для обеспечения совместной работы плит в составе диска перекрытия.
• При монтаже на металлические балки или ригели необходимо обеспечить равномерное распределение нагрузки через опорные площадки; деформация опорного узла не допускается.

Соблюдение указанных технических требований обеспечивает расчётную работу ребристой плиты в перекрытии и исключает возникновение деформаций и трещин в процессе эксплуатации.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном твёрдом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам плиты, и располагаются строго по вертикали в штабеле для предотвращения изгибных деформаций. Кромки и торцы плиты, а также монтажные петли должны быть защищены от повреждений при складировании.

Транспортировка осуществляется в положении, близком к горизонтальному, с надёжной фиксацией от смещения и ударов. Погрузка производится с применением траверс, исключающих перекос и раскачивание груза. Перевозка навалом или с опиранием на слабые кромки не допускается.
