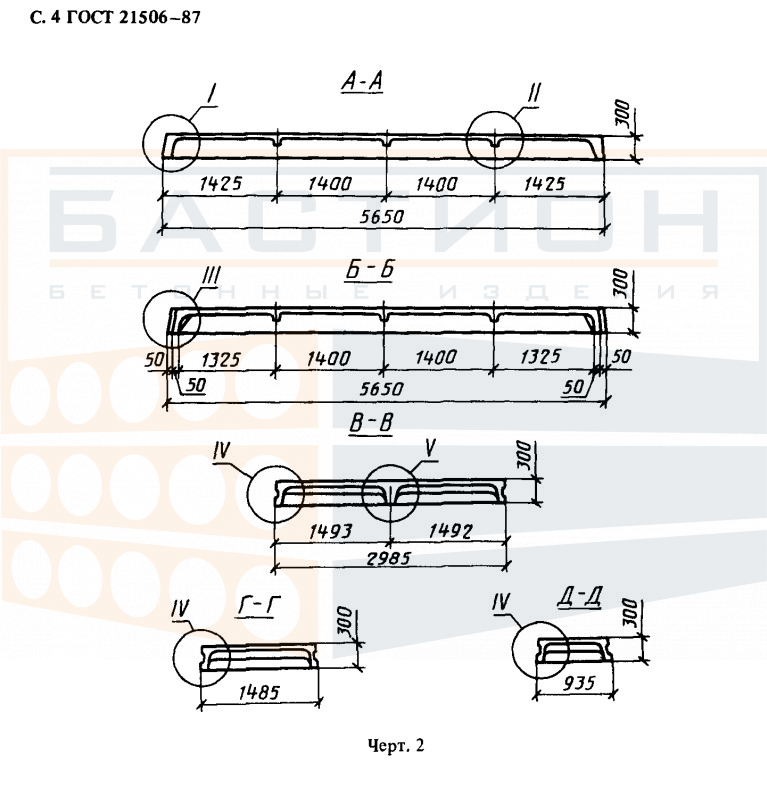

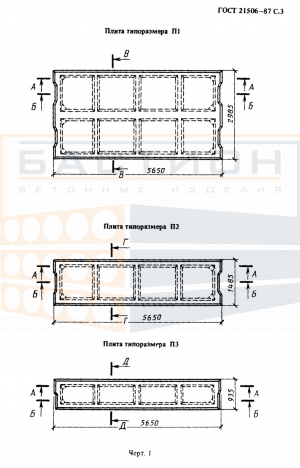

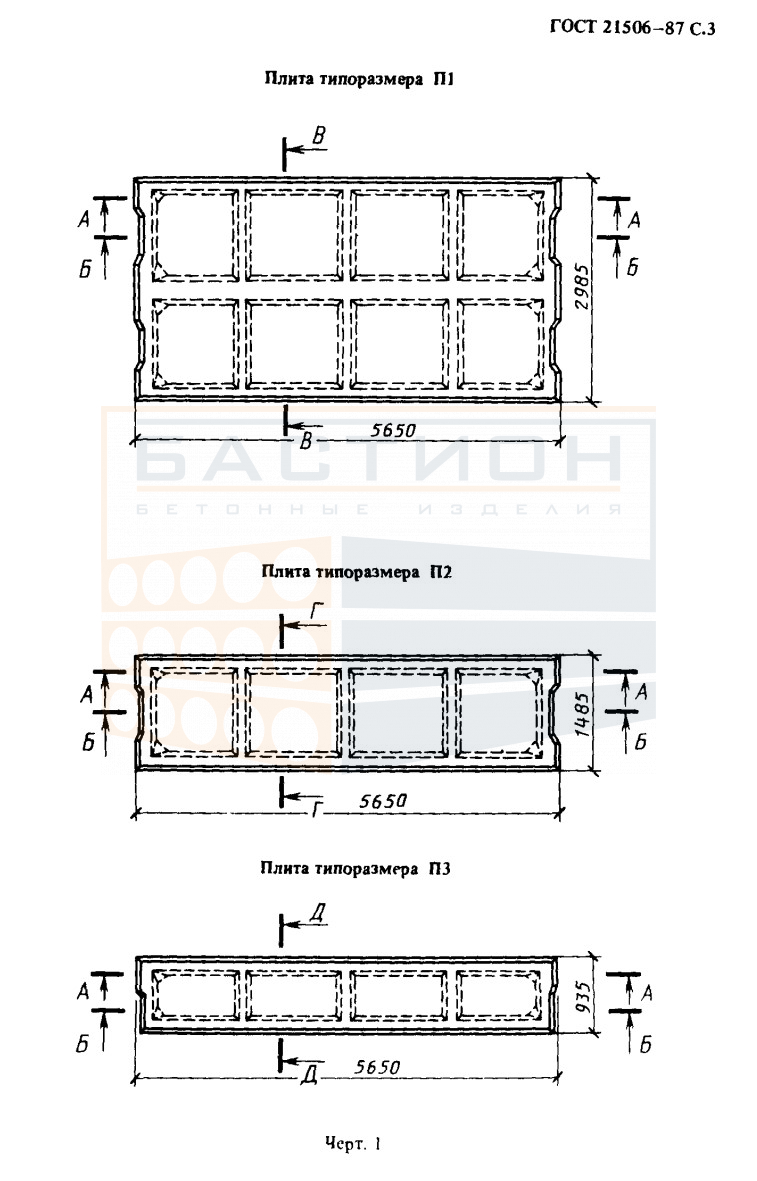

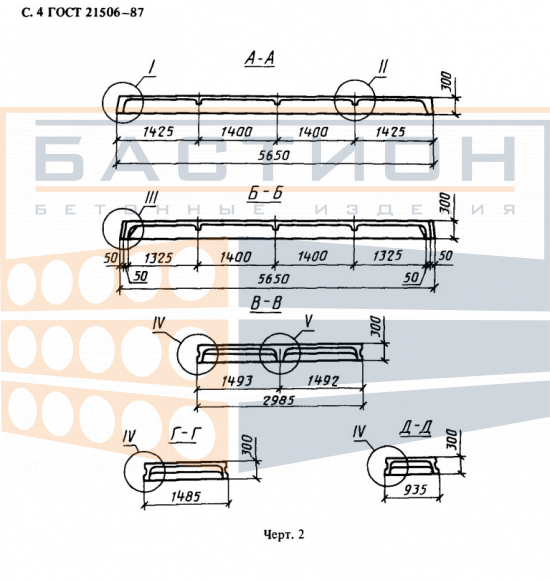

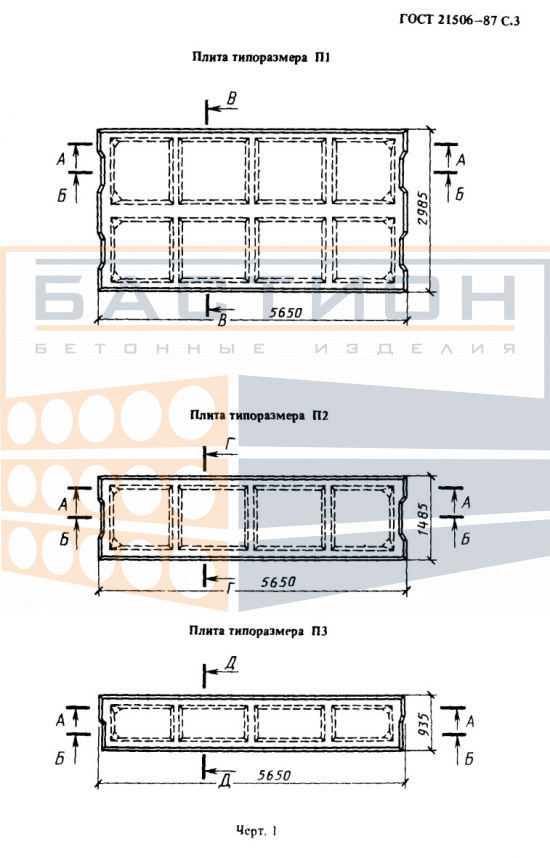

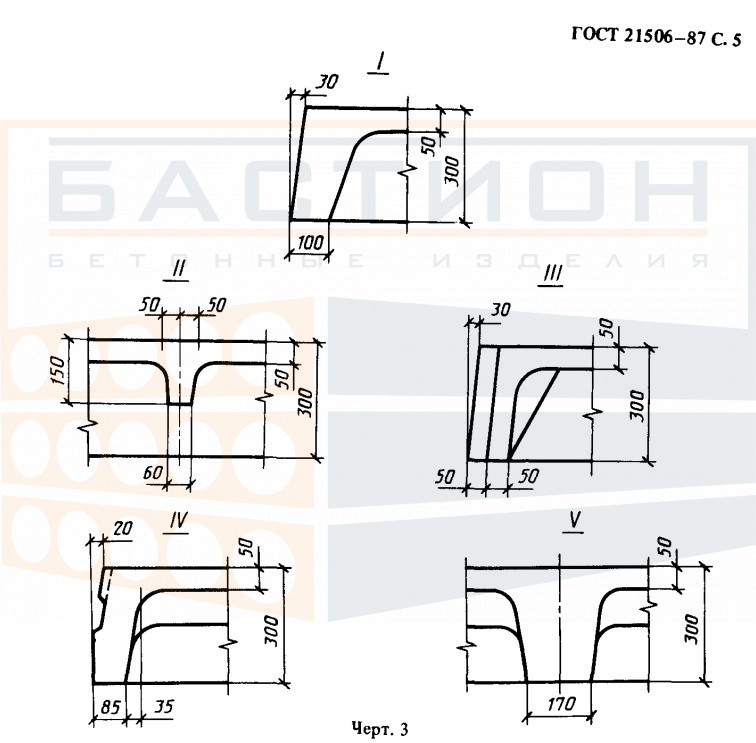

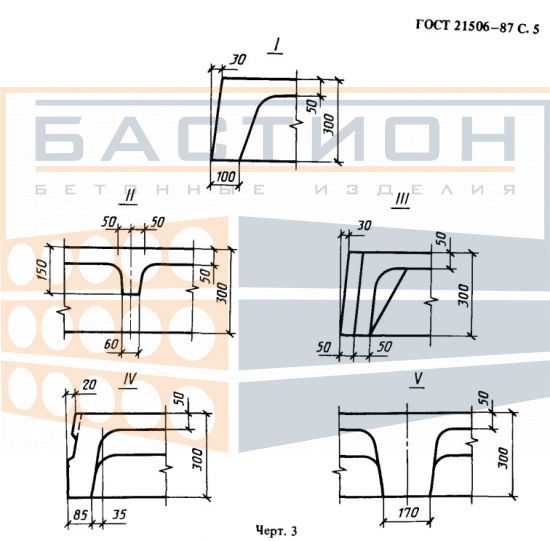

Плита ребристая П 1 - 1/2/3/4/5/6/7 АтV (АIV, АтIV) (С, К, Л) (1/2/3), ГОСТ 21506-87

Плита ребристая П 1 по ГОСТ 21506-87 — это сборный железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования междуэтажных перекрытий и покрытий. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жесткость и эффективное восприятие изгибающих нагрузок при сокращении расхода бетона.

Изделие предназначено для использования в промышленных, гражданских и складских зданиях с опиранием на стены, ригели или балки. Ошибки при монтаже, такие как недостаточная глубина опирания или повреждение торцов, могут привести к снижению несущей способности и деформациям перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется по проектным отметкам с обязательным контролем опорных зон. Ключевые технические требования включают:

• Опирание плиты производится на несущие конструкции (балки, ригели или стены) с глубиной, указанной в рабочей документации; минимальная глубина не менее 100 мм.
• Ребра жесткости ориентируются в пролет, что обеспечивает оптимальное распределение изгибающих моментов и минимизирует прогибы под нагрузкой.
• Строповка осуществляется за монтажные петли с применением траверс, исключающих перекос; запрещается использовать ребра или торцы для строповки.
• Швы между смежными плитами омоноличиваются бетоном класса по проекту с установкой анкерных связей для обеспечения совместной работы.
• Прокладка инженерных коммуникаций через ребра или в теле плиты допускается только по согласованию с проектной организацией во избежание ослабления сечения.
• Перед омоноличиванием стыков поверхность плиты очищается от загрязнений, снега и наледи; зазоры между плитами контролируются по проектным допускам.

Соблюдение этих требований гарантирует проектную надежность перекрытия и долговечность конструкции.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем просадку. Опорные прокладки из дерева или резины устанавливаются в местах, соответствующих проектным опорным точкам, строго по одной вертикали для всех рядов. Высота штабеля определяется схемой складирования с учетом массы изделий и исключения остаточных деформаций.

Транспортировка производится в горизонтальном положении с фиксацией от смещения и ударов. Погрузка и разгрузка выполняются траверсами, не допускающими раскачивания; перевозка навалом запрещена. Защита монтажных петель и торцов от повреждений обязательна на всех этапах обращения.
