Плита ребристая П 2 - 1/2/3/4/5/6/7/8 АтV (АIV, АтIV) (С, К, Л) (1/2/3), ГОСТ 21506-87

Плита ребристая П 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает восприятие нагрузок от пола, перегородок, оборудования и передачу их на несущие стены или ригели.

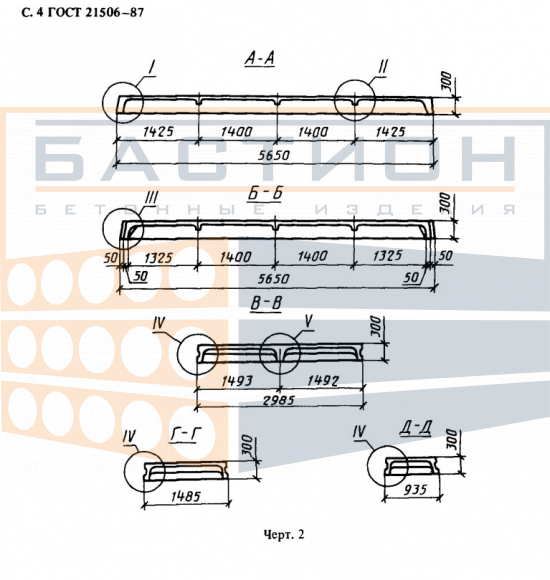

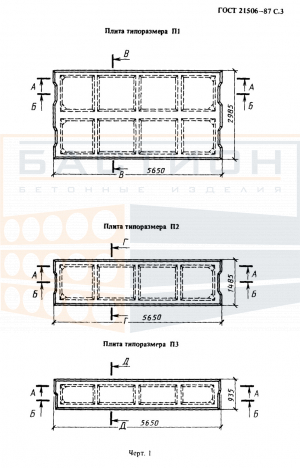

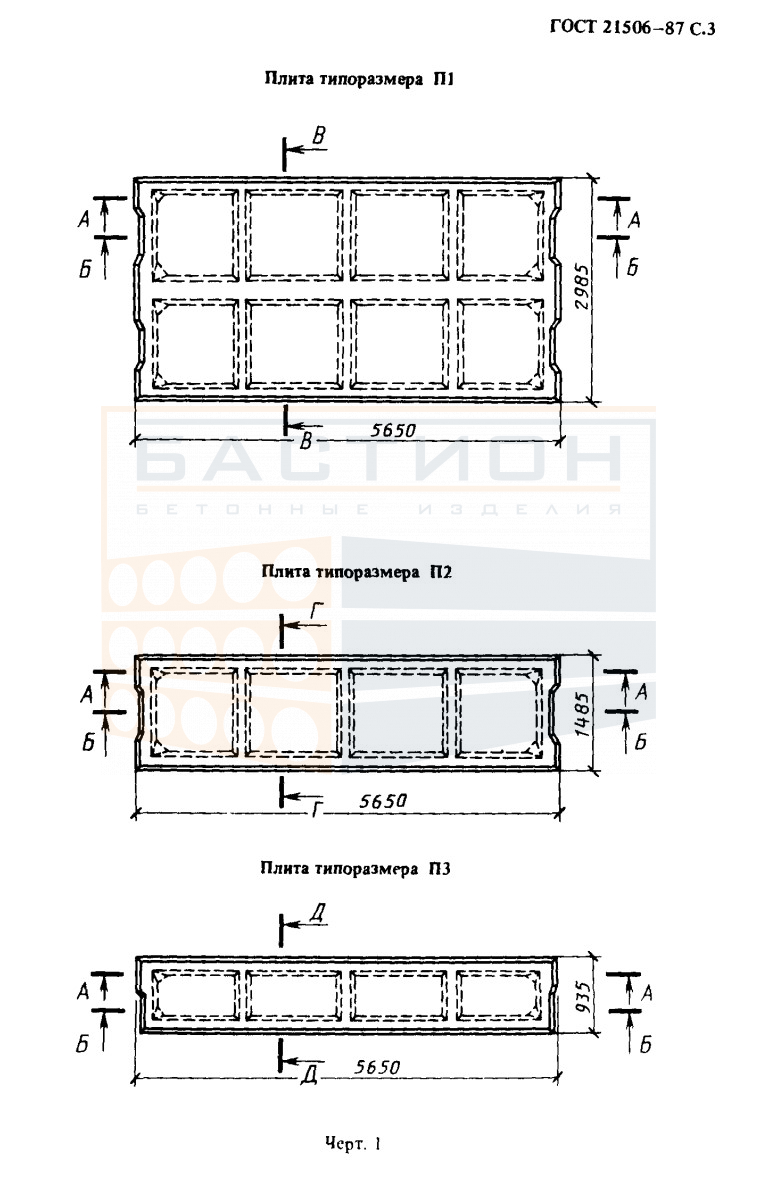

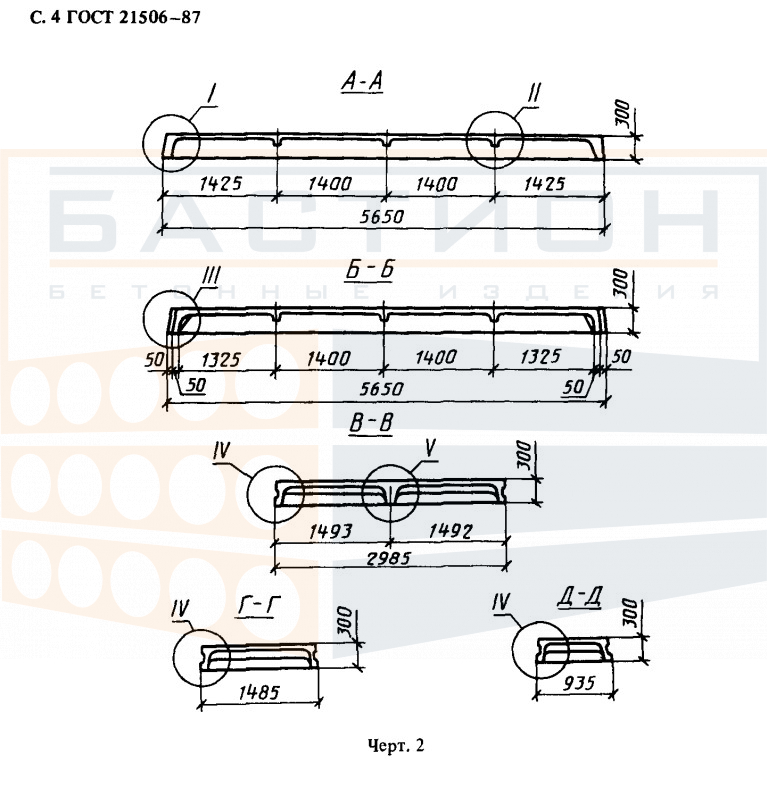

Ребристая конструкция плиты с продольными и поперечными ребрами жесткости позволяет перекрывать пролеты длиной до 5650 мм при ширине 1485 мм. Опирание осуществляется по коротким сторонам на несущие конструкции. Проектное положение плиты предусматривает ее размещение в уровне перекрытия с последующим омоноличиванием швов и анкеровкой к элементам каркаса.

Область применения и технические особенности

Монтаж плиты ребристой П 2 выполняется в строгом соответствии с проектной документацией. До начала установки проверяются отметки опорных площадок и их горизонтальность. Плита поднимается за монтажные петли, строповка производится равномерно. Укладка осуществляется на слой цементно-песчаного раствора толщиной, заданной проектом. После выверки положения плиты выполняется анкеровка и замоноличивание стыков.

• Плита работает в составе сборного перекрытия, передавая нагрузку на несущие стены или ригели через опорные зоны, расположенные по торцам.
• Ребра жесткости ориентированы в направлении пролета, что обеспечивает максимальную несущую способность при длине изделия 5650 мм.
• Монтаж требует соблюдения проектной глубины опирания; недостаточное опирание может вызвать концентрацию напряжений и образование трещин в теле плиты.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке — в этих зонах расположены опорные части, воспринимающие усилия.
• Швы между плитами после монтажа заполняются бетоном по проекту, что обеспечивает совместную работу элементов перекрытия под нагрузкой.
• Анкерные выпуски арматуры соединяются с арматурой каркаса здания для обеспечения диска жесткости перекрытия и устойчивости всего здания.
• При монтаже не допускается опирание плиты на ребра или углы — только на предусмотренные проектом опорные площадки.

Правильный монтаж плит ребристой П 2 исключает появление недопустимых прогибов и обеспечивает расчетный срок службы перекрытия. Контроль качества включает проверку положения плит, состояния монтажных петель и качества замоноличивания стыков.

Правила хранения и транспортировки изделия

Плиты ребристой П 2 складируются в горизонтальном положении на ровном твердом основании. Прокладки размещаются в местах опорных зон строго по вертикальным линиям, чтобы избежать изгиба плиты под собственным весом. Высота штабеля определяется с учетом массы изделия и прочности прокладок, но не должна превышать значений, указанных в схемах складирования. Монтажные петли при хранении должны быть свободны и не завалены.

Транспортировка плит осуществляется в горизонтальном положении с фиксацией от смещения. Транспортное средство должно обеспечивать распределение нагрузки на раме. Запрещается перевозка плит навалом или с опиранием на ребра. Погрузка и разгрузка производятся с использованием мягких строп или специальных траверс для исключения повреждения ребер и торцов.
