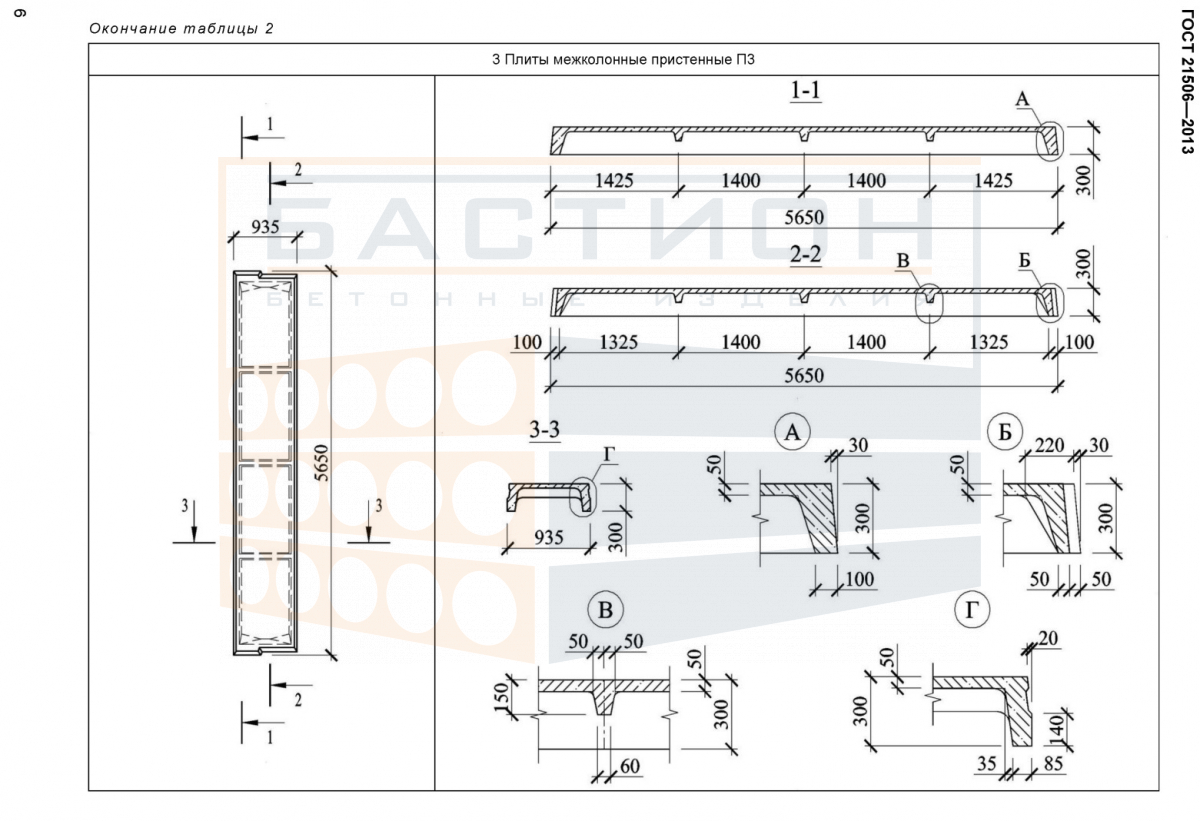

Плита ребристая П 3, ГОСТ 21506-2013

Плита ребристая П 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие выполнено из тяжелого бетона с внутренним стальным армированием, что обеспечивает восприятие изгибающих нагрузок в пролете. Ребра плиты работают как элементы жесткости, передающие усилия на опорные конструкции. Типоразмер П 3 относится к номенклатуре ребристых плит по ГОСТ 21506-2013.

Применение плит ребристого типа характерно для зданий с каркасной или стеновой несущей системой, где требуется перекрытие значительных пролетов при ограниченной собственной массе. Плита опирается на ригели, балки или несущие стены по коротким сторонам. Недостаточная глубина опирания или перекос ребер при монтаже могут привести к перераспределению нагрузок и снижению несущей способности. Проектное положение плиты фиксируется сваркой закладных деталей и последующим омоноличиванием швов.

Область применения и технические особенности

Монтаж плиты П 3 предусматривает опирание на ригели или балки по коротким сторонам с проектной глубиной. Ребра ориентируются вдоль пролета. Перед установкой проверяется состояние монтажных петель и торцевых участков. Соединение с опорными конструкциями выполняется сваркой закладных деталей и последующим омоноличиванием швов.

• Плита работает в пролете между опорными элементами, воспринимая изгибающие нагрузки от собственного веса, вышележащих конструкций и временных воздействий.
• Опирание выполняется строго по коротким сторонам, глубина опирания задается проектом и не должна быть уменьшена для сохранения несущей способности.
• Ребра плиты формируют несущий каркас и передают усилия на опоры, их механическое повреждение при транспортировке или монтаже исключается.
• При монтаже используется траверса с равномерным захватом за все монтажные петли для исключения перекоса и раскачивания плиты.
• Швы между смежными плитами омоноличиваются бетоном с обеспечением сцепления и герметизации стыка, что предотвращает протечки и перераспределение нагрузки.
• Запрещается нагружать плиту до полного набора прочности бетона омоноличивания, обычно не ранее 7 суток при нормальных условиях твердения.

Соблюдение проектных параметров опирания, ориентации ребер и условий омоноличивания обеспечивает расчетную работу плиты в составе несущей системы здания.

Правила хранения и транспортировки изделия

Плиты хранятся в горизонтальном положении на ровном твердом основании. Под ребра в местах опорных зон укладываются деревянные прокладки сечением не менее 50х100 мм. Прокладки располагаются строго по вертикали в каждом ряду штабеля. Высота штабеля не должна превышать допустимую по расчету, исходя из массы изделий и прочности нижних плит. Монтажные петли и торцевые участки должны быть защищены от повреждений.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения. Плиты укладываются на ложементы транспортного средства в зонах опирания. Запрещается перевозка навалом или с опиранием на ребра. Строповка выполняется за все монтажные петли с применением траверсы. При погрузке и разгрузке исключаются удары и резкие перемещения.
