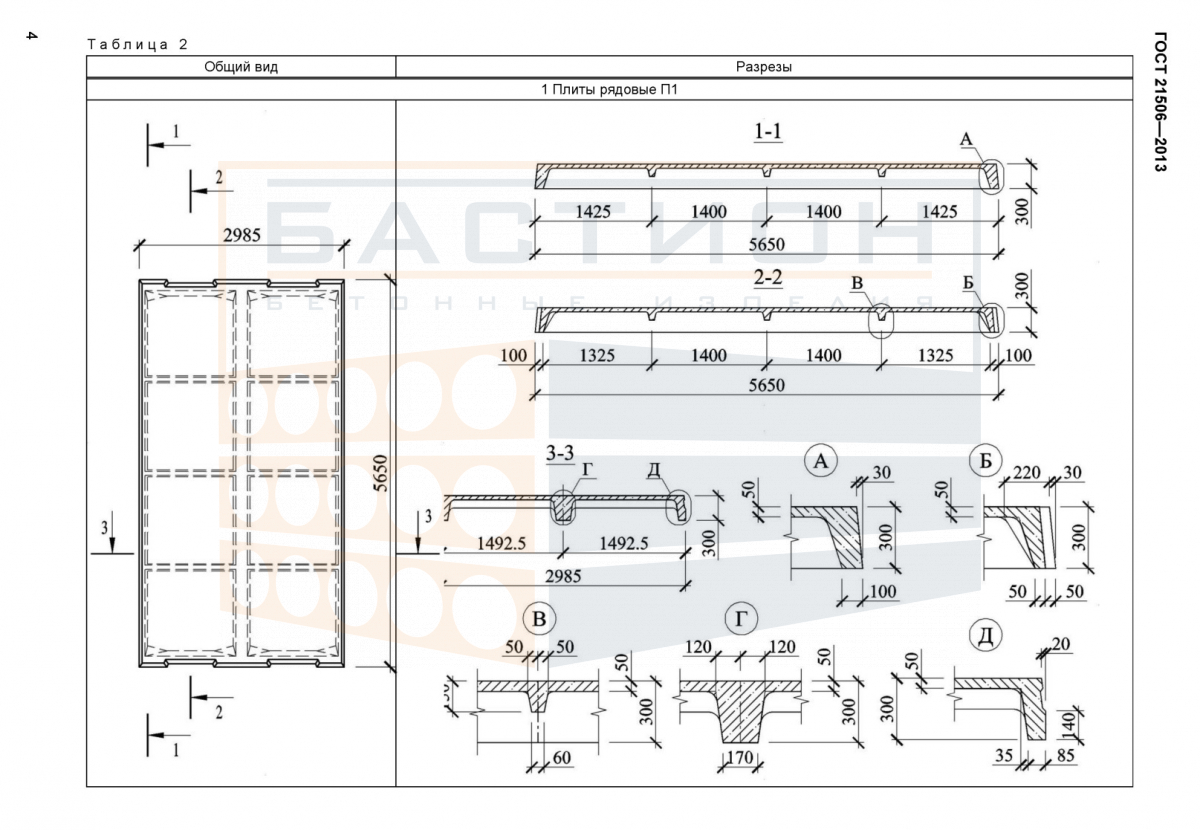

Плита ребристая П 1, ГОСТ 21506-2013

Плита ребристая П 1, ГОСТ 21506-2013 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или покрытия в промышленных и гражданских объектах. Продольные ребра обеспечивают жесткость и восприятие изгибающих нагрузок, передавая усилия на несущие стены, балки или ригели. Материал — тяжелый бетон с внутренним стальным армированием, обеспечивающий прочность при эксплуатации в условиях постоянных и временных нагрузок.

Применяется в перекрытиях с пролетами, соответствующими номинальной длине 5650 мм, при опирании на противоположные стороны по коротким сторонам. Ширина 2985 мм позволяет перекрывать значительную площадь с минимальным числом швов. Недостаточная глубина опирания или перекос при монтаже снижают несущую способность и могут привести к деформациям. Ошибки при строповке и повреждение торцов ребер не допускаются, так как нарушается работа арматуры.

Область применения и технические особенности

Плита ребристая П 1 монтируется на опорные конструкции с выверкой по отметкам и осям. Опирание производится по коротким сторонам на несущие стены, балки или ригели. Проектная глубина опирания задается рабочей документацией и обеспечивает равномерную передачу нагрузки. Смещение от проектного положения или опирание на нерасчетные участки не допускаются.

• Плита рассчитана на восприятие нагрузки от пола, перегородок, оборудования и людей с передачей усилий на опорные конструкции через ребра.
• Продольные ребра работают как балки, воспринимающие изгибающие моменты, и требуют правильной ориентации при монтаже.
• Торцевые зоны плиты содержат выпуски арматуры или закладные детали для соединения с другими элементами; их повреждение недопустимо.
• Монтаж выполняется с использованием стропов за монтажные петли; подъем с перекосом или за ребра запрещен.
• Швы между смежными плитами заполняются бетоном или раствором по проекту для обеспечения совместной работы.
• При хранении и транспортировке плита должна опираться на прокладки в местах, соответствующих опорным зонам, для предотвращения изгиба.
• Не допускается опирание плиты на ребра при складировании — изделие размещается в проектном положении горизонтально.

Соблюдение проектных требований к опиранию и монтажу обеспечивает расчетную работу плиты в составе перекрытия. Отклонения от схемы опирания или повреждение конструкции при монтаже снижают несущую способность и долговечность.

Правила хранения и транспортировки изделия

Плиты ребристые хранятся в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в зонах опорных ребер по линии, совпадающей с опиранием в конструкции. Вертикальные ряды прокладок должны совпадать, чтобы избежать изгибающих нагрузок от собственного веса. Высота штабеля ограничивается условиями устойчивости и сохранности нижних изделий.

Транспортировка выполняется специализированным транспортом с фиксацией плит от продольных и поперечных смещений. Перевозка навалом или с опиранием на ребра не допускается. При погрузке и выгрузке исключаются ударные воздействия и резкие рывки, способные повредить бетон и арматуру. Монтажные петли используются только по назначению.
