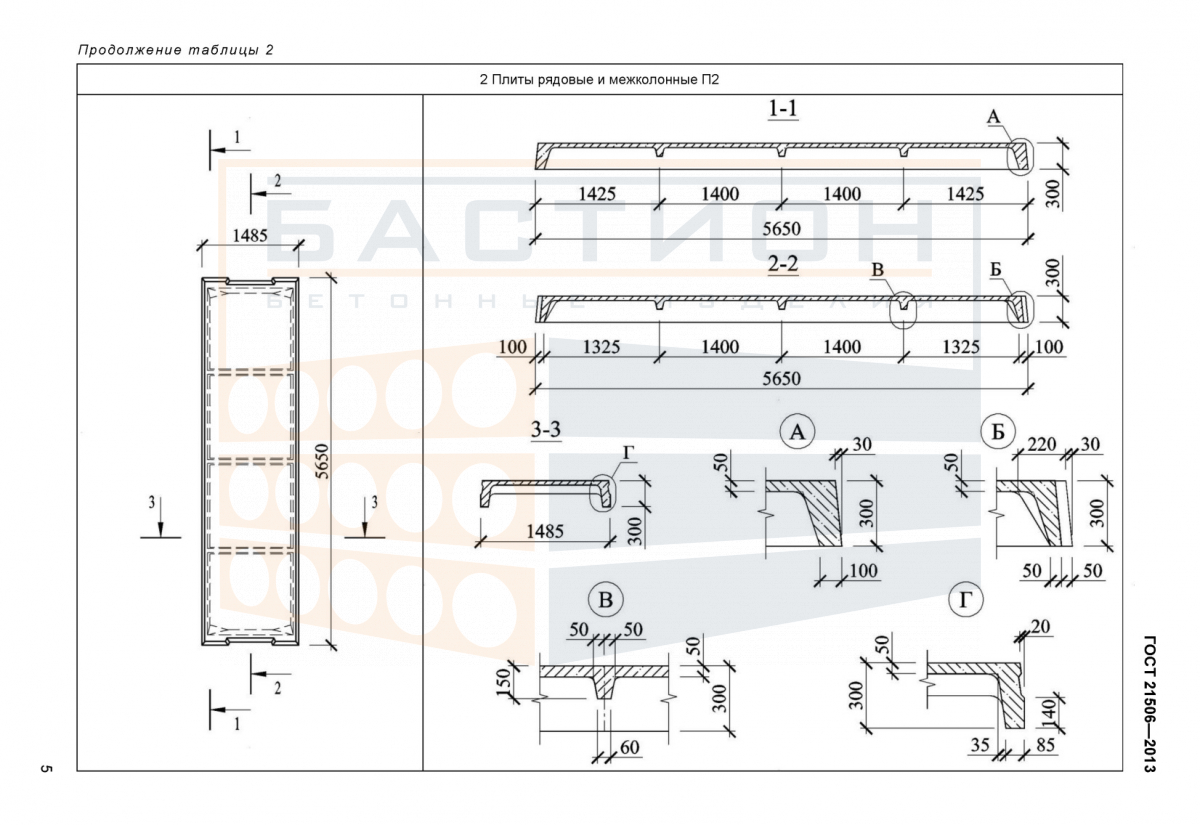

Плита ребристая П 2, ГОСТ 21506-2013

Плита ребристая П 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Конструкция включает продольные ребра жесткости, работающие как балочные элементы, воспринимающие изгибающие нагрузки от собственного веса, пола, перегородок, оборудования и временных воздействий. Материал ребер и полки плиты обеспечивает совместную работу в составе перекрытия.

Типоразмер П 2 по ГОСТ 21506-2013 предназначен для использования в пролетах, где требуется повышенная несущая способность при ограниченной собственной массе. Ребра, расположенные снизу, обеспечивают жесткость конструкции и позволяют перекрывать пролеты до нескольких метров. При монтаже необходимо строго соблюдать проектное опирание: плита опирается на несущие стены или ригели по коротким сторонам. Неправильная ориентация — установка ребрами вверх — недопустима. Также следует избегать повреждения торцевых зон, так как они участвуют в передаче нагрузки на опоры.

Область применения и технические особенности

Монтаж плиты производится на подготовленные опорные площадки с выверкой по осям и отметкам. Глубина опирания задается проектом и контролируется при установке. Для фиксации используются монтажные петли, строповка осуществляется равномерно без перекосов. После выверки швы между плитами омоноличиваются бетоном.

• Плита работает в пролете между несущими опорами, передавая нагрузку через ребра жесткости на стены или ригели.
• Ребра воспринимают изгибающие моменты и обеспечивают пространственную жесткость перекрытия, перераспределяя нагрузку по длине элемента.
• Опирание выполняется на выровненные площадки с проектным заглублением; недопустимо опирание на слабые или неровные поверхности.
• Торцевые зоны плиты являются опорными и не должны повреждаться при строповке, транспортировке или разгрузке.
• Монтажное положение фиксируется по осям здания; отклонение от горизонтали приводит к неравномерному распределению напряжений.
• Швы между плитами заполняются бетоном класса не ниже проектного для обеспечения совместной работы перекрытия.
• При складировании плиты укладываются в штабель с прокладками из дерева в местах опорных зон (под ребрами) для предотвращения деформаций.

Соблюдение требований к опиранию, монтажу и стыковке обеспечивает несущую способность и долговечность перекрытия. Все узлы сопряжения выполняются по рабочей документации проекта.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на ровной твердой площадке, исключающей просадки и наклон. Изделия складируются в горизонтальном положении на деревянных прокладках, расположенных по концам в местах опорных зон. Прокладки соседних рядов должны располагаться строго по вертикали во избежание изгибающих напряжений. Высота штабеля определяется устойчивостью и не должна превышать допустимого значения по схеме складирования.

Транспортировка выполняется в горизонтальном положении с надежной фиксацией от продольных и поперечных смещений. Запрещается перевозка навалом, сбрасывание при погрузке и подъем с перекосом. Подъем производится за монтажные петли с использованием траверс, обеспечивающих равномерное распределение усилий. Защита ребер и торцов от ударных нагрузок обязательна. Выгрузка осуществляется краном соответствующей грузоподъемности с учетом массы изделия.
