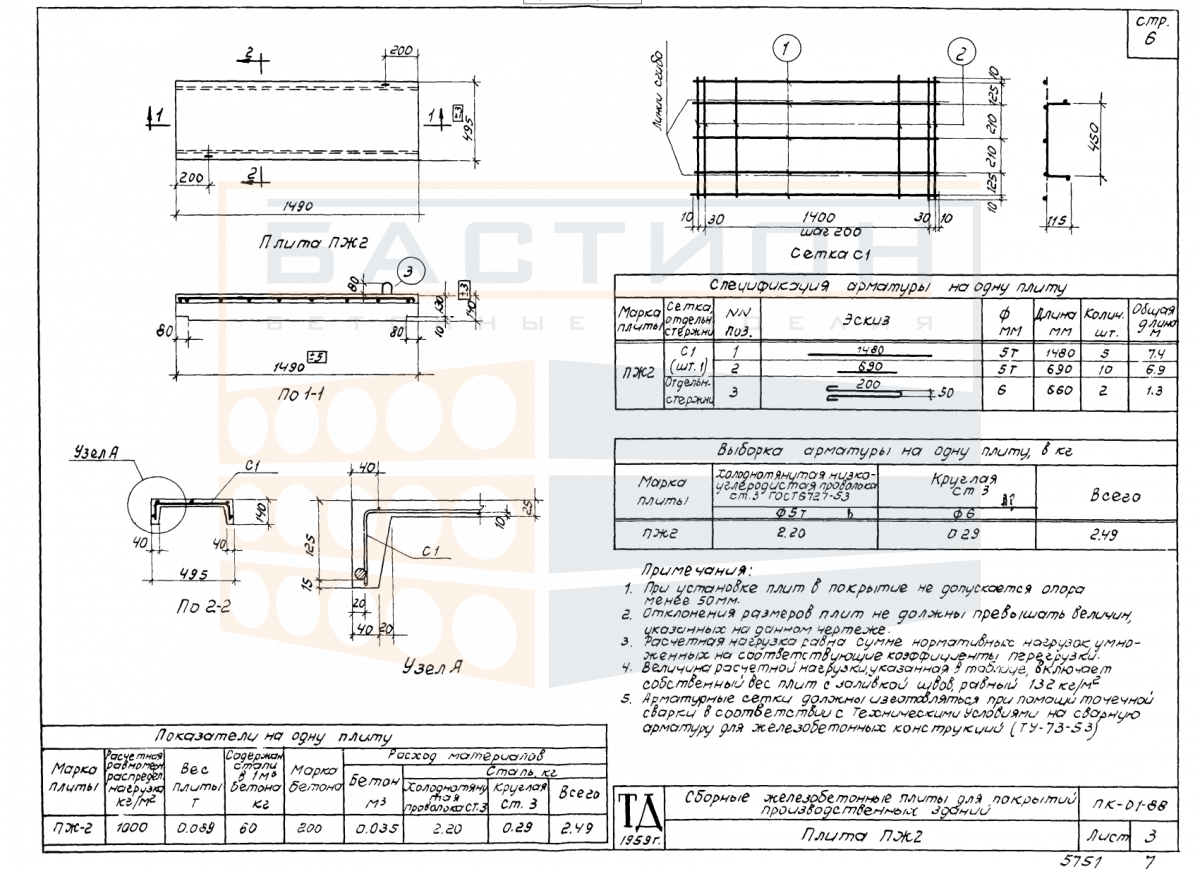

Плита ребристая ПЖ 2, серия ПК 01-88

Плита ребристая ПЖ 2 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в составе сборных конструкций. Два продольных ребра обеспечивают пространственную жесткость изделия, позволяя воспринимать изгибающие нагрузки и передавать их на несущие стены, балки или ригели.

Изделие предназначено для использования в строительстве жилых, общественных и промышленных зданий с опиранием на поперечные несущие элементы. Плита относится к серии ПК 01-88, определяющей типовые решения для сборных железобетонных перекрытий с ребристой геометрией. Характер нагрузок включает собственный вес плиты, вес пола, перегородок, мебели, оборудования и временные нагрузки от людей.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности стен или балок с выверкой по горизонтальным отметкам и проектным осям. Опирание осуществляется по двум коротким сторонам в зоне расположения ребер, которые работают как жесткие балочные элементы. Для обеспечения совместной работы перекрытия швы между плитами заполняются бетоном по проектному решению, а при необходимости выполняется анкеровка к соседним конструкциям.

• Плита воспринимает вертикальные нагрузки в пролете между опорами и передает их на несущие стены, балки или ригели через торцевые участки ребер.
• Два продольных ребра обеспечивают изгибную жесткость конструкции; при монтаже не допускается опирание на полки или центральную часть плиты.
• Геометрия плиты рассчитана на укладку в продольном направлении с шагом, кратным строительному модулю; смежные плиты стыкуются по боковым плоскостям.
• Монтажные петли расположены в верхней зоне плиты и используются для строповки; повреждение петель или ребер при разгрузке не допускается.
• Швы между плитами после укладки заполняются тощим бетоном или раствором для обеспечения горизонтальной жесткости диска перекрытия.
• Торцевые зоны ребер и замковые участки требуют защиты от сколов и выкрашивания при транспортировке и складировании.
• Перед монтажом проверяется соответствие опорных площадок проектным размерам и отсутствие отклонений по высоте более установленных допусков.

Соблюдение проектных требований к глубине опирания и условиям сопряжения плиты с другими элементами гарантирует надежную работу перекрытия в процессе эксплуатации. Отклонения от проектного положения или использование поврежденных изделий не допускаются.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной площадке с твердым покрытием, исключающим неравномерную осадку грунта. Под каждую плиту в зоне опирания ребер укладываются инвентарные прокладки из дерева или другого упругого материала; прокладки соседних рядов располагаются строго по одной вертикали. Высота штабеля ограничивается условиями сохранности нижних плит и определяется схемой складирования.

Транспортировка плит выполняется в горизонтальном положении с фиксацией от продольных и поперечных смещений. Монтажные петли не используются для крепления к кузову — для этого применяются специальные захваты или упоры. Запрещается перевозка плит навалом, с опиранием на полки или с выступающими элементами, которые могут повредить соседние изделия. Погрузка и разгрузка производятся с использованием мягких строп или траверс, исключающих перекос и ударные нагрузки.
