Плита ребристая ПЖ 2 Е, серия ПК 01-88

Плита ребристая ПЖ 2 Е — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в зданиях различного назначения. Ребристая конструкция обеспечивает повышенную жесткость при сниженном расходе материала по сравнению со сплошными плитами. Изделие относится к типоразмерам серии ПК 01-88, предназначенной для сборных железобетонных перекрытий с ребристым профилем.

Плита воспринимает нагрузку от вышележащих конструкций, оборудования и людей, передавая усилия на несущие стены, балки или ригели. Правильная ориентация ребер определяет работу элемента в пролете: ребра направлены вниз, воспринимая изгибающие моменты. Недостаточная глубина опирания или повреждение торцевых зон могут привести к снижению прочности узла сопряжения.

Область применения и технические особенности

Элемент применяется в составе сборных железобетонных перекрытий жилых, общественных и промышленных зданий. Монтаж производится на подготовленные опорные поверхности стен или ригелей. Сопряжение с соседними плитами выполняется с заполнением швов бетонным раствором по проектному решению.

• Опирание плиты осуществляется на несущие стены или ригели с проектной глубиной, обеспечивающей передачу нагрузки от перекрытия вышележащим конструкциям.
• Ребра плиты ориентируются вертикально вниз, воспринимая изгибающие моменты; нарушение ориентации изменяет схему работы элемента.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке; монтажные петли расположены в соответствии с проектом.
• Швы между плитами заполняются бетоном, стыки анкеруются для обеспечения жесткости перекрытия в горизонтальной плоскости.
• При монтаже необходимо контролировать горизонтальность установки и отсутствие перекосов, исключающих проектное опирание.
• Не допускается опирание плиты на кромки ребер или закладка в швы непроектных деталей, нарушающих распределение усилий.

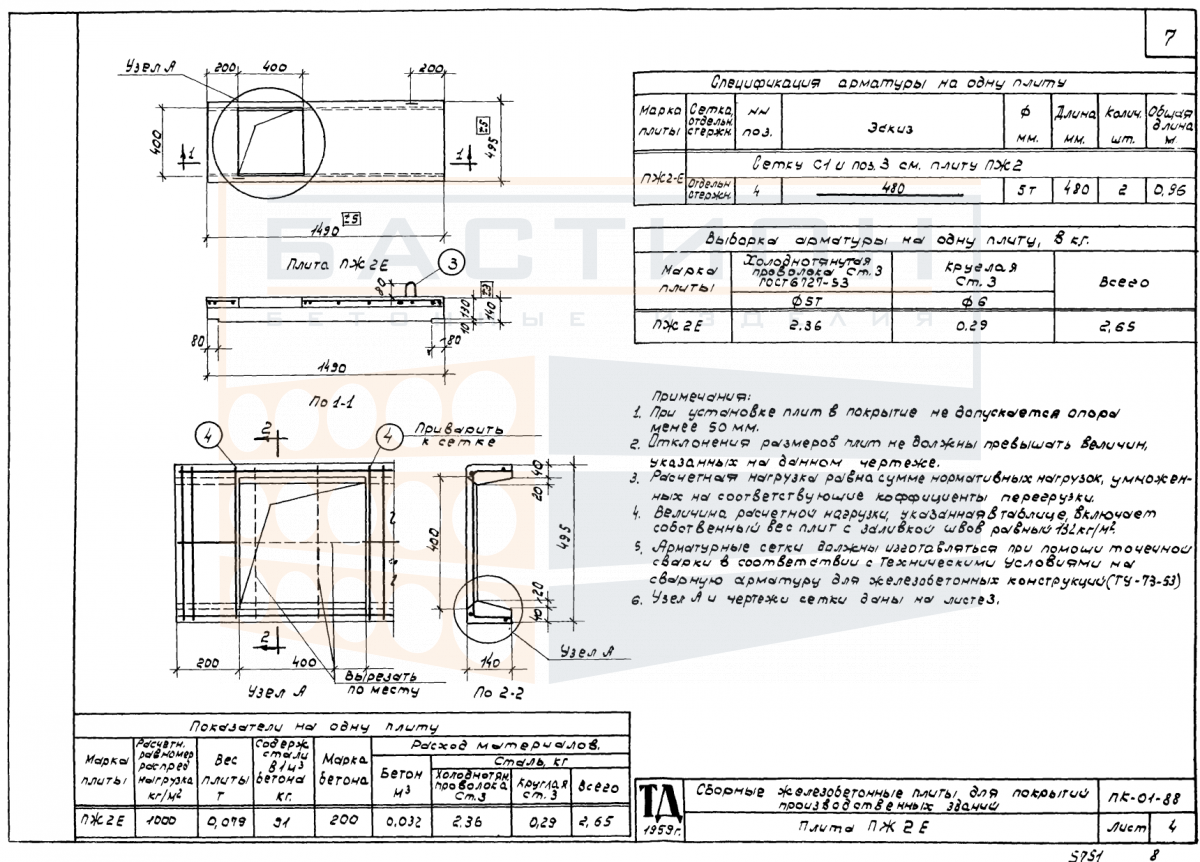

• Маркировка изделия связана с серией ПК 01-88; фактические размеры и расположение закладных уточняются по рабочей документации серии.

Выбор плиты по типоразмеру производится в соответствии с расчетными нагрузками и пролетом перекрытия. Параметры опирания и монтажные узлы задаются проектом.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются в местах, соответствующих опорным зонам, с соблюдением вертикального совпадения рядов. Высота штабеля не должна превышать пределов, установленных для данного типа изделий.

Транспортировка осуществляется в положении, аналогичном складированию, с фиксацией от смещения. Запрещается перевозка навалом. При погрузке и разгрузке исключаются ударные нагрузки и повреждения ребер и торцов.
