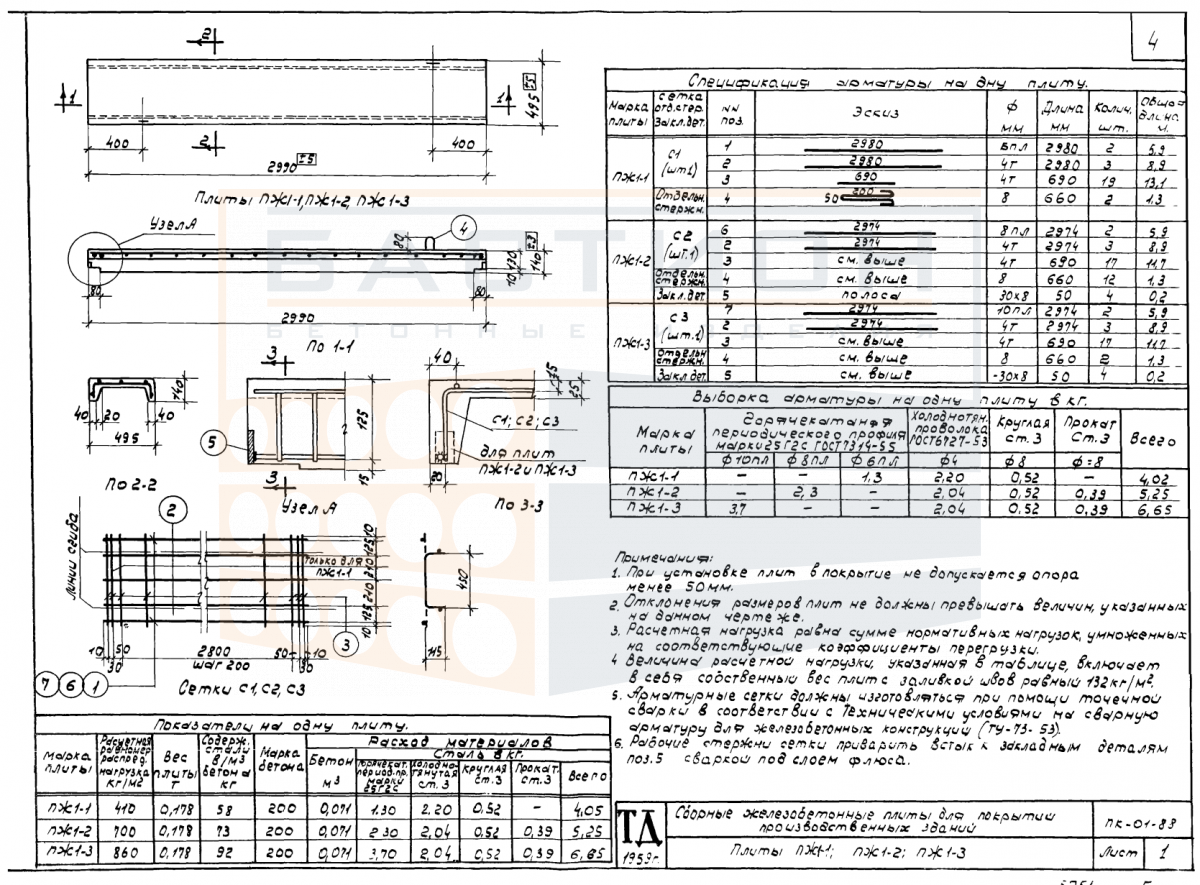

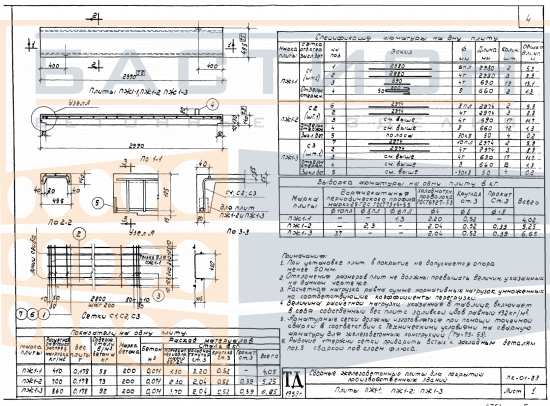

Плита ребристая ПЖ 1 - 1/2/3, серия ПК 01-88

Плита ребристая ПЖ 1 - 1/2/3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к решениям серии ПК 01-88, предназначенным для сборных железобетонных конструкций с ребристым профилем. Ребра плиты воспринимают изгибающие нагрузки, обеспечивая жесткость перекрытия при передаче усилий от пола, перегородок и оборудования на опорные стены, балки или ригели.

Плита ПЖ 1 применяется в зданиях различного назначения с несущими стенами или каркасом, где требуется перекрытие пролетов до 3 м. Конструкция рассчитана на эксплуатацию в условиях пола, защищающего нижележащие помещения от шума и теплопотерь. Неправильный выбор глубины опирания или ориентация ребер приводят к раскрытию швов, перекосу перекрытия и снижению несущей способности. Монтаж выполняется после выверки опорных поверхностей и установки прокладок в зонах опирания.

Область применения и технические особенности

Элемент монтируется в составе перекрытия с опиранием на несущие стены или балки. Ребра ориентируются в сторону опор, воспринимая изгибающий момент. Укладка ведется на выровненное основание с проектным шагом. Сопряжение смежных плит выполняется по швам, заполняемым бетоном или раствором для обеспечения совместной работы. Анкеровка плит между собой и с несущими конструкциями предусматривается проектом, исключая смещение при эксплуатации.

• Работает в пролете между опорными конструкциями, передавая вертикальные нагрузки на стены, балки или ригели. Ребра обеспечивают жесткость и сопротивление изгибу.
• Требует проектной глубины опирания: недостаточная глубина вызывает концентрацию напряжений в опорной зоне и риск разрушения бетона. Глубина задается рабочей документацией.
• Монтажное положение контролируется по отметкам и осям: перекос плиты при укладке приводит к неравномерному распределению нагрузки и повреждению торцевых участков.
• Торцевые зоны и ребра не должны повреждаться при строповке и разгрузке: сколы и трещины в этих местах снижают несущую способность и требуют усиления по проекту.
• Швы между плитами заполняются по проектному решению: качественное омоноличивание обеспечивает совместную работу элементов и предотвращает прогибы и вибрации перекрытия.
• Пустоты в ребристой плите допускается использовать только для прокладки коммуникаций, предусмотренных проектом. Самовольное штрабление ребер или полок запрещается.

Соблюдение проектных требований к опиранию и стыковке гарантирует надежную работу плиты в составе перекрытия. Контроль монтажа включает проверку отметок, вертикальности и целостности изделий до укладки.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании, исключающем просадку. Прокладки из дерева или других неагрессивных материалов устанавливаются в опорных зонах по вертикали, совпадая в штабеле. Высота штабеля определяется по схеме складирования с учетом массы и прочности прокладок. Ребра и торцы защищаются от ударов и сколов. Монтажные петли не используются для опирания плит друг на друга.

При транспортировке изделия фиксируются в кузове от смещения и опрокидывания. Укладка выполняется ребрами вверх, с опорой на прокладки в местах, соответствующих опорным зонам. Перевозка навалом или с упором в торцы и ребра не допускается. Погрузка и разгрузка ведутся с использованием строп за монтажные петли, без рывков и ударов. Перед монтажом плиты осматриваются на предмет трещин, сколов и повреждений бетона.
