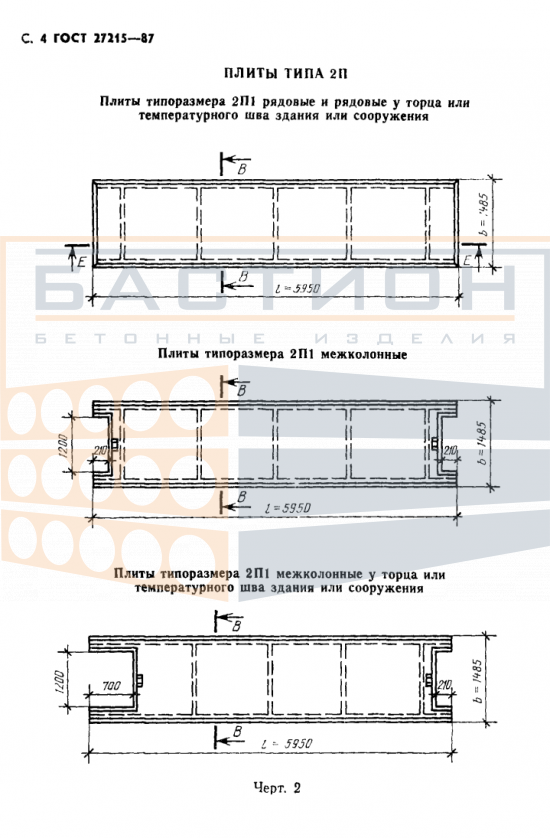

Плита ребристая 2П1 - 1/2/3/4/5/6 АтVI (АтV, АIV) (СК) Т/П - 1/2/3, ГОСТ 27215-87

Плита ребристая 2П1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый в составе сборных перекрытий каркасных зданий. Изделие относится к серии межколонных плит и изготавливается по ГОСТ 27215-87. Конструкция с продольными ребрами обеспечивает жесткость и позволяет перекрывать пролеты между опорами, воспринимая нагрузки от пола, оборудования и людей.

Плита применяется в промышленных, складских и общественных зданиях с регулярной сеткой колонн. Монтаж плиты требует точной выверки горизонтальности опорных площадок и обеспечения проектной глубины опирания. Нарушение уклона или смещение в плане приводит к неравномерному распределению нагрузок и снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Установка плиты производится на сборные или монолитные ригели либо непосредственно на консоли колонн. Торцевые зоны плиты должны быть защищены от механических повреждений, так как в них передаются усилия на опоры. Сопряжение с опорными конструкциями выполняется через закладные детали с последующим омоноличиванием стыков.

• Плита работает в пролете между колоннами или ригелями, воспринимая изгибающие нагрузки за счет системы продольных ребер и арматуры.
• Опирание конструкции выполняется на высоте, соответствующей отметке перекрытия, с выверкой по проектным осям и фиксацией от смещения.
• Расположение ребер вниз обеспечивает максимальную несущую способность при минимальном расходе бетона и стали.
• Стыки между смежными плитами заполняются бетоном по проекту для обеспечения пространственной жесткости диска перекрытия.
• Монтажные петли рассчитаны на строповку при подъеме; повреждение петель и торцов не допускается.
• Для плиты предусмотрена анкеровка закладных деталей к опорным конструкциям при помощи сварных швов, что фиксирует положение элемента.

Фиксация плиты в проектном положении до завершения бетонирования стыков является обязательным требованием монтажа. Смещение плиты в процессе установки может вызвать деформации в местах опирания и нарушить работу узла.

Правила хранения и транспортировки изделия

Хранение плиты осуществляется в горизонтальном положении на ровном твердом основании. Деревянные прокладки располагаются строго в местах опорных зон (по линии ребер) и должны совпадать по вертикали при складировании в штабель. Высота штабеля ограничивается допустимой нагрузкой на нижние изделия согласно схеме складирования.

Транспортировка плиты производится в горизонтальном положении в специализированном транспорте с фиксацией от продольного и поперечного смещения. Запрещается перевозка навалом и опирание на полку плиты. Строповка выполняется за монтажные петли с использованием траверс, исключающих перекос и ударные нагрузки.
