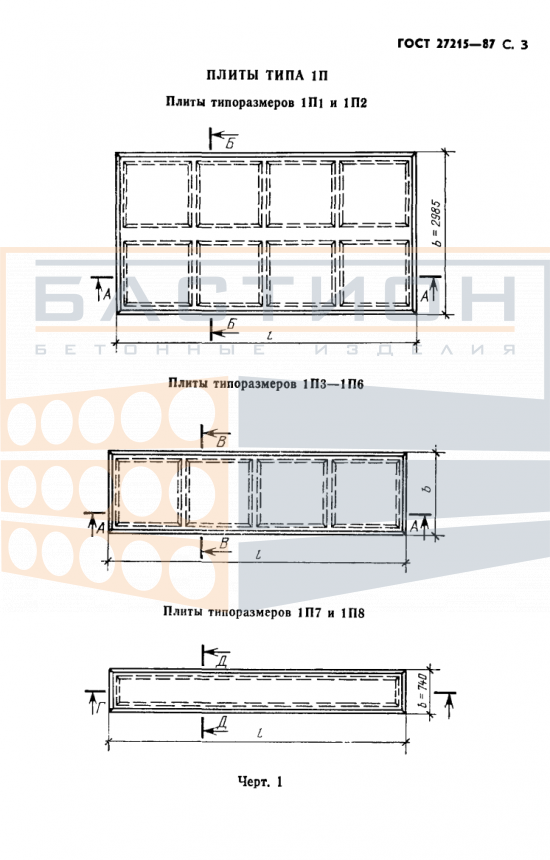

Плита ребристая 1П1 - 1/2/3/4/5 АтVI (АтV, АIV) (СК) Т/П, ГОСТ 27215-87

Плита ребристая 1П1 — это железобетонный элемент горизонтальной несущей системы здания, соответствующий сортаменту ГОСТ 27215-87, применяемый для формирования перекрытий производственных, складских и общественных зданий. Ребристая конструкция с продольными и поперечными рёбрами жёсткости воспринимает изгибающие нагрузки и передаёт усилия на опорные элементы. Изделие выполнено из тяжёлого бетона с внутренним стальным армированием, что обеспечивает работу в составе сборного каркаса при нормативных нагрузках.

Основное применение плиты — перекрытия в зданиях каркасного типа с опиранием на ригели, балки или несущие стены. Конструкция рассчитана на восприятие равномерно распределённых и сосредоточенных нагрузок от пола, оборудования, перегородок и людей. Недостаточная глубина опирания, перекос при установке или неправильная ориентация рёбер приводят к перераспределению усилий и снижению несущей способности перекрытия. Монтаж требует точного соблюдения проектных отметок, выверки положения и плотного прилегания к опорным поверхностям.

Область применения и технические особенности

Плиты укладываются на подготовленные опорные конструкции с выравниванием по осям. Опирание осуществляется по коротким сторонам на ригели или стены; рёбра жёсткости направлены вниз. Сопряжение смежных плит выполняется с заполнением швов цементно-песчаным раствором или бетоном. Монтажные петли используются для строповки и выверки положения.

• Изделие предназначено для применения в перекрытиях с пролётами, соответствующими типоразмерам из серии рабочих чертежей; параметры опирания и армирования уточняются по проекту.
• Продольные и поперечные рёбра формируют жёсткую конструкцию, воспринимающую изгибающие усилия; опирание допускается только по проектным зонам без концентрации нагрузок на полку.
• При монтаже требуется обеспечить проектную глубину опирания и горизонтальность установки; отклонение от проектного положения снижает несущую способность перекрытия.
• Торцевые участки плиты содержат закладные детали и монтажные петли; повреждение этих зон при строповке или разгрузке не допускается.
• Швы между смежными плитами заполняются бетоном или раствором с последующим уплотнением; состав и класс раствора задаются рабочей документацией.
• В полке плиты не допускается прокладка коммуникаций, не предусмотренных проектом; дополнительные отверстия выполняются по согласованию с проектной организацией.
• Конструкция рассчитана на эксплуатацию в условиях нормальных температур и влажности; при агрессивных средах требуется дополнительная защита по проекту.

Условия монтажа и эксплуатации плиты определяются проектной документацией; отклонение от проектных решений требует перерасчёта несущей способности перекрытия. Технические характеристики изделия соответствуют требованиям нормативной документации на момент изготовления.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании. Прокладки располагаются в местах опорных зон — под рёбрами жёсткости, строго по одной вертикали при многоярусном хранении. Защита торцов и монтажных петель от повреждений обязательна. Высота штабеля определяется по схеме складирования с учётом массы и геометрии изделий.

Транспортировка осуществляется в горизонтальном положении с фиксацией изделий от продольного и поперечного смещения. Перевозка навалом не допускается. Погрузка и выгрузка производятся с использованием грузозахватных приспособлений за монтажные петли. Необходимо исключить удары, перекосы и опирание на слабые кромки при разгрузке.
