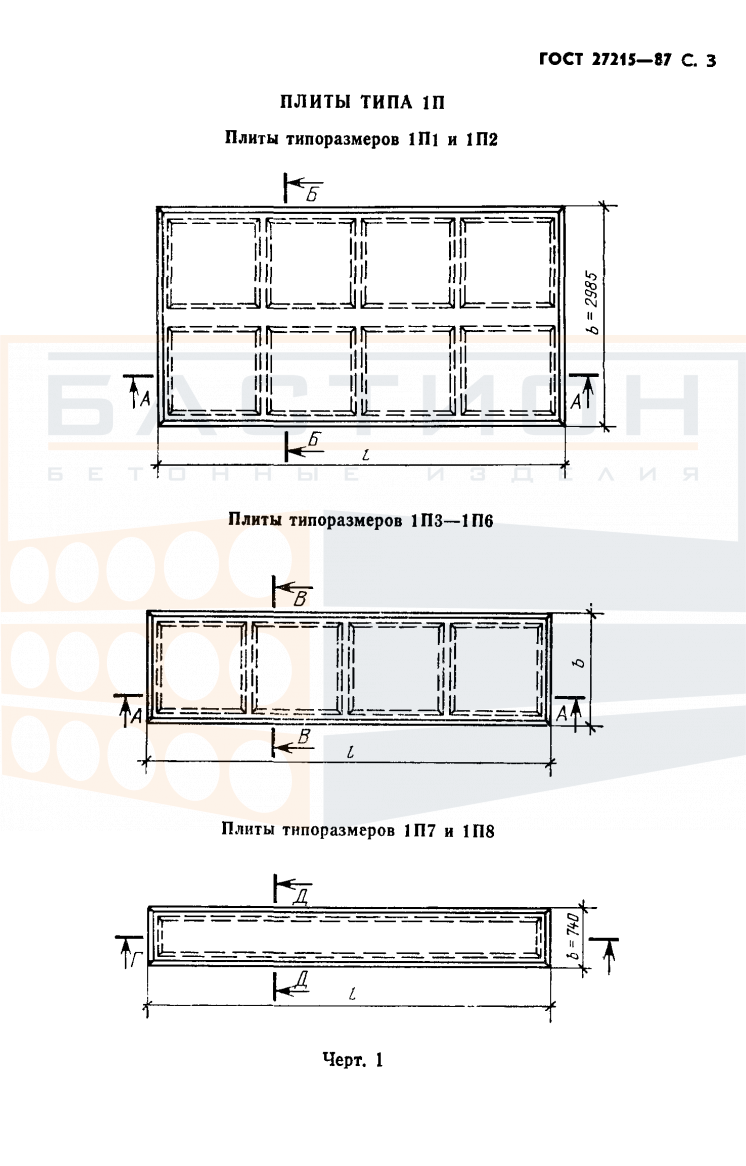

Плита ребристая 1П8 - 1/2/3/4/5/6 Т/П, ГОСТ 27215-87

Плита ребристая 1П8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к типовым ребристым плитам, выпускаемым по ГОСТ 27215-87, и предназначено для работы в пролете между несущими опорами. Конструкция включает продольные ребра жесткости, воспринимающие изгибающие нагрузки, и плоскую полку, распределяющую нагрузку на ребра. Тяжелый бетон и внутреннее стальное армирование обеспечивают несущую способность и долговечность элемента.

Плита применяется в промышленных и гражданских зданиях с несущим каркасом из колонн и ригелей или несущих стен. Опирание осуществляется по коротким сторонам на ригели, балки или стены. Глубина опирания и конструкция узлов задаются проектом. Ребра ориентируются вдоль пролета, что обеспечивает эффективное восприятие изгибающих моментов. Неправильная ориентация или недостаточное опирание приводят к перегрузке ребер и возможному разрушению. Типовое решение по ГОСТ 27215-87 унифицирует размеры и армирование, что упрощает подбор и монтаж в составе сборного перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности с выверкой по осям и отметкам. Зазоры между смежными плитами заполняются бетоном или раствором для обеспечения совместной работы. В процессе эксплуатации плита воспринимает равномерно распределенные нагрузки от пола, перегородок, оборудования и временных воздействий.

• Опирание плиты производится строго по коротким сторонам на проектные опорные узлы; не допускается опирание на ребра в промежуточных точках.
• Ребра плиты работают как продольные балки, воспринимающие изгибающие моменты; поперечных ребер в данной конструкции нет, что требует точной ориентации при монтаже.
• Глубина опирания должна соответствовать проекту; недостаточное опирание вызывает концентрацию напряжений и может привести к сколу бетона в торцевых зонах.
• Торцы плиты являются опорными зонами; повреждения при транспортировке или монтаже снижают несущую способность и требуют ремонта по проекту.
• Швы между плитами омоноличиваются после монтажа; заполнение швов обеспечивает передачу нагрузки между элементами и повышает пространственную жесткость перекрытия.
• Монтажные петли используются только для подъема и установки; после закрепления петли не несут нагрузок и при необходимости обрезаются или замоноличиваются.

Соблюдение проектных параметров опирания и правильная ориентация ребер гарантируют расчетный режим работы плиты под нагрузкой. Любое отклонение от проекта, включая повреждение торцов или нарушение схемы опирания, снижает надежность перекрытия.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровной твердой площадке, исключающей неравномерные осадки. Под каждую опорную зону (в местах расположения ребер) устанавливаются деревянные или бетонные прокладки одинаковой толщины. Прокладки располагаются строго по вертикали в штабеле, чтобы избежать изгибающих напряжений в теле плиты. Высота штабеля определяется проектом складирования с учетом массы изделия и прочности прокладок.

Транспортировка осуществляется в специально оборудованных транспортных средствах с фиксацией плит от продольных и поперечных смещений. Плиты укладываются на опорные брусья с прокладками, совпадающими по вертикали. Запрещается перевозка плит навалом или с опиранием на слабые кромки. При погрузке и разгрузке строповка производится за монтажные петли без перекосов и ударных нагрузок. Не допускается сбрасывание плит и их волочение.
