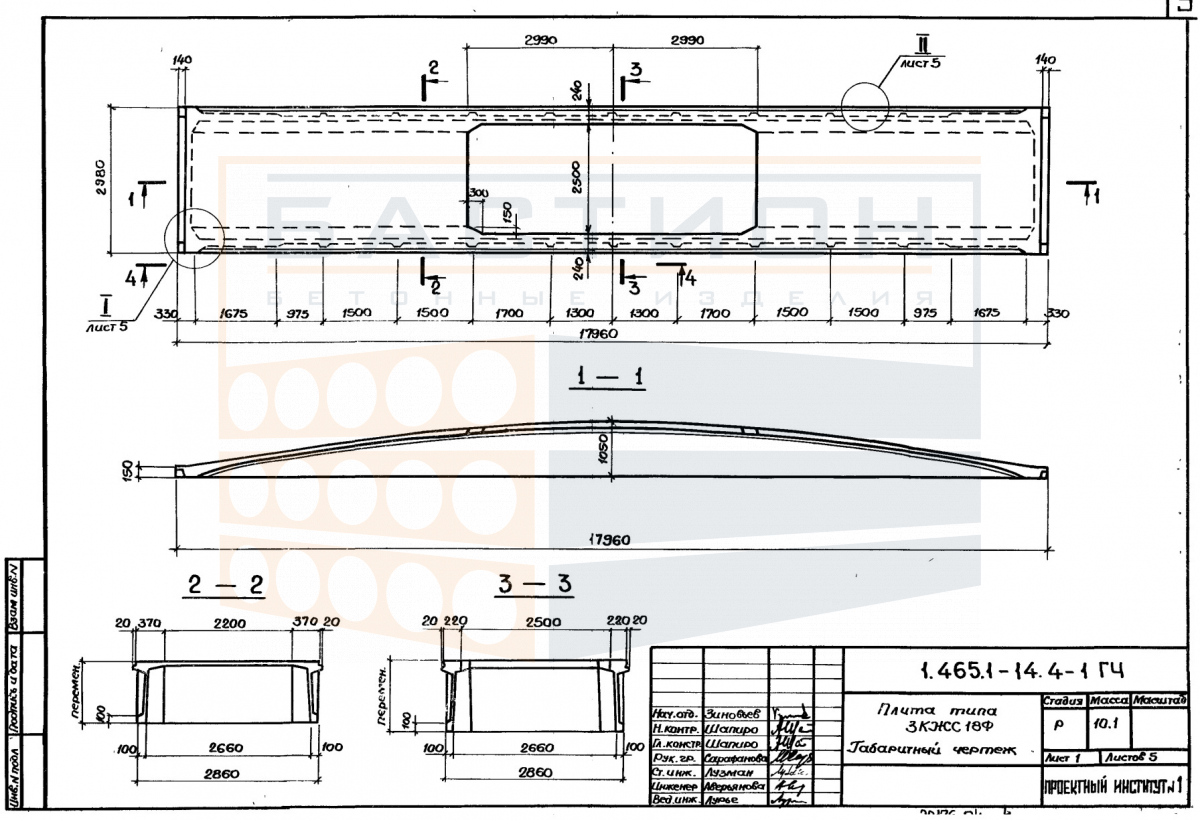

Плита покрытия ребристая 3КЖС 18 Ф, серия 1.465.1-14, выпуск 3

Плита покрытия ребристая 3КЖС 18 Ф — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для устройства покрытий. Изделие относится к серии 1.465.1-14, выпуск 3. Ребристая конструкция, состоящая из продольных и поперечных ребер, обеспечивает пространственную жесткость плиты и эффективное распределение нагрузок.

Данные плиты применяются в покрытиях промышленных зданий с шагом несущих конструкций, соответствующим длине плиты. Ошибки при опирании или монтаже снижают долговечность конструкции. Корректное сопряжение с опорами и соблюдение проектного положения ребер критически важны.

Область применения и технические особенности

Монтаж выполняется с использованием крана соответствующей грузоподъемности. Плита стропится за монтажные петли, расположенные в четырех точках. После установки проверяется горизонтальность плоскости и совпадение осей. Глубина опирания и фиксация по проекту. Анкеровка и омоноличивание швов обеспечивает совместную работу.

• Плита воспринимает равномерно распределенные и сосредоточенные нагрузки от веса кровли, снега и монтажа, включая временные нагрузки, передавая их на опорные узлы.
• Ребра жесткости работают как основные несущие элементы, передавая нагрузку на опорные узлы и обеспечивая устойчивость конструкции; их ориентация строго по проекту.
• Монтажные петли и закладные детали расположены по серии 1.465.1-14 для соединения с вышележащими конструкциями, а также для анкеровки в стыках.
• При складировании и монтаже запрещается повреждать торцы и кромки, особенно в зонах опирания, так как это снижает прочность опорных зон.
• Перед установкой с помощью нивелира проверяют отметки опорных площадок и обеспечивают равномерное опирание по всей ширине ребра.
• После монтажа швы между смежными плитами заполняются бетоном по проекту для обеспечения диска жесткости покрытия и создания монолитного диска.
• Не допускается использовать плиту для опирания тяжелого оборудования без дополнительного расчета и усиления и проектного обоснования.

Соблюдение перечисленных требований обеспечивает проектную несущую способность покрытия и предотвращает деформации.

Правила хранения и транспортировки изделия

Хранение плит в горизонтальном положении на ровном основании. Прокладки устанавливаются в опорных зонах, совпадая по вертикали. Размеры и количество прокладок принимаются по проекту или рекомендациям производителя. Не допускается складирование на неровной поверхности. Высота штабеля ограничивается условиями безопасности.

Транспортировка с фиксацией от смещения. Количество ярусов при транспортировке ограничивается условиями крепления. Плиты укладываются на ложементы, исключающие контакт ребер с кузовом. Допускается перевозка только при наличии упоров, исключающих продольное смещение. Погрузка за монтажные петли, без ударов. Запрещается перемещение волоком.
