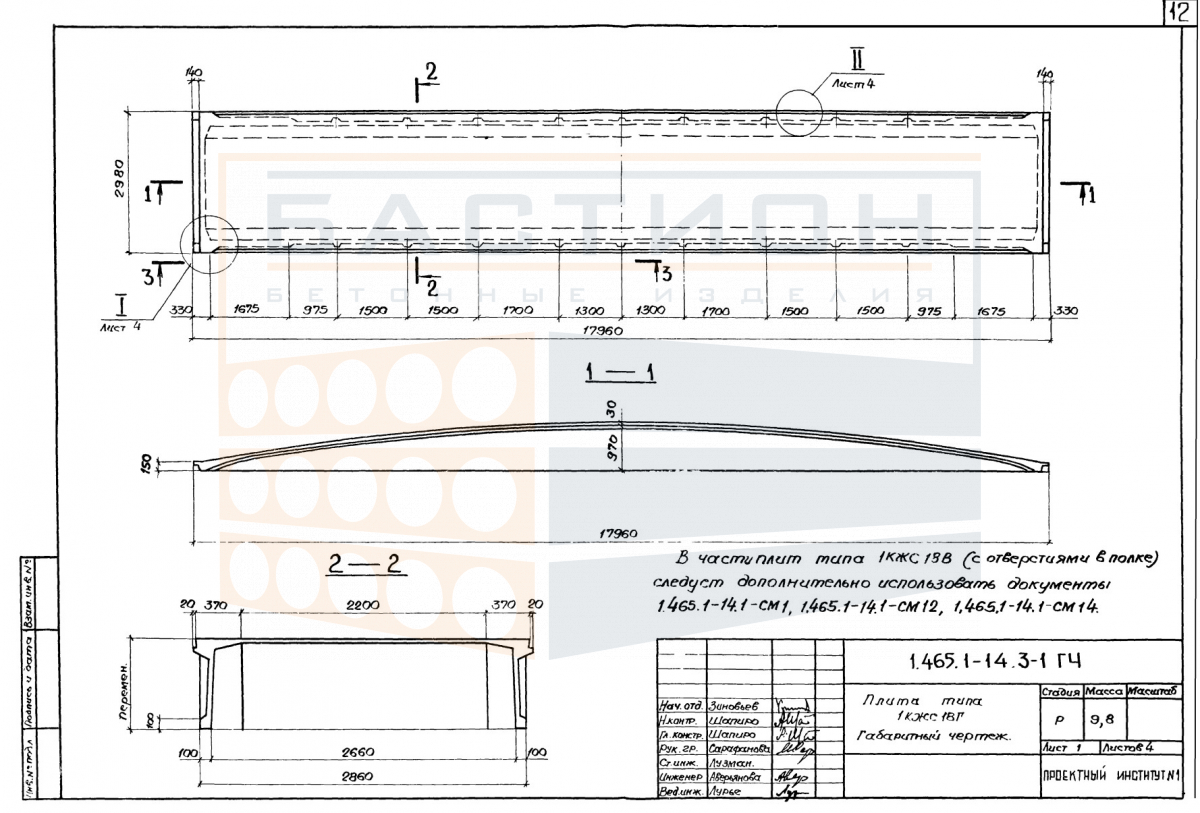

Плита покрытия ребристая 1КЖС 18 Г (В), серия 1.465.1-14, выпуск 3

Плита покрытия ребристая 1КЖС 18 Г (В) — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытий в промышленных и гражданских сооружениях. Изделие относится к серии 1.465.1-14, выпуск 3, разработанной для сборных железобетонных ребристых плит покрытий и перекрытий пролетами до 18 м. Конструкция включает продольные и поперечные ребра, образующие жесткую пространственную систему, способную воспринимать нагрузки от кровли, снега и собственного веса. Плита изготавливается из тяжелого бетона с напрягаемой арматурой, что обеспечивает трещиностойкость и долговечность в условиях эксплуатации.

Плита опирается на несущие конструкции каркаса (фермы, балки, ригели) по торцевым ребрам с проектной глубиной опирания. Передача нагрузки осуществляется через закладные детали и последующее омоноличивание стыков. Нарушение проектного положения плиты, недостаточная глубина опирания или повреждение опорных зон при монтаже могут привести к неравномерному распределению усилий и снижению несущей способности покрытия. Поэтому контроль установки и фиксации плиты является критическим этапом монтажа.

Область применения и технические особенности

Плиты покрытия 1КЖС 18 Г (В) применяются в зданиях с шагом несущих конструкций до 18 м. Установка производится на опорные элементы с последующим омоноличиванием швов. При монтаже необходимо обеспечить равномерное опирание по всей ширине опорной зоны. Закладные детали соединяются с металлоконструкциями каркаса сваркой. После сварки швы и закладные защищают антикоррозийным покрытием.

• Плита работает в пролете между несущими опорами, воспринимая равномерно распределенные и сосредоточенные нагрузки от кровельного пирога, снегового покрова и технологического оборудования.
• Продольные и поперечные ребра образуют жесткую клетку, обеспечивающую пространственную неизменяемость и распределение усилий на опорные зоны.
• Монтаж плиты выполняется с использованием монтажных петель, встроенных в ребра; строповка должна исключать повреждение бетона и арматуры.
• Торцевые участки являются опорными — их механическая целостность обязательна; не допускается сколы и трещины в зоне опирания.
• Швы между смежными плитами заполняются бетонной смесью по проекту для обеспечения совместной работы под нагрузкой.
• Закладные детали после сварки защищаются от коррозии, так как они расположены в зоне возможного увлажнения.
• Плита не предназначена для монтажа с нарушением проектной ориентации ребер — это приводит к перераспределению напряжений.

Особенностью плит данной серии является наличие предварительно напряженной арматуры, позволяющей перекрывать пролеты до 18 м с уменьшенным расходом бетона. Типоразмер 1КЖС 18 Г (В) отличается наличием вырезов в полке для пропуска коммуникаций или установки световых фонарей.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются деревянные прокладки одинаковой толщины, расположенные строго по вертикали в каждом ряду штабеля. Высота штабеля определяется по схеме складирования с учетом массы и габаритов изделия.

Транспортировка производится в проектном положении с фиксацией от продольных и поперечных смещений. Погрузка и выгрузка выполняются с использованием траверс, исключающих перекос и ударные нагрузки. Запрещается перемещать плиту волоком или сбрасывать с высоты.
