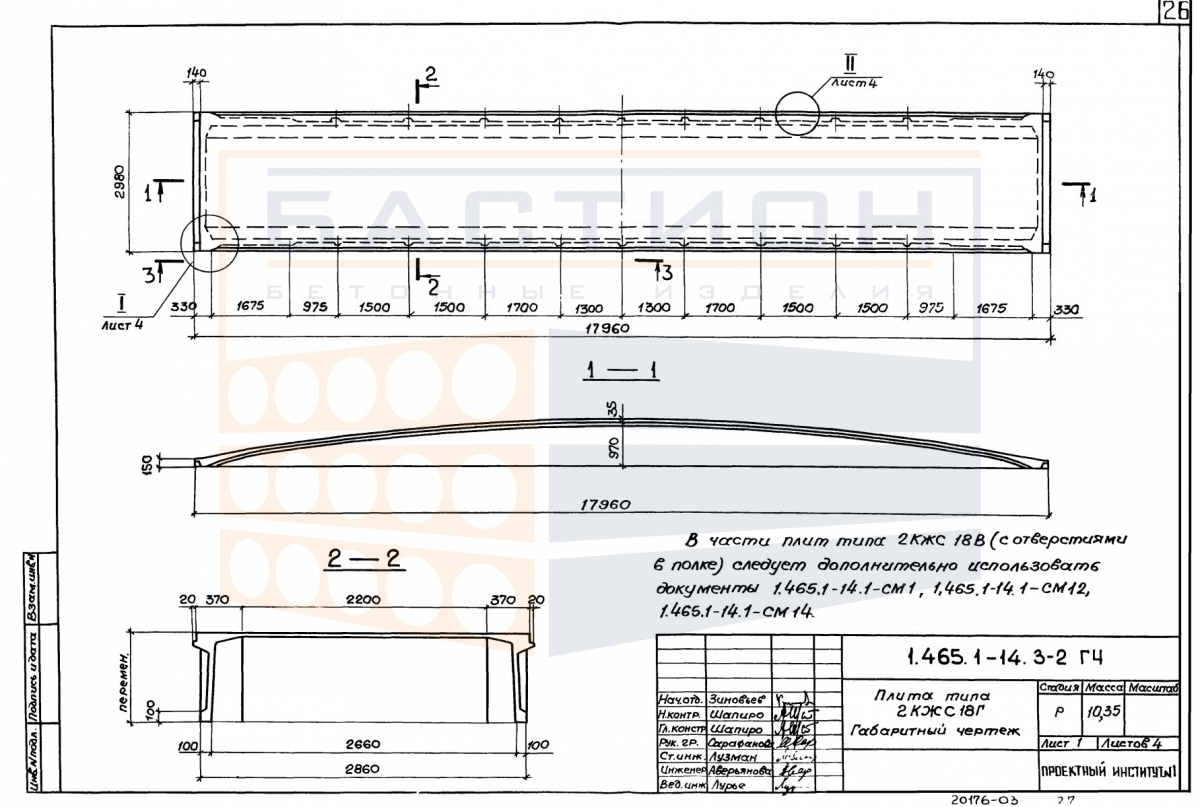

Плита покрытия ребристая 2КЖС 18 Г (В), серия 1.465.1-14, выпуск 3

Плита покрытия ребристая 2КЖС 18 Г (В) серии 1.465.1-14 выпуск 3 — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия промышленных и гражданских сооружений. Изделие относится к категории ребристых плит, в которых продольные и поперечные рёбра обеспечивают пространственную жёсткость и восприятие изгибающих нагрузок от собственного веса, снега, ветра и технологического оборудования. Работа плиты основана на передаче усилий через опорные зоны на несущие элементы каркаса — фермы, балки или ригели. Материал — тяжелый бетон и внутреннее стальное армирование, что обеспечивает необходимую несущую способность при длительной эксплуатации в условиях переменных температур и влажности.

Изделие предназначено для укладки в покрытиях отапливаемых и неотапливаемых зданий с шагом несущих конструкций, соответствующим проектному решению серии. Ребристая форма позволяет перекрывать пролёты значительной длины при относительно малом расходе бетона за счёт рационального распределения материала в сжатой и растянутой зонах. При монтаже важна правильная ориентация плиты: рёбра направляются вниз, а полка образует верхнюю плоскость кровли. Ошибки в опирании, повреждение торцевых участков или нарушение проектного положения приводят к перераспределению напряжений и снижению несущей способности конструкции. Совместная работа плит в покрытии обеспечивается за счёт омоноличивания швов и анкеровки закладных деталей.

Область применения и технические особенности

Монтаж плиты выполняется на несущие конструкции — стропильные фермы, подстропильные балки или ригели — с обеспечением проектной глубины опирания. Укладка ведётся по выверенным отметкам с фиксацией в плане и по высоте. Сопряжение плит между собой и с опорами осуществляется через сварку закладных изделий с последующим замоноличиванием стыков. Для обеспечения целостности покрытия швы заполняются бетонным раствором проектного состава. Торцевые зоны плиты оснащены монтажными петлями для строповки и не должны повреждаться при погрузо-разгрузочных работах.

• Плита работает в составе сборного покрытия, передавая нагрузки на несущие элементы каркаса через опорные узлы, запроектированные по серии 1.465.1-14.
• Продольные рёбра воспринимают изгибающий момент в пролёте, а поперечные обеспечивают совместную работу полки и рёбер, предотвращая потерю устойчивости стенок.
• Глубина опирания плиты на опорные конструкции назначается по проекту и должна выдерживаться в пределах, исключающих смятие бетона под опорными площадками.
• Монтажное положение плиты фиксируется при помощи кондукторов или временных упоров до завершения сварки закладных деталей и омоноличивания швов.
• Торцевые участки плиты в зоне опирания и монтажных петель являются концентраторами напряжений, поэтому сколы и трещины в этих зонах не допускаются.
• Омоноличивание межплитных швов выполняется бетоном класса не ниже прочности основного изделия с обязательным уплотнением и уходом до набора распалубочной прочности.
• Анкеровка плит в покрытии осуществляется путём приварки выпусков арматуры или закладных деталей к закладным элементам несущих конструкций согласно рабочим чертежам.

Требования к качеству опорных поверхностей, расположению закладных деталей и допускам на геометрию устанавливаются проектной документацией и техническими условиями серии. Перед монтажом каждая плита подвергается входному контролю на соответствие маркировке, отсутствие дефектов и целостность монтажных петель.

Правила хранения и транспортировки изделия

Складирование плит выполняется в горизонтальном положении на ровном основании, исключающем неравномерную осадку грунта. Под опорные зоны (в местах расположения поперечных рёбер) укладываются деревянные прокладки толщиной не менее 100 мм. Прокладки в штабеле располагаются строго по одной вертикальной линии, что предотвращает изгиб плит от собственного веса. Высота штабеля ограничивается условиями сохранности нижних изделий и возможностями грузоподъёмного оборудования.

При транспортировке плиты фиксируются в кузове транспортного средства с помощью упоров и стяжных ремней, исключающих продольное и поперечное смещение. Перевозка навалом запрещена. Строповка осуществляется за монтажные петли с использованием траверс, обеспечивающих равномерное распределение усилий. При погрузке и разгрузке не допускается сбрасывание изделий, удары о борта или друг о друга. Защита ребер и торцов от механических повреждений обязательна на всех этапах обращения.
