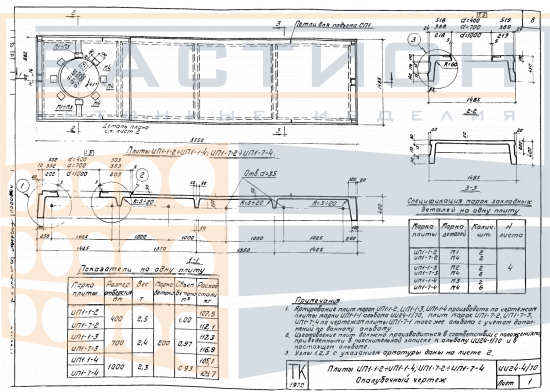

Плита ребристая 1 - 1 - 4, серия ИИ24-4.70

Плита ребристая 1-1-4 серии ИИ24-4.70 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных и гражданских сооружениях. Изделие воспринимает эксплуатационные нагрузки и передаёт их на несущие опоры — стены, балки или ригели. Жёсткость конструкции обеспечивается продольными и поперечными рёбрами, работающими совместно с полкой плиты.

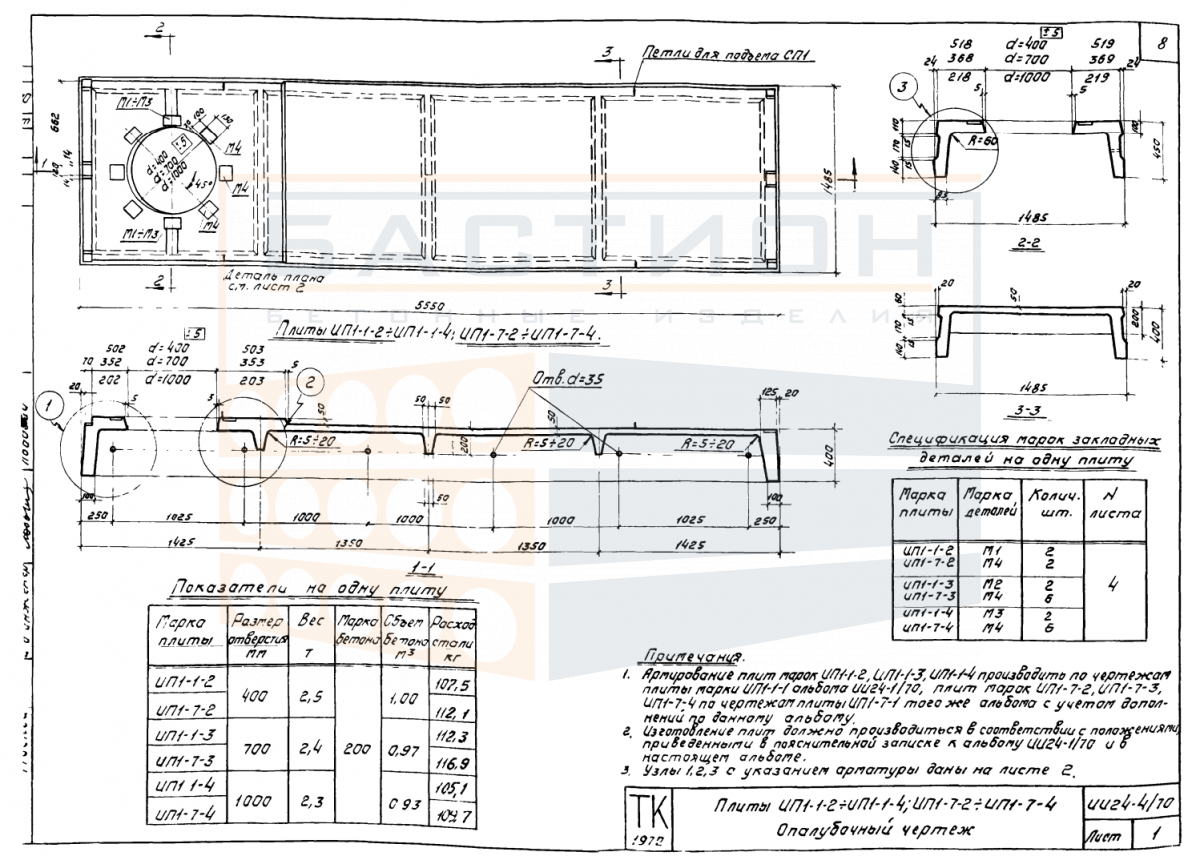

Данный типоразмер используется в пролётах с проектным распределением нагрузок от оборудования, людей и перегородок. Ошибки при монтаже — недостаточная глубина опирания, повреждение торцов или нарушение ориентации рёбер — снижают несущую способность перекрытия. Геометрические параметры изделия (длина 5550 мм, ширина 1485 мм, высота 400 мм) требуют точной подготовки опорных поверхностей и выверки по осям.

Область применения и технические особенности

Плиты ребристые серии ИИ24-4.70 монтируются в составе сборных железобетонных перекрытий с опиранием на несущие стены, ригели или балки. Глубина опирания и схема анкеровки задаются рабочим проектом. Перед установкой проверяется отметка опорных площадок и их горизонтальность.

• Рёбра плиты работают как главные несущие элементы, воспринимающие изгибающие моменты в пролёте; полка обеспечивает распределение нагрузки по ширине.
• Монтаж выполняется с использованием траверсы или стропов, заводимых за монтажные петли; не допускается строповка за рёбра или полку.
• Плита укладывается на опоры таким образом, чтобы продольные рёбра располагались параллельно направлению пролёта; поперечные рёбра обеспечивают жёсткость.
• Смежные плиты стыкуются по продольным сторонам с заделкой швов бетонной смесью по проекту; допускается омоноличивание после выверки положения.
• В местах пропуска инженерных коммуникаций через плиту отверстия выполняются до монтажа по согласованию с проектной организацией; не допускается пробивка в рёбрах.
• Повреждение торцов и углов плиты при разгрузке и складировании ведёт к снижению прочности опорной зоны; повреждённые изделия не подлежат монтажу без заключения проектировщика.
• При приёмке на объекте проверяется соответствие типоразмера, отсутствие трещин в рёбрах и полке, сохранность монтажных петель.

Соблюдение перечисленных требований обеспечивает проектную работу плиты в составе перекрытия и исключает перераспределение усилий в несущих элементах здания.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании. Между рядами изделий укладываются инвентарные прокладки, расположенные строго по вертикали в опорных зонах — под рёбрами. Высота штабеля определяется схемой складирования с учётом массы и габаритов плиты (масса 2300 кг), но не должна превышать предельных значений, установленных для данного типоразмера. Прокладки должны исключать контакт полки соседних плит и предотвращать повреждение монтажных петель.

При транспортировке плита фиксируется в кузове транспортного средства от продольных и поперечных смещений. Перевозка навалом не допускается. Погрузка и выгрузка производятся с использованием грузоподъёмного оборудования, рассчитанного на массу изделия. Запрещается кантование, сбрасывание и перемещение плиты волоком. Ударные нагрузки на рёбра и полку исключаются на всех этапах перегрузки.
