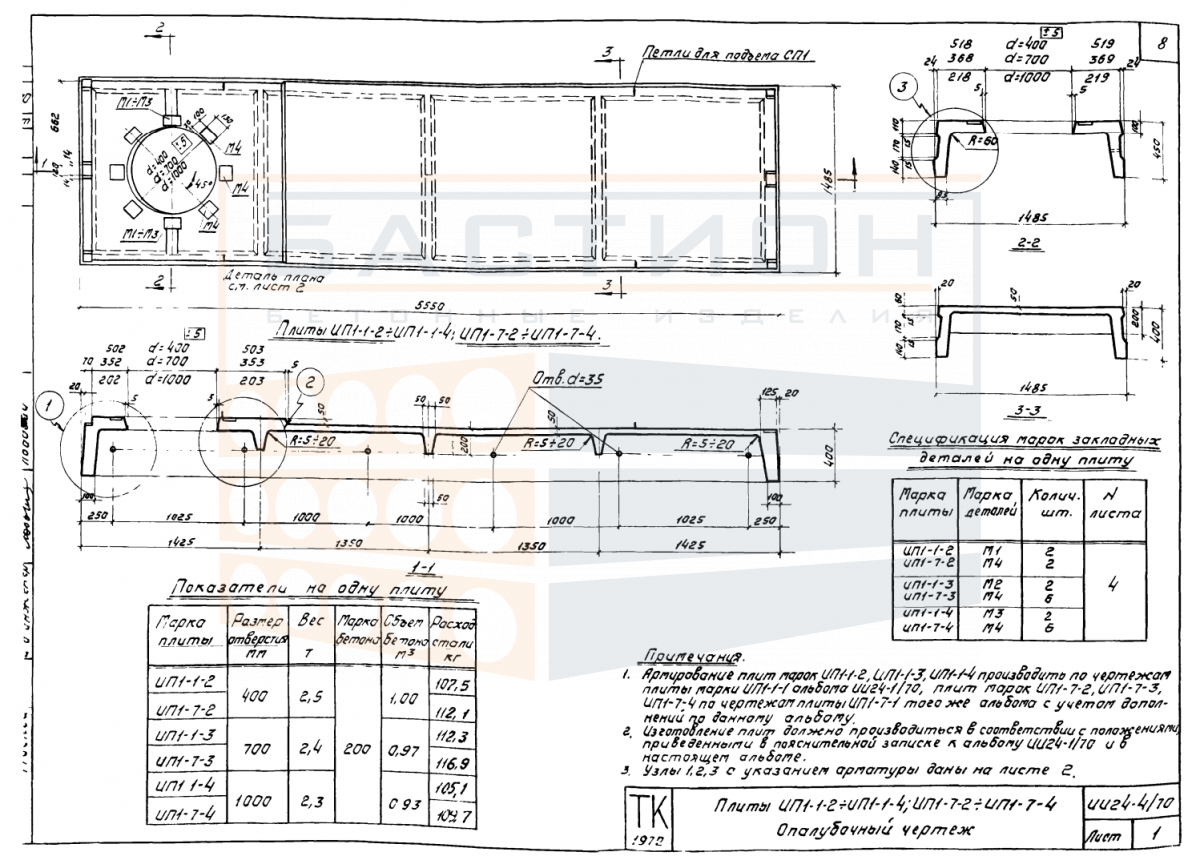

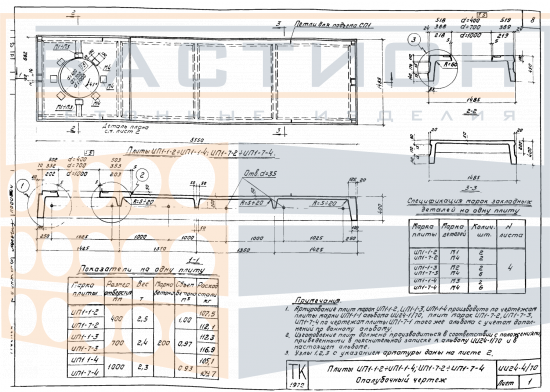

Плита ребристая 1 - 1 - 3, серия ИИ24-4.70

Плита ребристая 1-1-3 серии ИИ24-4.70 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в промышленных, гражданских и сельскохозяйственных сооружениях. Конструкция с продольными ребрами обеспечивает восприятие изгибающих нагрузок и передачу усилий на несущие стены, балки или ригели.

Изделие предназначено для эксплуатации в отапливаемых и неотапливаемых зданиях, а также в условиях, где требуется перекрытие пролетов с повышенной несущей способностью. Наличие в плите отверстия диаметром 700 мм позволяет пропускать вертикальные инженерные коммуникации без дополнительного штробления. Несоблюдение проектного положения ребер и недостаточная глубина опирания могут привести к снижению расчетной несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты выполняется на выверенные опорные поверхности из кирпичной кладки, железобетонных балок или ригелей с обеспечением проектной глубины опирания. Сопряжение смежных плит по боковым граням осуществляется через замковые соединения или швы, заполняемые раствором. Торцевые зоны плиты не должны подвергаться повреждениям, так как в них расположены арматурные выпуски для анкеровки.

• Плита работает в пролете между несущими опорами и передает нагрузку на элементы каркаса здания — стены, колонны, балки или ригели.
• Проектное положение плиты фиксируется по осям, отклонения от вертикальных и горизонтальных отметок в процессе монтажа не допускаются.
• Пустоты в ребрах не предназначены для прокладки коммуникаций, не предусмотренных проектом — все инженерные сети проходят через предусмотренное отверстие диаметром 700 мм.
• Опирание плиты должно выполняться на выровненную плоскость, перекос плиты при монтаже приводит к неравномерному распределению нагрузки.
• Швы между плитами омоноличиваются бетоном или цементно-песчаным раствором, арматурные выпуски свариваются или связываются по проекту.
• Типичная ошибка при монтаже — установка плиты без проверки отметок опорных зон, что ведет к раскрытию швов и потере устойчивости перекрытия.
• Разгрузка и монтаж плиты выполняются с применением траверсы, строповка производится за монтажные петли, расположенные в верхней зоне.

На этапе проектирования уточняются схемы опирания и анкеровки плиты согласно рабочей документации серии ИИ24-4.70. Выполнение этих требований обеспечивает правильную работу перекрытия в течение всего срока эксплуатации.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Подкладки размещаются в местах, соответствующих опорным зонам плиты, с совпадением их по вертикали во всех рядах штабеля. Кромки ребер и торцевые поверхности должны быть защищены от повреждений, монтажные петли — доступны для строповки.

При транспортировке плита устанавливается на автомобильную платформу в проектном положении и фиксируется от продольных и поперечных смещений. Сбрасывание при разгрузке не допускается, погрузка и выгрузка выполняются с использованием грузоподъемных механизмов. Перевозка плит навалом запрещена.
