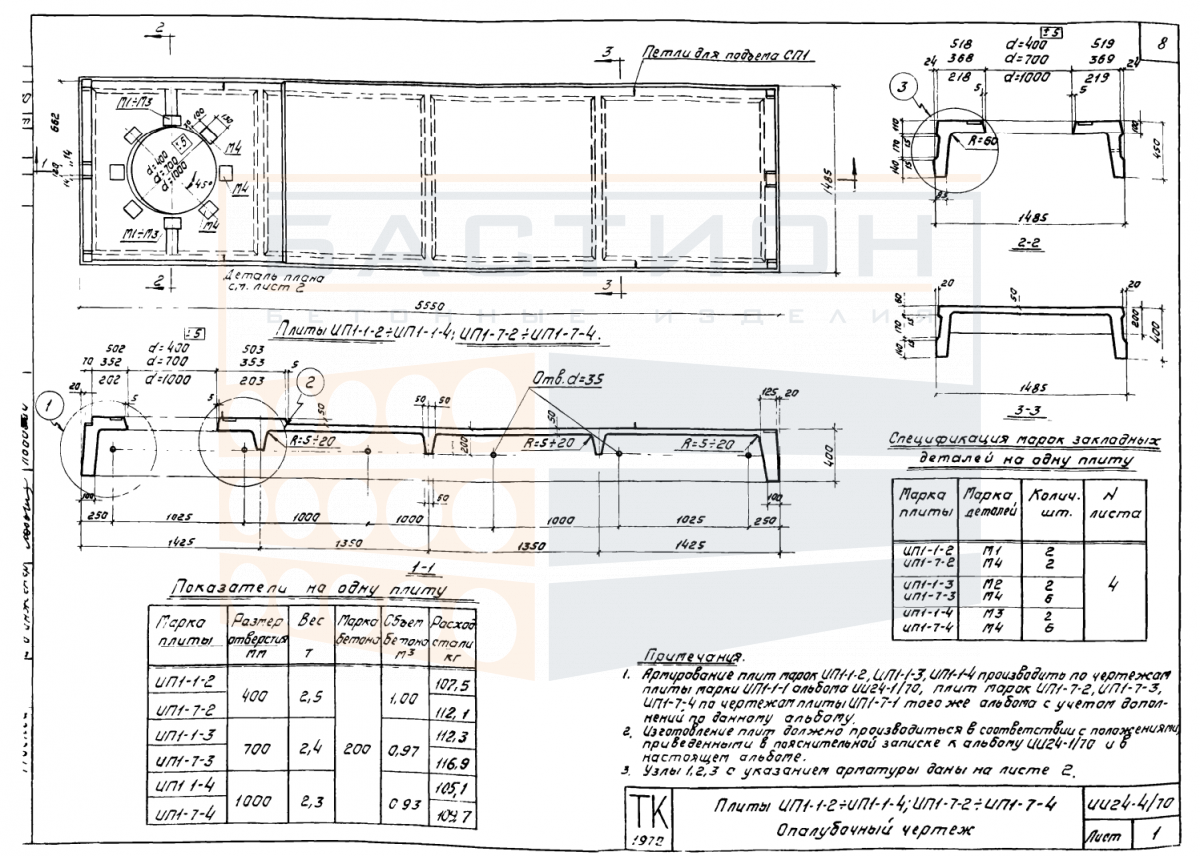

Плита ребристая 1 - 1 - 2, серия ИИ24-4.70

Плита ребристая 1-1-2 (серия ИИ24-4.70) — это сборный железобетонный элемент перекрытия, предназначенный для восприятия проектных нагрузок в составе горизонтального диска здания. Изделие относится к серии ИИ24-4.70, которая устанавливает геометрические размеры и конструктивные решения для ребристых плит перекрытия. Железобетонная конструкция с продольными и поперечными ребрами обеспечивает жесткость при изгибе и позволяет перекрывать пролеты с заданной несущей способностью.

Плита применяется в качестве несущего элемента межэтажных, чердачных и технических перекрытий в промышленных и гражданских зданиях. Воспринимает постоянные и временные нагрузки от собственного веса, вышележащих конструкций, оборудования и людей. Ошибки при монтаже, такие как недостаточное опирание или повреждение ребер, приводят к снижению несущей способности и требуют строгого соблюдения проектных решений.

Область применения и технические особенности

Монтаж плиты выполняется на несущие стены, балки или ригели с обеспечением проектной глубины опирания. Ребра плиты ориентируются в пролет, работая на изгиб. Торцевые зоны плиты армированы и не должны повреждаться при строповке и установке. Швы между смежными плитами заполняются бетоном по проектному решению для обеспечения совместной работы.

• Плита работает в пролете между несущими опорами, передавая нагрузку через ребра на стены или ригели.
• Проектная глубина опирания должна быть обеспечена по всей ширине плиты; недопустимо точечное опирание.
• Торцевые участки плиты содержат закладные детали и арматурные выпуски, повреждение которых снижает прочность узла.
• Смежные плиты соединяются по боковым граням с помощью омоноличивания стыков, образуя жесткий диск перекрытия.
• Монтажное положение плиты проверяется по проектным отметкам и осям; перекос относительно горизонтальной плоскости не допускается.
• При транспортировке и хранении плита располагается горизонтально на ровном основании с прокладками в опорных зонах.

Соблюдение требований к опиранию, стыковке и защите торцевых зон обеспечивает расчетную работу плиты в конструкции и предотвращает развитие трещин и деформаций.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Прокладки устанавливаются под опорные зоны, расположенные в местах, соответствующих проектным опорам. Прокладки соседних рядов должны располагаться строго по вертикали, чтобы избежать изгиба плит.

При транспортировке плиты фиксируются от смещения и опрокидывания. Запрещается перевозка навалом или с опиранием на ребра. Строповка выполняется за монтажные петли или в местах, указанных производителем, с исключением ударов и перекосов. Разгрузка производится с использованием траверс или мягких стропов.
