Люк легкий чугунный Л(А15)-ПГ.1-60 Ø750×80 мм

Люк легкий чугунный Л(А15)-ПГ.1-60 предназначен для установки на колодцы с пожарным гидрантом в зонах с небольшой транспортной нагрузкой.

Изделие относится к классу нагрузки A15 и рассчитано на номинальную нагрузку 15 кН (до 1,5 тонны). Конструкция соответствует исполнению 1 семейства 1Т-3716.

В исходном чертеже 1Т-3716-02 данное исполнение обозначалось буквой «Г». В актуальной карточке используется современное обозначение ПГ — пожарный гидрант, при этом старое обозначение сохранено в поисковых синонимах.

Наружный диаметр корпуса составляет 750 мм, высота — 80 мм, диаметр проёма — 600 мм. Общая масса изделия составляет 62 кг: крышка — 33 кг, корпус — 29 кг.

Корпус и крышка изготовлены из серого чугуна СЧ20.

Характеристики

• Марка: Л(А15)-ПГ.1-60

• Старое обозначение: Л(А15)-Г.1-60

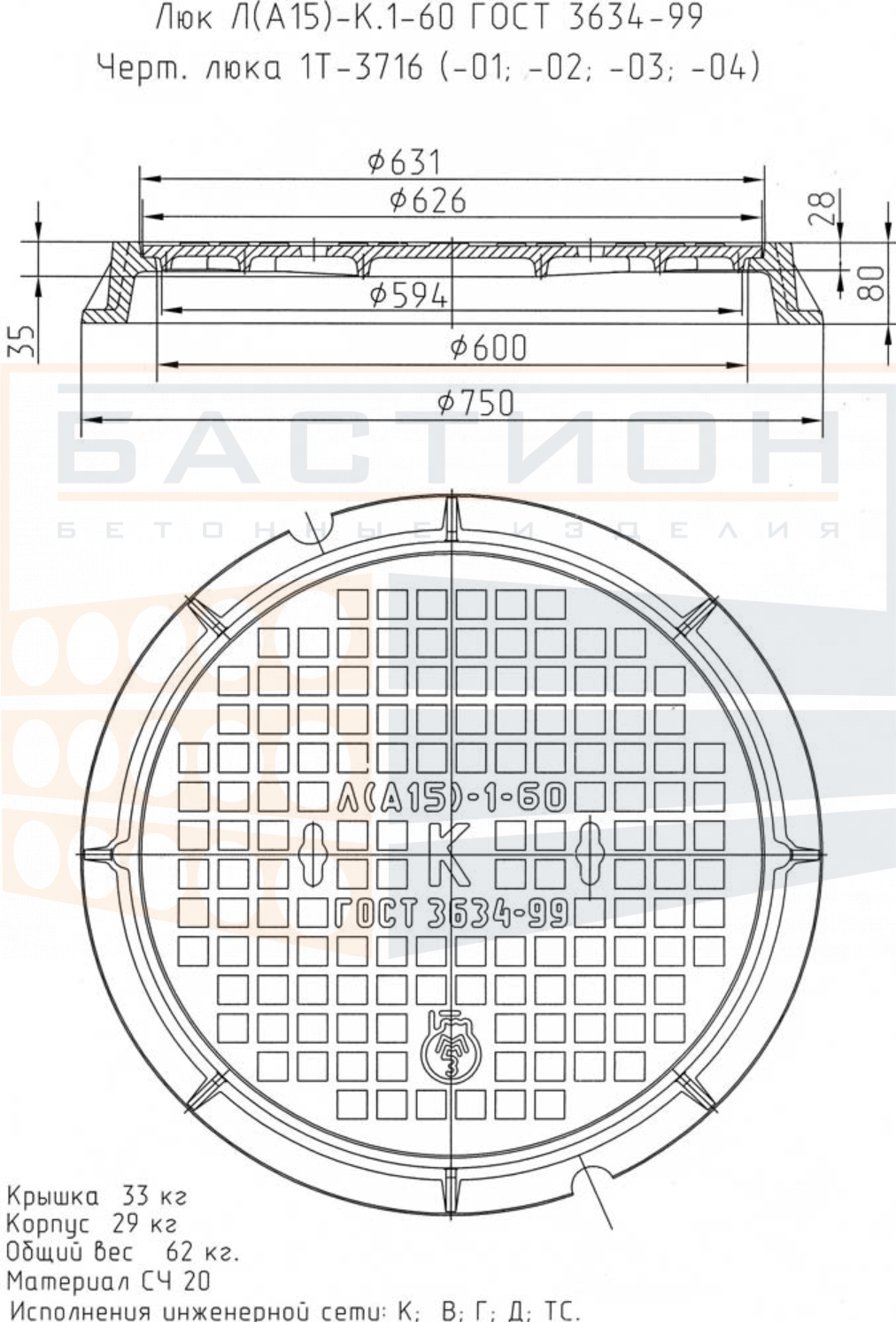

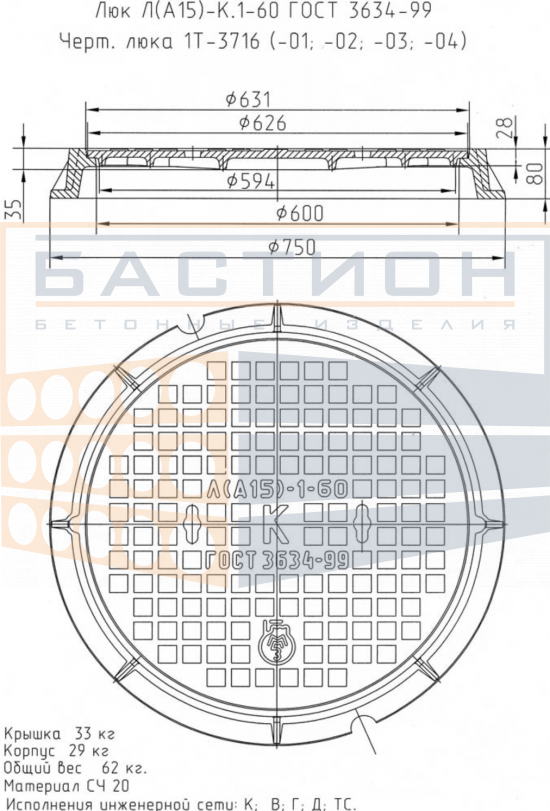

• Чертёж: 1Т-3716-02

• Назначение: пожарный гидрант

• Класс нагрузки: A15

• Номинальная нагрузка: 15 кН

• Допустимая нагрузка: до 1,5 т

• Исполнение: 1

• Материал: СЧ20

• Наружный диаметр корпуса: 750 мм

• Диаметр проёма: 600 мм

• Внутренний размер по чертежу: Ø594 мм

• Диаметры крышки / верхней части по чертежу: Ø626 / Ø631 мм

• Высота корпуса: 80 мм

• Высота крышки по чертежу: 28 мм

• Масса крышки: 33 кг

• Масса корпуса: 29 кг

• Общая масса: 62 кг

• Транспортный объём: 0.035 м³

Доставка

Доставка люков Л(А15)-ПГ.1-60 осуществляется автомобильным транспортом до объекта заказчика. Стоимость и сроки доставки рассчитываются индивидуально с учётом количества изделий, адреса объекта и условий разгрузки.

При перевозке необходимо надёжно закреплять изделия и исключать повреждение корпуса и крышки.

Хранение

Люки следует хранить на ровном твёрдом основании в устойчивом положении, защищая посадочные поверхности от загрязнений и механических повреждений.

При штабелировании необходимо обеспечить устойчивость изделий.
