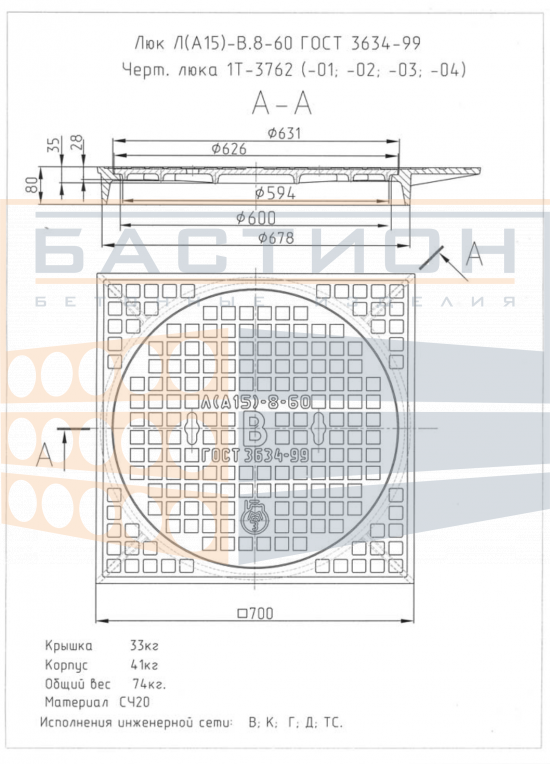

Люк легкий чугунный Л(А15)-В.8-60 в квадратном корпусе 700×700×80 мм

Люк легкий чугунный Л(А15)-В.8-60 предназначен для установки на смотровые колодцы водопроводных сетей в пешеходных зонах, на территориях с зелёными насаждениями и в других местах с небольшой транспортной нагрузкой.

Изделие относится к классу нагрузки A15 и рассчитано на номинальную нагрузку 15 кН (до 1,5 тонны). Люк выполнен в исполнении 8 и отличается квадратной формой наружного корпуса.

Габариты корпуса составляют 700×700 мм, общая высота — 80 мм. Диаметр светового проёма — 600 мм, диаметр крышки — 626 мм. Общая масса изделия составляет 74 кг: крышка — 33 кг, корпус — 41 кг.

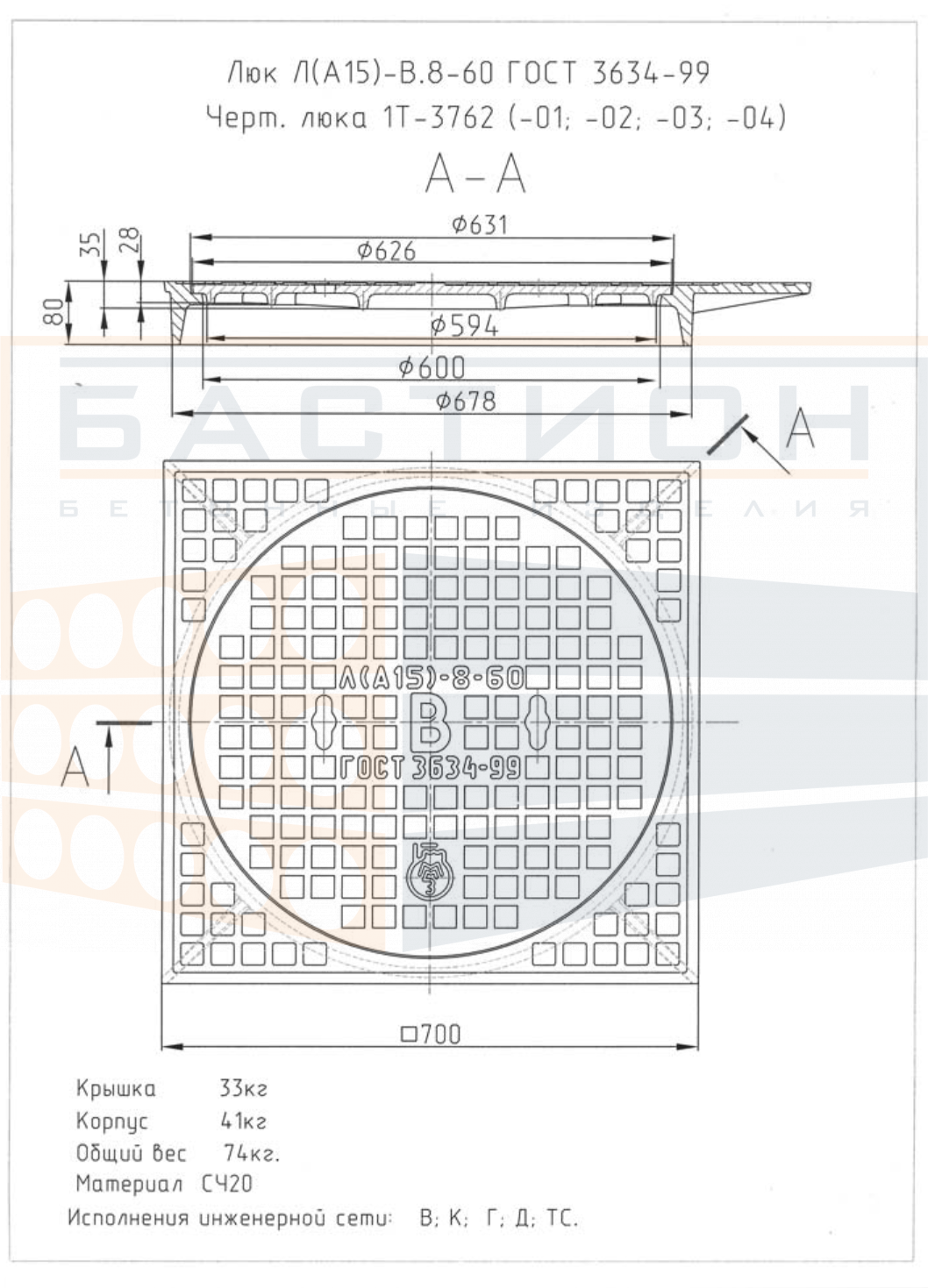

Корпус и крышка изготовлены из серого чугуна СЧ20. Маркировка «В» обозначает исполнение для водопроводных сетей. Изделие выполнено по чертежу 1Т-3762.

Квадратная форма корпуса удобна при установке в мощение из тротуарной плитки и других покрытий с прямоугольной геометрией.

Характеристики

• Марка: Л(А15)-В.8-60

• Чертёж: 1Т-3762

• Назначение: водопровод

• Класс нагрузки: A15

• Номинальная нагрузка: 15 кН

• Допустимая нагрузка: до 1,5 т

• Исполнение: 8

• Форма корпуса: квадратная

• Материал: СЧ20

• Размер корпуса: 700×700 мм

• Диаметр проёма: 600 мм

• Внутренний размер по чертежу: Ø594 мм

• Диаметр крышки: Ø626 мм

• Диаметр верхней части крышки: Ø631 мм

• Диаметр круглой части корпуса: Ø678 мм

• Общая высота: 80 мм

• Масса крышки: 33 кг

• Масса корпуса: 41 кг

• Общая масса: 74 кг

• Транспортный объём: 0.039 м³

Доставка

Доставка люков Л(А15)-В.8-60 осуществляется автомобильным транспортом до объекта заказчика. Стоимость и сроки доставки рассчитываются индивидуально с учётом количества изделий, адреса объекта и условий разгрузки.

При перевозке изделия необходимо надёжно размещать и закреплять, исключая смещение, падение и повреждение корпуса и крышки.

Хранение

Люки следует хранить на ровном твёрдом основании в устойчивом положении. Необходимо защищать корпус, крышку и сопрягаемые поверхности от загрязнений и механических повреждений.

При штабелировании следует обеспечить устойчивость изделий.
