Люк средний чугунный С(В125)-ГТС.2-60 с запорным устройством Ø780×76 мм

Люк средний чугунный С(В125)-ГТС.2-60 предназначен для установки на смотровые колодцы городской телефонной сети.

Изделие относится к классу нагрузки B125 и рассчитано на номинальную нагрузку 125 кН (до 12,5 тонн). Исполнение 2 предусматривает запорное устройство, ограничивающее несанкционированный доступ в колодец и обеспечивающее дополнительную фиксацию крышки.

Наружный диаметр корпуса составляет 780 мм, высота корпуса — 76 мм, диаметр проёма — 600 мм. Масса изделия составляет 92 кг, в том числе масса крышки — 52 кг, корпуса — 40 кг.

Корпус и крышка изготовлены из серого чугуна СЧ20. Маркировка «ГТС» обозначает исполнение для городской телефонной сети. Изделие выполнено по чертежу 1Т-3735-02.

Характеристики

• Марка: С(В125)-ГТС.2-60

• Чертёж: 1Т-3735-02

• Назначение: городская телефонная сеть

• Тип: средний чугунный люк

• Исполнение: 2, с запорным устройством

• Класс нагрузки: B125

• Номинальная нагрузка: 125 кН

• Материал: СЧ20

• Наружный диаметр корпуса: 780 мм

• Диаметр проёма: 600 мм

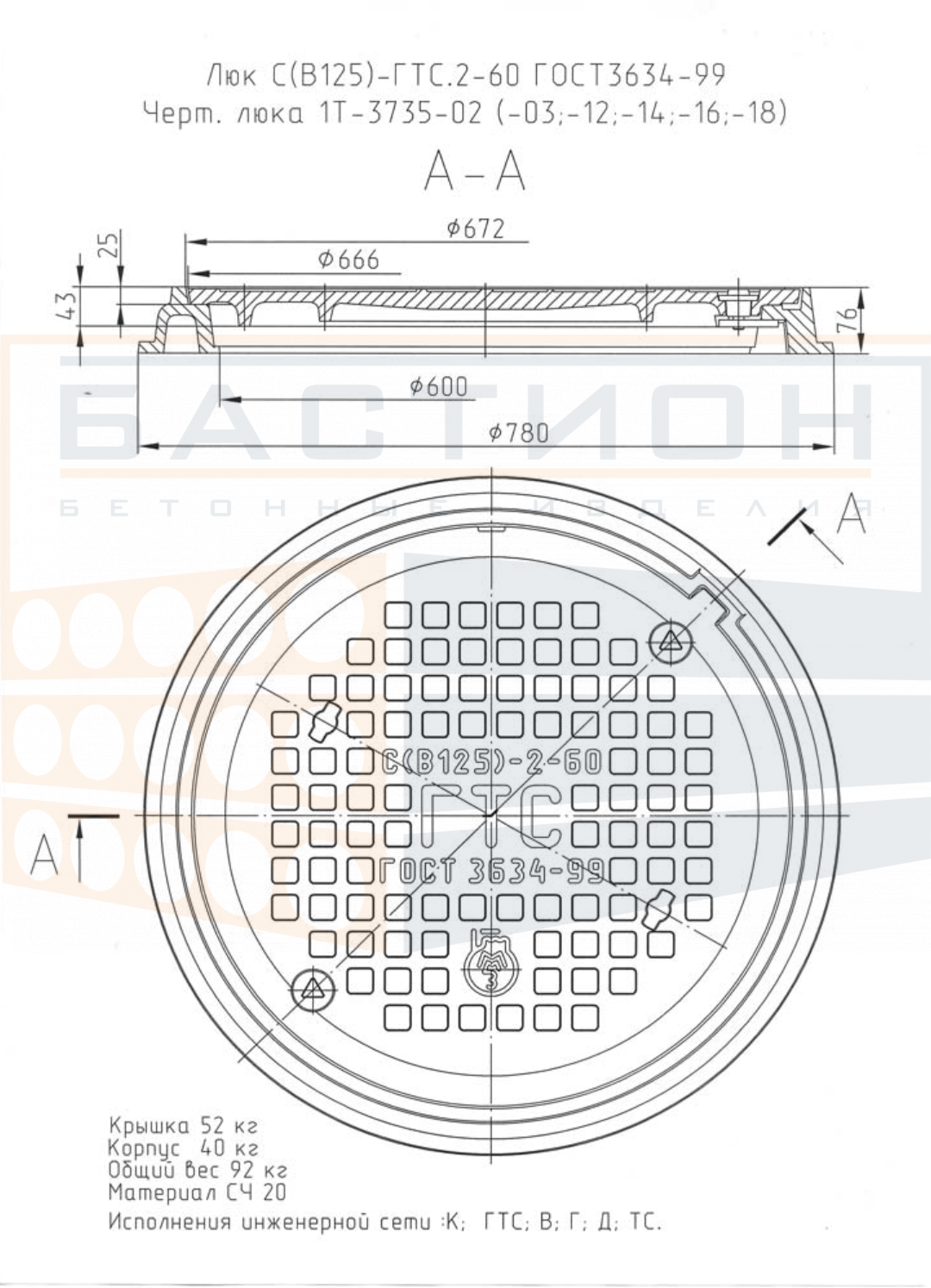

• Размеры крышки по чертежу: Ø666 / Ø672 мм

• Высота корпуса: 76 мм

• Высота крышки: 43 мм

• Масса изделия: 92 кг

• Масса крышки: 52 кг

• Масса корпуса: 40 кг

• Запорное устройство: есть

• Транспортный объём: 0.036 м³

Доставка

Доставка люков С(В125)-ГТС.2-60 осуществляется автомобильным транспортом до объекта заказчика. Стоимость и сроки доставки рассчитываются индивидуально с учётом количества изделий, адреса объекта и условий разгрузки.

При перевозке люки необходимо размещать устойчиво и надёжно закреплять, исключая смещение и механическое повреждение корпуса, крышки и запорного устройства.

Хранение

Люки следует хранить на ровном твёрдом основании в устойчивом положении. Необходимо исключить загрязнение и повреждение корпуса, крышки, запорного устройства и сопрягаемых поверхностей.

При штабелировании изделия размещают устойчиво, не допуская нагрузок, способных привести к повреждению элементов люка.
