Фундамент стаканного типа ФЖ 1М

Стандарт изготовления изделия: Серия 71159с

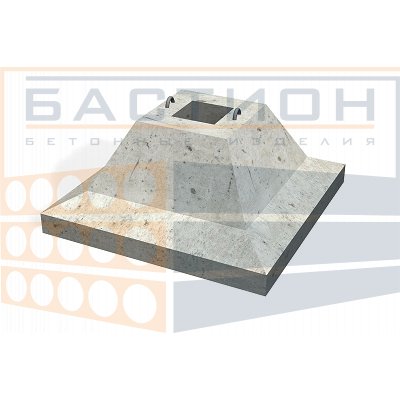

Фундаменты колонн стаканного типа ФЖ 1М — это железобетонные конструкции, предназначенные для возведения каркасных одноэтажных зданий энергетического комплекса. Они представляют собой монолитные блоки с широкой подошвой трапецеидального сечения и надставкой в форме стакана, предназначенной для установки несущих колонн.

Благодаря значительной высоте стакана обеспечивается надежная фиксация вертикальных опор. Серия 71159с регламентирует выпуск фундаментов под железобетонные колонны сечением от 750×500 мм до 300×300 мм, предлагая несколько типовых конструкций для разных нагрузок. В верхней части стакана предусмотрены два сквозных отверстия (Ø50 мм) для удобства монтажа.

Маркировка

Каждое изделие промаркировано несмываемой краской по буквенно-цифровой системе. Обозначение ФЖ1М расшифровывается следующим образом:

• ФЖ — фундаментный блок стаканного типа;
• 1 — типоразмер;
• М — обозначение модернизированной конструкции.

Область применения

Фундаменты ФЖ1М применяются для возведения теплоэнергетических станций и других промышленных зданий. Их широкая подошва позволяет равномерно распределять нагрузку на грунт, а большая площадь основания делает возможным использование на различных типах почвы.

Монтаж выполняется на насыпную подушку из песка и щебня либо на подкладные плиты.

Материалы и технология производства

Фундаменты ФЖ1М изготавливаются из тяжелого бетона класса не ниже B15, модифицированного пластификаторами. Формование производится в стационарных виброформах стаканом вниз, что обеспечивает высокую прочность, трещиностойкость и долговечность изделий.

Основные характеристики бетона:

• Водонепроницаемость: не ниже W2;
• Морозостойкость: не ниже F200.

Прочность блоков обеспечивается армированием пространственными каркасами и сварными плоскими сетками из арматуры классов A-I (ВСт3кп2) и A-III (35ГС). Защитный слой бетона — не менее 30 мм.

Контроль качества

Все изделия проходят испытания на прочность и трещиностойкость. На боковой грани блока указывается дата выпуска, вес и штамп ОТК.

Технические характеристики

• Артикул: TUB234489
• Длина: 900 мм
• Ширина: 900 мм
• Высота: 1100 мм
• Вес изделия: 1800 кг

Транспортировка и хранение

Как и любые крупногабаритные железобетонные изделия, фундаменты ФЖ1М требуют бережного обращения при транспортировке и хранении. В соответствии с рекомендациями Серии 71159с, необходимо соблюдать следующие правила:

• Перевозка производится специализированным транспортом с надежной фиксацией изделий.
• Разгрузка осуществляется с использованием грузоподъемных механизмов.
• Складирование выполняется на ровной поверхности с подкладками для предотвращения повреждений.
