Фундамент стаканного типа ФЖ 15М-2

Стандарт изготовления изделия: Серия 71159с

Фундаменты колонн стаканного типа ФЖ 15М-2 являются ключевым элементом фундаментной системы при строительстве каркасных одноэтажных зданий энергетического комплекса. Они представляют собой железобетонные конструкции с подошвой трапецеидального сечения и возвышающейся над ней надставкой в форме стакана, предназначенной для установки несущих колонн.

Серия 71159с предусматривает изготовление данных фундаментов для железобетонных колонн сечением от 750×500 мм до 300×300 мм. В верхней части стакана предусмотрены два отверстия (Ø50 мм) для удобства транспортировки и монтажа.

Маркировка

Фундаменты ФЖ 15М-2 маркируются несмываемой краской в соответствии с буквенно-цифровой системой. Варианты маркировки:

• ФЖ 15М-1
• ФЖ 15М-2

Обозначение ФЖ 15М-2 расшифровывается следующим образом:

• ФЖ — фундаментный блок стаканного типа;
• 15 — типоразмер;
• М — модернизированная конструкция;
• 2 — индекс допустимой расчетной нагрузки.

Область применения

Фундаменты ФЖ 15М-2 применяются в строительстве теплоэнергетических станций и промышленных зданий. Широкая подошва обеспечивает равномерное распределение нагрузки на грунт, а крупные размеры гарантируют устойчивость конструкции на разных типах почв.

Монтаж выполняется на песчано-щебневую подушку или подкладные плиты.

Материалы и технология производства

Фундаменты ФЖ 15М-2 изготавливаются из тяжелого бетона класса не ниже B15 с добавлением пластификаторов. Формовка выполняется в виброформах стаканом вниз, что обеспечивает высокие характеристики прочности, трещиностойкости и долговечности изделий.

Основные характеристики бетона:

• Водонепроницаемость: не ниже W2;
• Морозостойкость: не ниже F200.

Прочность достигается за счет использования пространственных каркасов и сварных сеток из арматуры A-I (ВСт3кп2) и A-III (35ГС). Защитный слой бетона — не менее 30 мм.

Контроль качества

На боковую грань каждого изделия наносятся дата выпуска, вес и штамп ОТК.

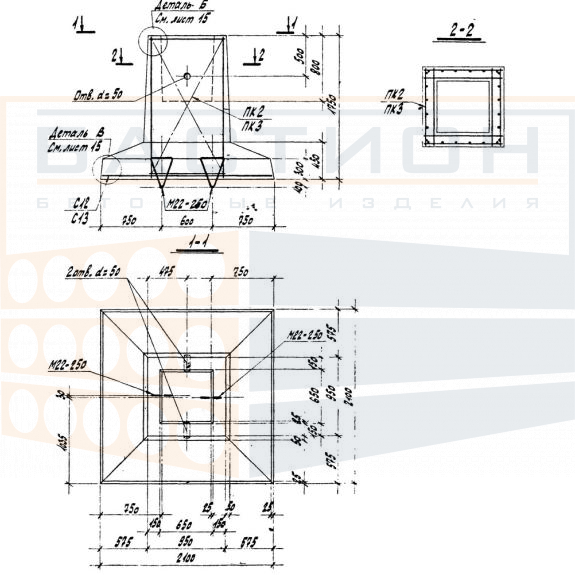

Технические характеристики

• Артикул: TUB234482
• Длина: 2100 мм
• Ширина: 2100 мм
• Высота: 1750 мм
• Вес изделия: 6700 кг

Транспортировка и хранение

Фундаменты ФЖ 15М-2 требуют осторожного обращения при складировании и транспортировке. Согласно Серии 71159с, необходимо:

• Перевозить изделия специализированным транспортом с надежной фиксацией.
• Разгружать с применением подъемных механизмов.
• Хранить на ровной площадке с подкладками для предотвращения повреждений.
