Плита П1-8 (по серии 3.503.1-41, выпуск 2)

Переходная плита П1-8 применяется в узлах сопряжения автодорожных мостов и путепроводов с насыпью. Она входит в конструкцию переходного участка между мостовым сооружением и подходной дорогой.

Конструкция

П1-8 представляет собой сборный железобетонный блок длиной 8 м и шириной 980 мм. Толщина бетонной части составляет 400 мм. Плита армируется двумя стальными сетками и имеет профилированные боковые грани. Для подъёма предусмотрены монтажные петли.

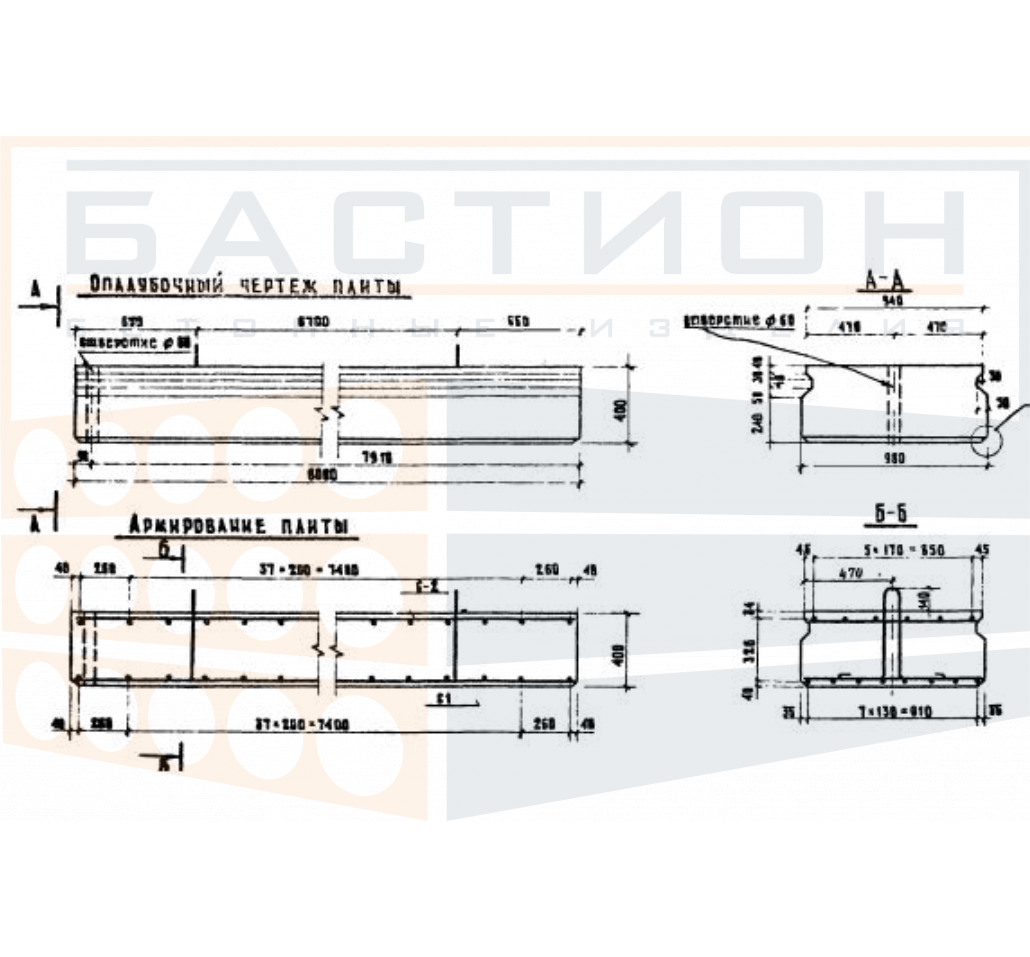

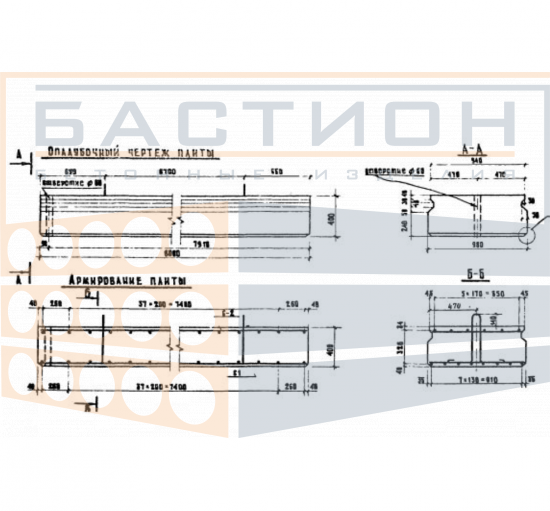

Рабочие чертежи приведены в серии 3.503-41, выпуск 2. Марка бетона по чертежу — М300, масса изделия — 7,7 т. Цифра 8 в обозначении соответствует длине плиты в метрах.

Монтаж

Плиту устанавливают грузоподъёмным оборудованием с использованием предусмотренных монтажных петель. Положение блока, устройство опор и соединений между соседними элементами определяются проектом узла сопряжения.

При заказе необходимо согласовать исполнение армирования и требования проектной документации. Подготовку основания и монтаж выполняют в последовательности, установленной проектом производства работ.

Доставка и хранение

Плиты перевозят грузовым транспортом с учётом массы и габаритов изделий. При погрузке и разгрузке используют предусмотренные монтажные петли. Схему строповки выбирают по рабочей документации; перемещение волоком и сбрасывание плит не допускаются.

Для хранения подготавливают ровную площадку с прочным основанием. Плиты размещают на деревянных подкладках, исключая непосредственный контакт с грунтом. При складировании в штабель между изделиями устанавливают прокладки, расположенные по одной вертикали с нижними подкладками. Места опирания и допустимую высоту штабеля принимают по документации изготовителя.
