Блок лекальный Ф 12.1

Блок лекальный Ф 12.1 — это железобетонный элемент сборной водопропускной трубы, предназначенный для формирования нижней части звена круглого сечения диаметром 1000 мм. Изделие воспринимает вертикальные нагрузки от грунта насыпи и временные транспортные воздействия, передавая их на основание трубы. Выполнен из тяжелого бетона, армированного стальными каркасами, что обеспечивает устойчивость к изгибающим и сжимающим усилиям.

Применяется при строительстве автомобильных и железных дорог, а также в мелиоративных системах для пропуска воды под насыпями. Неправильный выбор типоразмера или нарушение технологии монтажа могут привести к деформации трубы, снижению несущей способности или потере герметичности стыков. Точные параметры укрепления основания и засыпки назначаются проектной документацией в зависимости от высоты насыпи и класса нагрузки.

Область применения и технические особенности

Монтаж блоков производится на бетонную подготовку или грунтовое основание с выверкой по оси трубопровода. Стыковка соседних звеньев осуществляется с использованием замкового соединения, предотвращающего взаимное смещение. После установки блоков выполняется омоноличивание швов цементно-песчаным раствором или герметизирующими материалами.

• Блок лекальный Ф 12.1 предназначен для труб с отверстием 1000 мм; применяется в комплекте с другими звеньями данной серии.

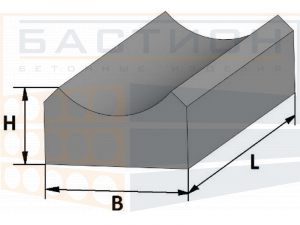

• Габаритные размеры 1250×1160×430 мм и масса 1110 кг позволяют использовать автокраны грузоподъемностью не менее 5 т для погрузочно-разгрузочных работ.
• Изделие изготавливается из тяжелого бетона класса по прочности не ниже B25 (уточняется по проекту), армированного сварными сетками и каркасами из стали класса A-III или A-I.
• Поверхность блоков, соприкасающаяся с водой, должна быть гладкой, без раковин, выколов и наплывов раствора для обеспечения гидравлической пропускной способности.
• На верхних кромках блоков предусмотрены монтажные петли, расположенные симметрично для строповки при подъеме.
• При монтаже обязательна установка резиновых уплотнителей в стыках для предотвращения фильтрации воды через соединения.

После завершения монтажа и омоноличивания швов необходимо выдержать технологический перерыв не менее суток до начала обратной засыпки пазух. Уплотнение грунта выполняется слоями толщиной не более 0,2 м с коэффициентом уплотнения не менее 0,95.

Правила хранения и транспортировки изделия

Блоки складируются на спланированной площадке с твердым покрытием, исключающим неравномерную осадку. Штабели формируются высотой не более двух рядов. Между рядами укладываются деревянные прокладки сечением не менее 50×80 мм, расположенные на расстоянии 600–700 мм от торцов блока. Верхний ряд блоков рекомендуется размещать с перевязкой швов.

Транспортировка блоков осуществляется в вертикальном положении (рабочей поверхностью вверх) с надежным креплением для предотвращения смещения и опрокидывания. Запрещается перемещение блоков волоком и свободное падение при разгрузке. Строповка производится за все монтажные петли одновременно с использованием траверсы или строп равной длины, обеспечивающих равномерное распределение усилий.
