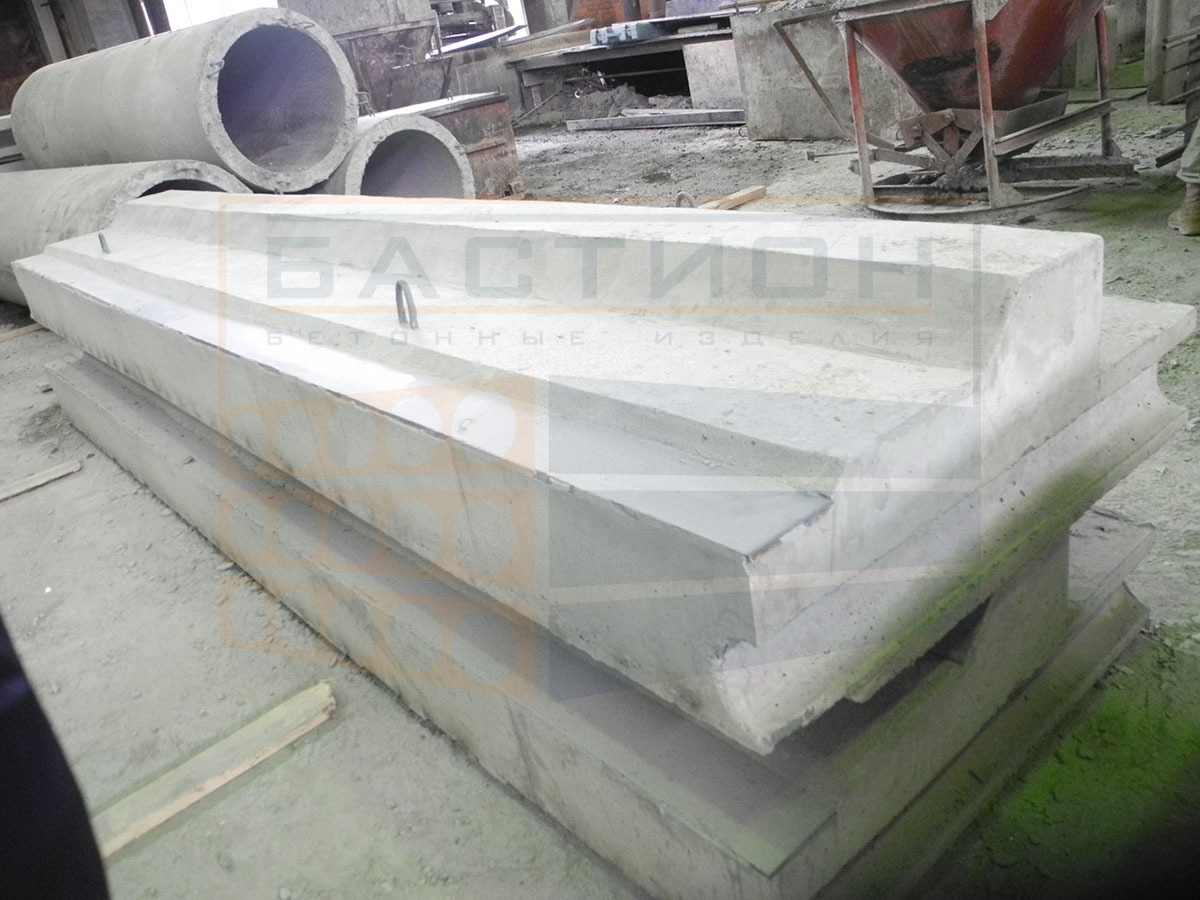

Балка Б2 по серии У-01-01/80

Балка Б2 по серии У-01-01/80 — это железобетонный линейный элемент, применяемый в сборно-монолитных заглубленных помещениях. Изделие воспринимает нагрузки от перекрытий и стен, передавая их на опорные конструкции, и обеспечивает пространственную жесткость подземных сооружений. Выполнена из тяжелого бетона с внутренним стальным армированием, что позволяет выдерживать изгибающие моменты и сжимающие усилия. Габаритные размеры: длина 5700 мм, ширина 800 мм, высота 1040 мм, масса 6800 кг.

Балка Б2 применяется в составе перекрытий по серии У-01-01/80, выпуск 1. На нее опираются стеновые панели и плиты перекрытия, поэтому точность монтажа и качество замоноличивания стыков определяют несущую способность конструкции. Ошибки при установке могут вызвать перераспределение нагрузок, трещины и деформации. Класс бетона и марка арматуры назначаются проектом; допускается эксплуатация в сухих и влажных грунтах с обязательной гидроизоляцией.

Область применения и технические особенности

Монтаж балки Б2 осуществляется на выровненное основание с обеспечением проектного опирания. Сопряжение со стеновыми панелями и плитами перекрытия выполняется сваркой закладных деталей и последующим замоноличиванием бетоном. Изделие устанавливается в проектное положение с выверкой по осям и отметкам.

• Балка предназначена для перекрытий заглубленных помещений, воспринимает нагрузки от вышележащих конструкций.
• Изделие рассчитано на эксплуатацию в условиях агрессивной среды при наличии защиты по проекту.
• Установка производится на опорные столбики или консоли стеновых панелей в соответствии с чертежами серии.
• Допускается монтаж только при положительной температуре, если иное не указано в ППР.
• Закладные детали должны быть очищены от загрязнений перед сваркой; швы выполняются по проекту.
• Перед установкой проверяется отсутствие сколов, трещин и обнажения арматуры; дефектные изделия не монтируются.
• Замоноличивание стыков производится бетоном класса не ниже проектного с тщательным уплотнением.

Соблюдение технологии монтажа и замоноличивания обеспечивает совместную работу всех элементов перекрытия и сохранение проектных характеристик в процессе эксплуатации.

Правила хранения и транспортировки изделия

Балки Б2 хранятся на ровной площадке, исключающей неравномерную осадку. Изделия укладываются горизонтально на прокладки толщиной не менее 50 мм, расположенные в местах строповки. Высота штабеля не должна превышать допустимую для данного типа изделий и указывается в проекте. Длительное хранение требует укрытия от осадков для предотвращения коррозии арматуры.

Транспортировка осуществляется в горизонтальном положении на специальных ложементах или прокладках с фиксацией от смещения. Погрузка и разгрузка производятся крановым оборудованием за строповочные петли. Запрещается перевозка навалом, сбрасывание или подвергание изделий ударным нагрузкам. При погрузке избегать повреждения рабочих поверхностей и закладных деталей.
