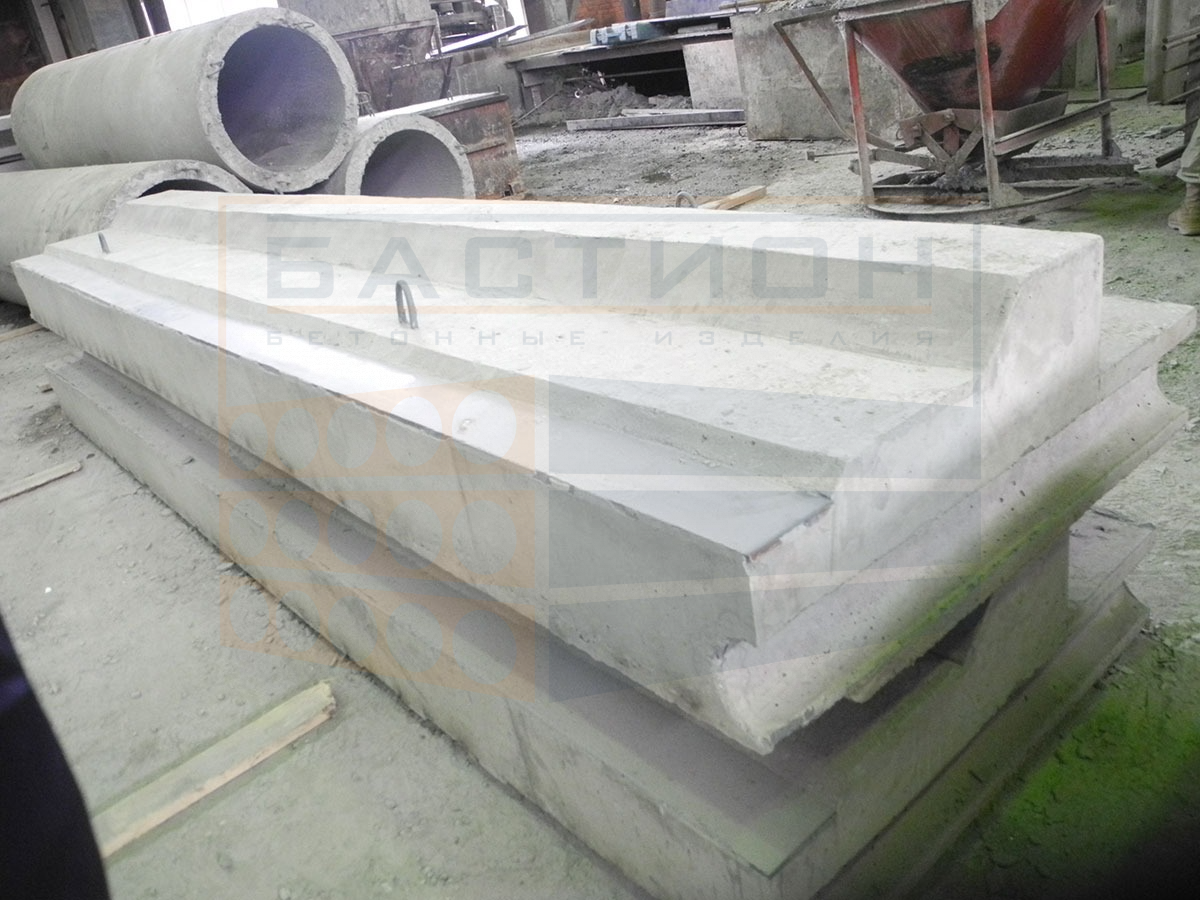

Балка Б3 по серии У-01-01/80

Балка Б3 по серии У-01-01/80 — это железобетонное изделие, предназначенное для перекрытия пролетов в сборно-монолитных заглубленных помещениях, разработанных по серии У-01-01/80 выпуск 1. Балка воспринимает и передает нагрузки от вышележащих конструкций и грунта на опорные элементы, обеспечивая пространственную жесткость сооружения. Применение тяжелого бетона и стального армирования позволяет изделию работать в условиях высоких эксплуатационных нагрузок.

Изделие используется при строительстве заглубленных помещений различного назначения, где требуется несущая способность, устойчивость к воздействию грунтовых вод и агрессивных сред. Ошибки при подборе или монтаже балки могут привести к деформациям перекрытий, снижению несущей способности и нарушению герметичности подземной части сооружения.

Область применения и технические особенности

Монтаж балки Б3 выполняется на опорные консоли или стены с обеспечением проектной глубины опирания, указанной в рабочей документации. Соединение с другими элементами осуществляется через закладные детали и арматурные выпуски с последующим бетонированием швов. Геометрические параметры: длина 5700 мм, ширина 800 мм, высота 1040 мм, масса 6800 кг.

• Изделие применяется в перекрытиях заглубленных помещений по серии У-01-01/80, воспринимая вертикальные нагрузки от собственного веса, вышележащих конструкций и временных воздействий.
• Балка может эксплуатироваться в условиях грунтовых вод и агрессивных сред; по проекту требуются гидроизоляция и защита арматурных выпусков от коррозии.
• Строповка производится за монтажные петли с использованием траверс; не допускается подъем за арматурные выпуски или закладные детали.
• Перед установкой необходимо проверить соответствие опорных поверхностей проектным отметкам и отсутствие повреждений кромок и углов.
• Сварные соединения закладных деталей выполняются по проекту с последующим контролем качества швов и антикоррозийной защитой.
• Проектные параметры (класс бетона, армирование, расчетные нагрузки) задаются рабочей документацией на конкретное сооружение.

Выбор балки и организация монтажа должны соответствовать требованиям серии У-01-01/80 выпуск 1 и проектной документации. Соблюдение технологии установки и стыковки обеспечивает долговременную эксплуатационную надежность конструкции.

Правила хранения и транспортировки изделия

Балки складируются на выровненной площадке с твердым покрытием, исключающим просадку и деформации. Изделия укладываются в горизонтальном положении на деревянные прокладки толщиной не менее 150 мм, расположенные в местах опирания (на расстоянии 1/5 длины от торцов). Высота штабеля и количество рядов устанавливаются проектом или рекомендациями производителя.

Транспортировка осуществляется в горизонтальном положении с фиксацией от смещения и раскачивания. Погрузка и выгрузка производятся с применением траверс или строп, исключающих удары и резкие рывки. Запрещается перемещение изделий волоком, сбрасывание или использование поврежденных монтажных петель.
