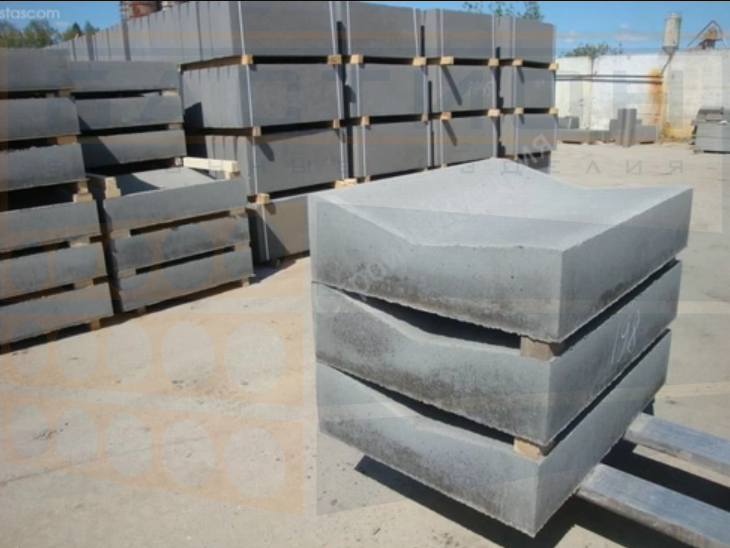

Блок бетонный Б-1-20-50 по серии 3.503.1-66

Блок бетонный Б-1-20-50 — сборный элемент водоотводных сооружений на автомобильных дорогах, выпускаемый по серии 3.503.1-66. Применяется в составе бетонных водоотводных лотков для организованного отвода поверхностных вод от дорожного полотна.

Основные характеристики

Марка изделия: Б-1-20-50

Нормативный документ: серия 3.503.1-66

Длина: 1000 мм

Ширина: 500 мм

Высота: 250 мм

Масса: 240 кг

Объём бетона: 0,100 м³

Бетон: тяжёлый, марка М300 по серии, современное обозначение класса — В22,5

Расход стали: 2,93 кг

Морозостойкость и водонепроницаемость: назначаются проектом с учётом климатических условий и характеристик водной среды

Описание

Блок бетонный Б-1-20-50 представляет собой сборный элемент водоотводных сооружений, применяемых при строительстве автомобильных дорог. Изделие входит в номенклатуру серии 3.503.1-66.

Блок используется в составе бетонных водоотводных лотков, предназначенных для организованного сбора и отвода поверхностных вод от дорожного полотна. Конкретное расположение изделия, конструкция основания и сопряжение с соседними элементами определяются проектной документацией.

Изделие изготавливается из тяжёлого бетона марки М300, соответствующей современному классу прочности В22,5. Требования к морозостойкости и водонепроницаемости бетона устанавливаются проектом в зависимости от климатического района строительства, условий эксплуатации и степени агрессивности водной среды.

Для выполнения погрузочно-разгрузочных и монтажных операций в конструкции предусмотрены стальные монтажные элементы.

Область применения

Блок Б-1-20-50 применяется:

• при строительстве водоотводных сооружений на автомобильных дорогах;
• в составе бетонных прикромочных и придорожных водоотводных систем;
• для устройства сборных бетонных лотков;
• при организации отвода дождевых и талых вод от дорожного полотна;
• при строительстве и реконструкции дорожной водоотводной инфраструктуры.

Применение изделия и его расположение в сооружении должны соответствовать рабочему проекту и решениям серии 3.503.1-66.

Особенности изделия

• Нормативная конструкция по серии 3.503.1-66.
• Стандартные размеры, обеспечивающие совместимость с проектными элементами водоотводного сооружения.
• Тяжёлый бетон марки М300, рассчитанный на эксплуатацию в дорожных конструкциях.
• Возможность назначения требуемых показателей морозостойкости и водонепроницаемости под условия конкретного объекта.
• Монтажные элементы для механизированной погрузки, разгрузки и установки.
• Заводское изготовление с контролем размеров и качества бетонной поверхности.

Монтаж

Монтаж блока Б-1-20-50 выполняется в соответствии с проектной документацией и рабочими чертежами серии 3.503.1-66.

До начала работ необходимо подготовить и выровнять основание, предусмотренное проектом. Положение блока, уклон водоотводной конструкции, способ сопряжения с соседними элементами и требования к заделке соединений определяются проектным решением.

Подъём и установка изделия выполняются грузоподъёмной техникой с использованием предусмотренных монтажных элементов. Не допускаются сбрасывание блока, волочение по основанию, ударные нагрузки и подъём способами, способными повредить бетон или монтажные петли.

После установки проверяются проектное положение изделия, отметки, уклон водоотводной системы и устойчивость основания.

Транспортировка и хранение

Блоки Б-1-20-50 перевозят автомобильным транспортом с фиксацией от продольного и поперечного смещения. Между изделиями и кузовом устанавливают деревянные прокладки, исключающие удары и повреждение бетонных поверхностей.

Погрузку и разгрузку выполняют механизированным способом. Сбрасывание изделий и перемещение волоком не допускаются.

Хранить блоки следует на выровненной площадке с твёрдым основанием. Изделия размещают на деревянных подкладках и прокладках, расположенных по вертикали одна над другой. Схема складирования и количество ярусов должны обеспечивать устойчивость штабеля и сохранность изделий.

Как заказать

Чтобы заказать блоки бетонные Б-1-20-50, укажите необходимое количество изделий, адрес доставки и требования проекта к бетону, морозостойкости и водонепроницаемости.

Стоимость и сроки изготовления зависят от объёма заказа, требуемых характеристик бетона и условий доставки. Актуальную цену уточнит менеджер при обработке заявки.
