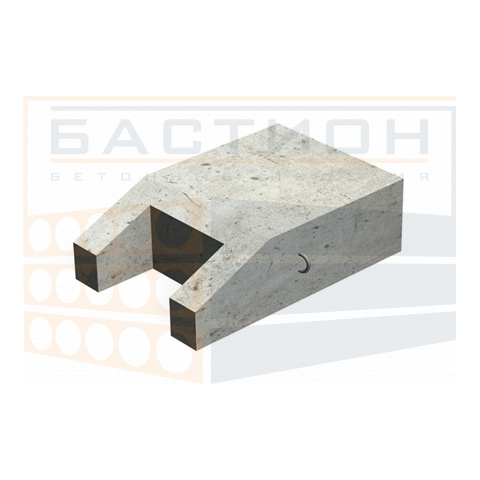

Блок бетонный Б-9 по серии 3.503.1-66

Блок бетонный Б-9 по серии 3.503.1-66 — это элемент укрепления откосов и дна водоотводных канав, кюветов и других линейных сооружений дорожного водоотвода. Изделие предназначено для защиты грунтовых поверхностей от размыва поверхностными водами и обеспечения устойчивости земляного полотна. Блок выполняется из тяжелого бетона с внутренним стальным армированием, что обеспечивает восприятие механических нагрузок и длительную эксплуатацию в условиях воздействия влаги.

Применяется в составе сборных конструкций укрепления кюветов согласно проектной документации дорожного строительства. Использование блока Б-9 позволяет исключить деформации откосов, предотвратить эрозию почвы и снизить затраты на эксплуатационное содержание водоотводных систем. Неправильный подбор типоразмера или нарушение технологии укладки могут привести к смещению элементов и потере гидравлической функции лотка.

Область применения и технические особенности

Блоки Б-9 укладываются на подготовленное основание с устройством щебеночной подготовки или песчаной подушки по проекту. Сопряжение с соседними блоками выполняется встык, при необходимости с заполнением швов цементно-песчаным раствором. Геометрические размеры 800×510×250 мм и масса 210 кг обеспечивают возможность ручной установки с использованием средств малой механизации.

• Назначение: укрепление откосов и дна кюветов для защиты от размыва атмосферными осадками и талыми водами.
• Условия применения: открытые водотоки с неагрессивной средой, для агрессивных сред требуется дополнительная защита согласно СП.
• Монтаж: на выровненное основание с проектным уклоном, блоки укладываются с перевязкой швов по длине.
• Материал: тяжелый бетон класса по прочности на сжатие, заданного проектом, с арматурным каркасом, обеспечивающим трещиностойкость при транспортировке и эксплуатации.
• Ограничения: не допускается укладка на пучинистые грунты без подготовки, а также на основание с отклонением от проектных отметок более 10 мм.

Для надежной фиксации блоков в проектном положении необходимо обеспечить их плотное прилегание друг к другу и к основанию. Возможна установка на цементно-песчаную стяжку толщиной не менее 30 мм.

Правила хранения и транспортировки изделия

Складирование блоков производится на спланированной площадке с твердым покрытием, исключающим просадки. Блоки укладываются в штабель высотой не более 2 метров на деревянные прокладки толщиной не менее 50 мм, расположенные под монтажными петлями. Между рядами прокладки устанавливаются строго вертикально одна над другой. Допускается хранение блоков в один ряд при отсутствии прокладок, если нижняя плоскость опирается на ровное основание.

Транспортировка осуществляется в автомобилях с бортами или на специализированных палетах. Блоки должны быть зафиксированы от смещения и ударов. Запрещается перевозка блоков навалом, а также сбрасывание при погрузочно-разгрузочных работах. Строповка производится за монтажные петли с использованием траверс, исключающих перекос.
