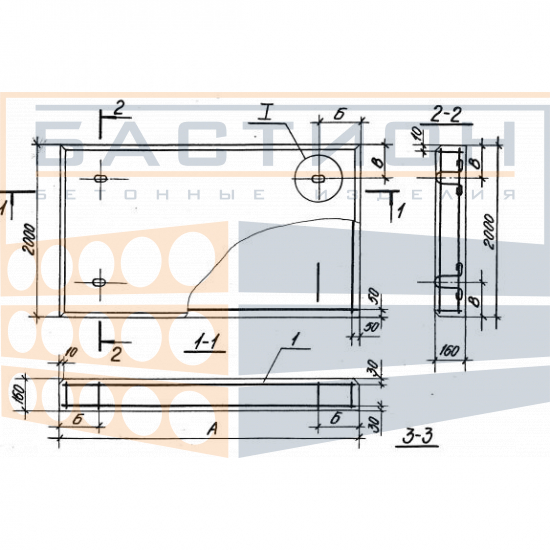

Плита сборная усиленная ПУ35.20.1,6

Железобетонные плиты покрытия ПУ 35-20-1,6

Назначение и нормативная база

Плиты покрытия ПУ 35-20-1,6 представляют собой сборные железобетонные конструкции усиленного типа, предназначенные для устройства несущих покрытий на объектах с повышенными эксплуатационными нагрузками. Производство и технические параметры изделий регламентированы нормами Серии 3.504.1-20.

Система маркировки

Маркировка изделия расшифровывается следующим образом:
- П — плита покрытия.
- У — усиленное исполнение.
- 35 — длина в дециметрах (3500 мм).
- 20 — ширина в дециметрах (2000 мм).
- 1,6 — высота в дециметрах (160 мм).

На торец каждой плиты наносится несмываемой краской маркировка, содержащая полное обозначение изделия, данные о производителе, дате изготовления и массе.

Основные технические параметры

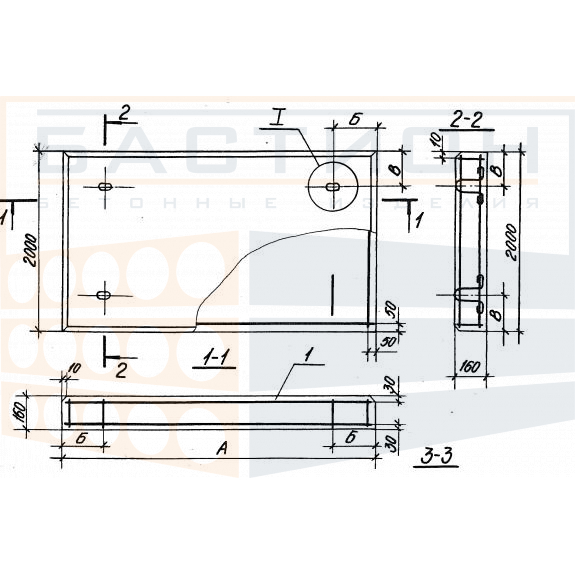

- Габаритные размеры: 3500×2000×160 мм.
- Масса: 2800 кг.
- Об- ъем бетона: 1,12 м³.
- Расчетные нагрузки: Соответствуют схемам Н-10, Н-30 и КВ-70, что допускает их использование для многоярусного складирования морских контейнеров.
- Класс бетона: М400.
- Армирование: Сварные каркасы из стержневой арматуры классов A-I и A-III.
- Защитный слой бетона: Не менее 20 мм.

Область применения

Плиты рекомендованы для устройства покрытий:
- Портовых терминалов и логистических комплексов.
- Распределительных и складских центров.
- Проездов и площадок промышленных предприятий.
- Объектов, к долговечности и несущей способности которых предъявляются повышенные требования.

Требования к транспортировке, складированию и монтажу

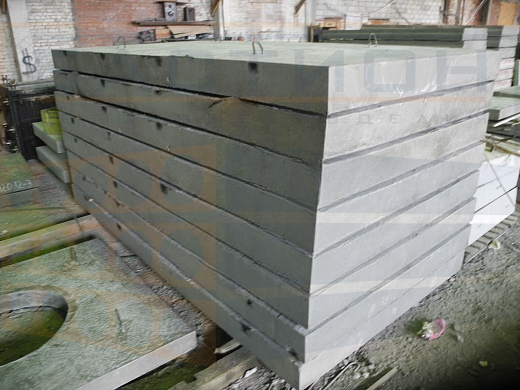

- Складирование: Допускается штабелирование на деревянных прокладках, исключающее точечные нагрузки и изгибные деформации.
- Транспортировка и монтаж: Перемещение и установка плит производятся за счет строповочных петель, входящих в состав арматурного каркаса. Все операции должны выполняться в соответствии с положениями Серии 3.504.1-20 во избежание механических повреждений.
