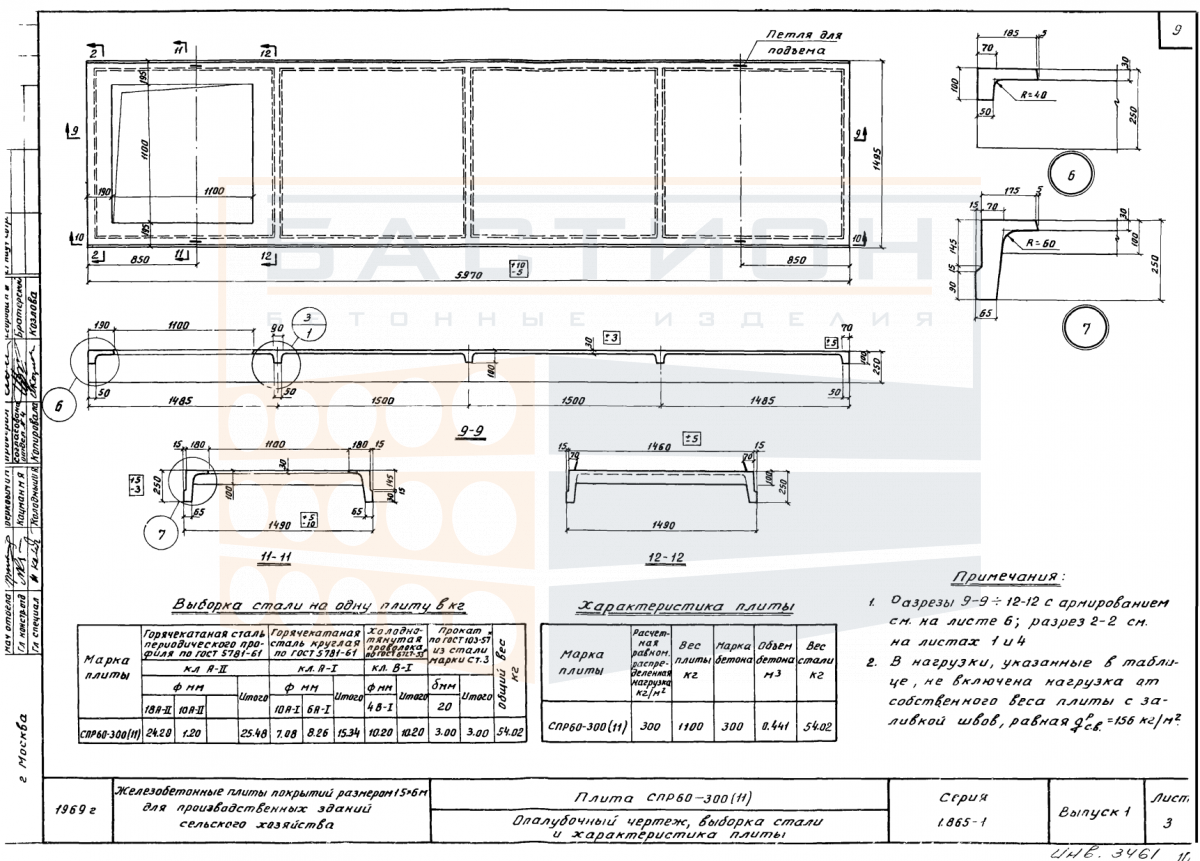

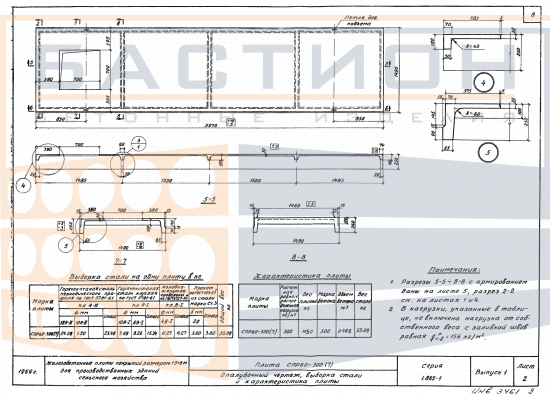

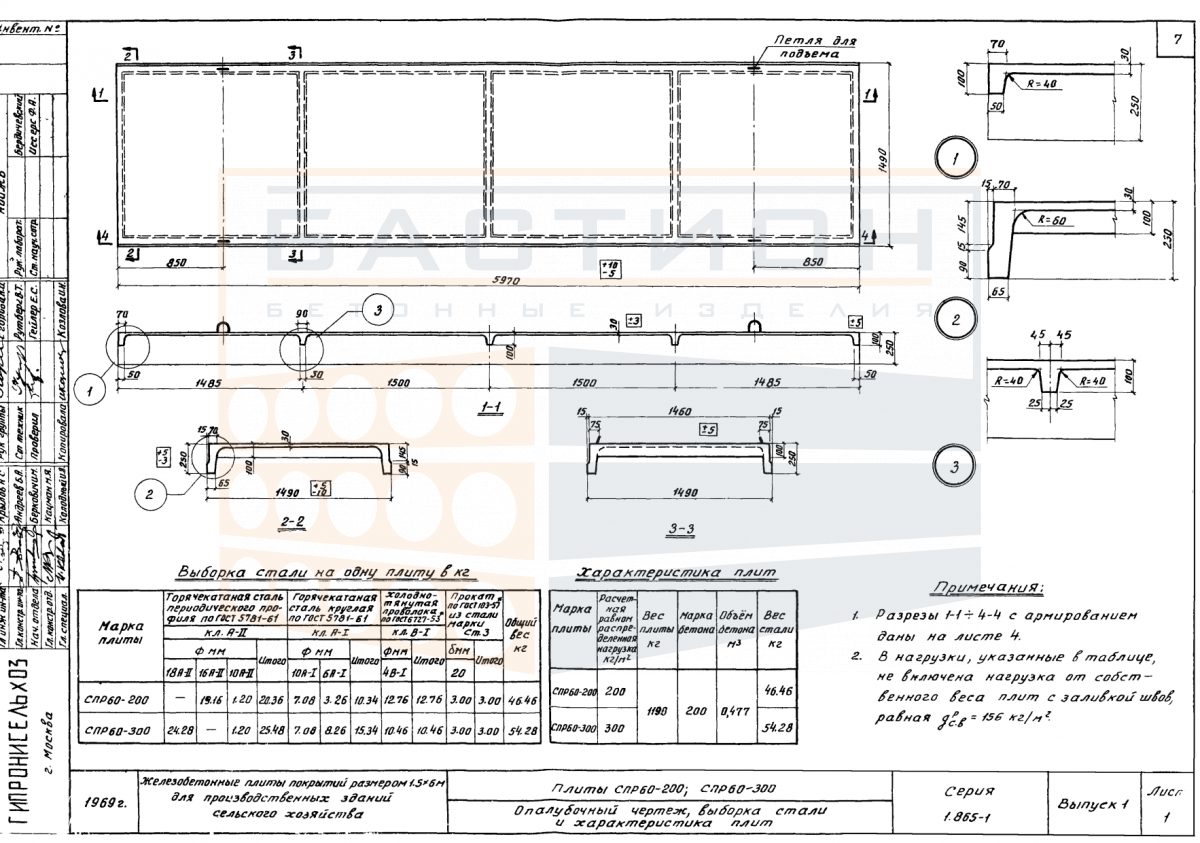

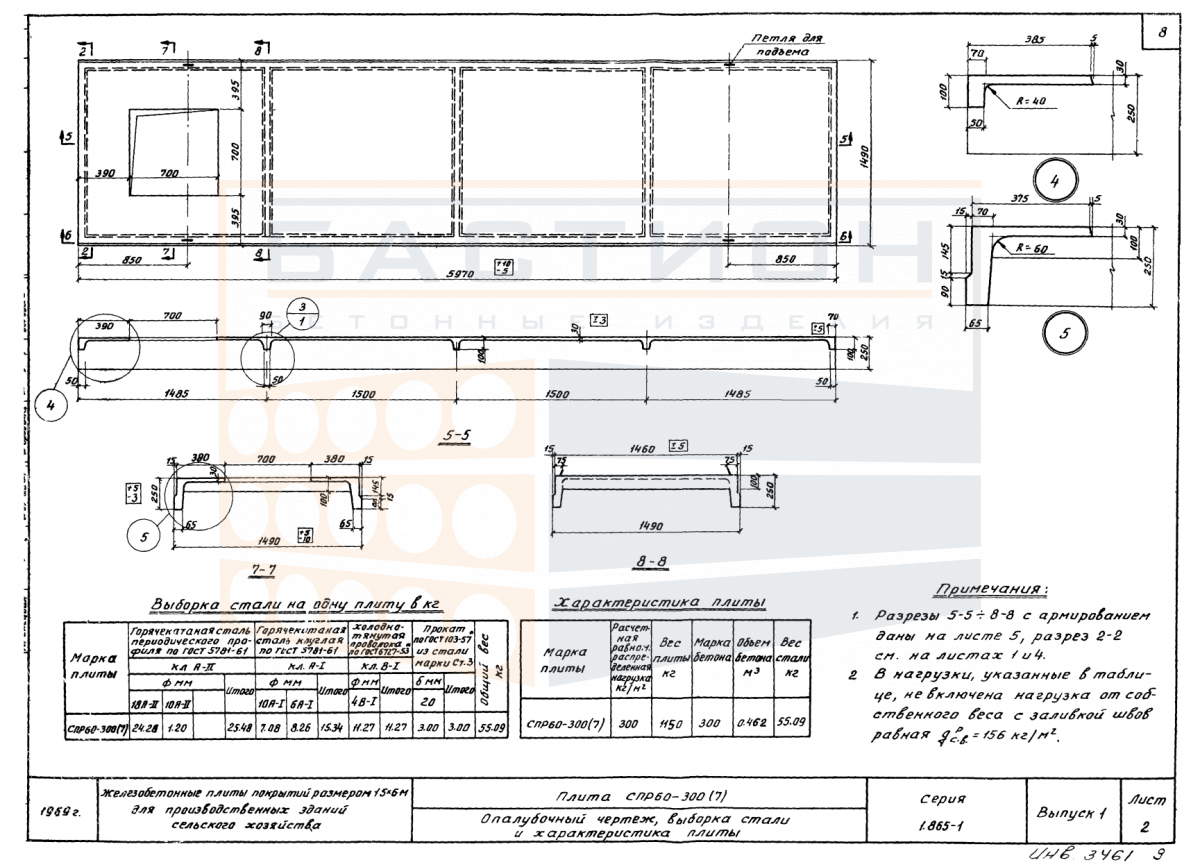

Плита ребристая СПР 60-200 (7, 11), серия 1.865-1, выпуск 1

Плита ребристая СПР 60-200 (7, 11) серии 1.865-1, выпуск 1 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования сборного перекрытия. Продольные и поперечные ребра обеспечивают жесткость конструкции и восприятие изгибающих нагрузок, передавая усилия от собственного веса, полезной нагрузки и временных воздействий на опорные элементы — стены, балки или ригели.

В составе перекрытий промышленных и гражданских зданий плита работает в пролете между несущими опорами. Типоразмер относится к решениям серии 1.865-1, предназначенным для создания сборных железобетонных перекрытий с нормативными нагрузками. Ошибки при проектировании опирания или монтаже могут привести к перераспределению усилий и снижению несущей способности, поэтому глубина опирания, положение по осям и качество швов должны соответствовать рабочим чертежам серии.

Область применения и технические особенности

Монтаж плиты выполняется на предварительно подготовленные опорные поверхности с обеспечением проектной глубины заделки. Ребра ориентируются в направлении, указанном в проекте, и должны находиться в одной горизонтальной плоскости с соседними элементами. Пустоты между плитами заполняются бетоном с последующим омоноличиванием швов. Для связи с несущими конструкциями используются закладные детали и выпуски арматуры, предусмотренные серией.

• Опирание плиты производится по двум коротким сторонам на несущие конструкции; глубина опирания задается рабочей документацией серии 1.865-1.
• Продольные и поперечные ребра работают как элементы жесткости, воспринимающие изгибающие моменты; их целостность не должна нарушаться при транспортировке и монтаже.
• При укладке необходимо обеспечить проектное положение по высотным отметкам и осям; отклонение от горизонтальной плоскости смежных плит не должно превышать допусков, указанных в проекте.
• Швы между плитами заполняются цементно-песчаным раствором или мелкозернистым бетоном проектного класса; при необходимости выполняется анкеровка выпусков арматуры.
• В опорных зонах не допускаются повреждения бетона, сколы ребер и обнажение арматуры; при наличии дефектов требуется оценка пригодности.

Таким образом, применение плиты СПР 60-200 требует строгого соблюдения проектных параметров опирания, качества монтажного шва и целостности ребер для обеспечения расчетной работы перекрытия.

Правила хранения и транспортировки изделия

Складирование плиты выполняется в горизонтальном положении на ровном твердом основании. Под опорные зоны укладываются деревянные или бетонные прокладки, расположенные строго по вертикали в каждом ряду. Хранение в штабеле производится через прокладки, совпадающие по вертикали; высота штабеля определяется из условий устойчивости и допустимых нагрузок на нижнее изделие.

Транспортировка плиты осуществляется в горизонтальном положении на специализированном транспорте с фиксацией от смещений. Запрещается перевозка навалом или с опиранием на ребра. Строповка выполняется за монтажные петли с использованием траверс, исключающих перекос и ударные нагрузки. Защита торцов и ребер от механических повреждений при погрузке и разгрузке обязательна.
