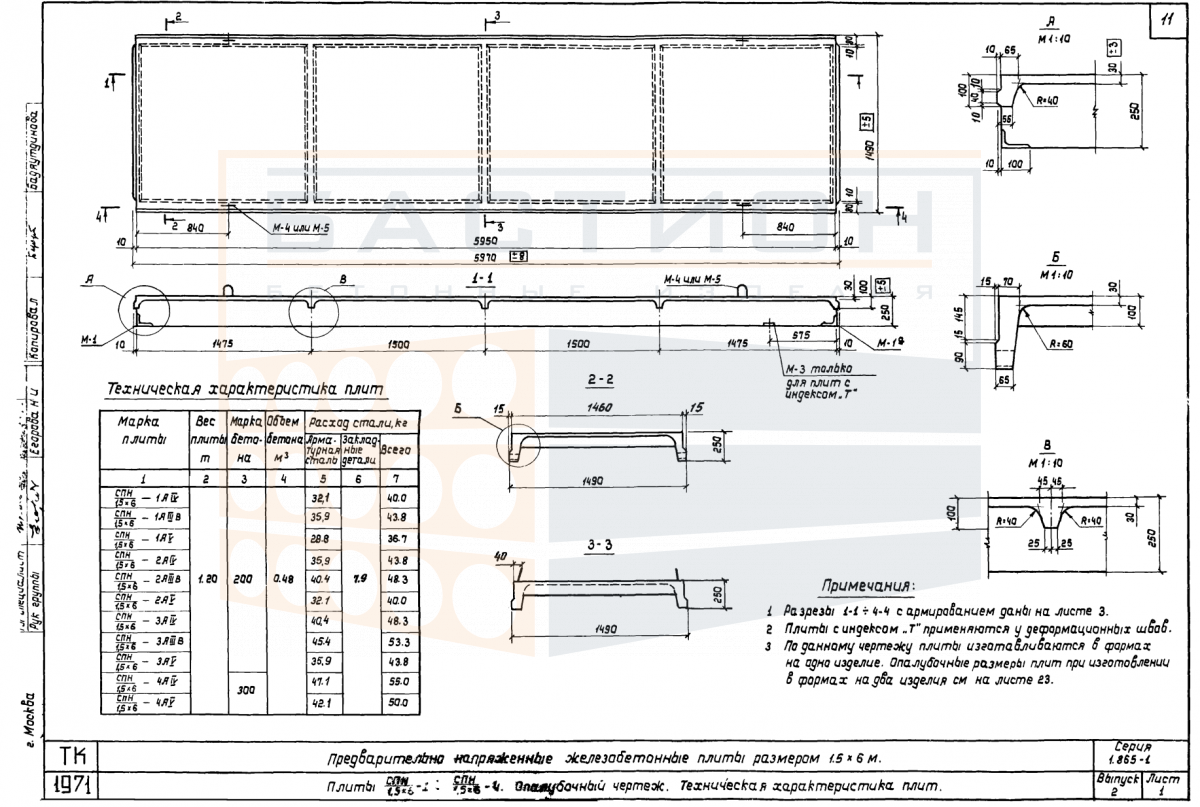

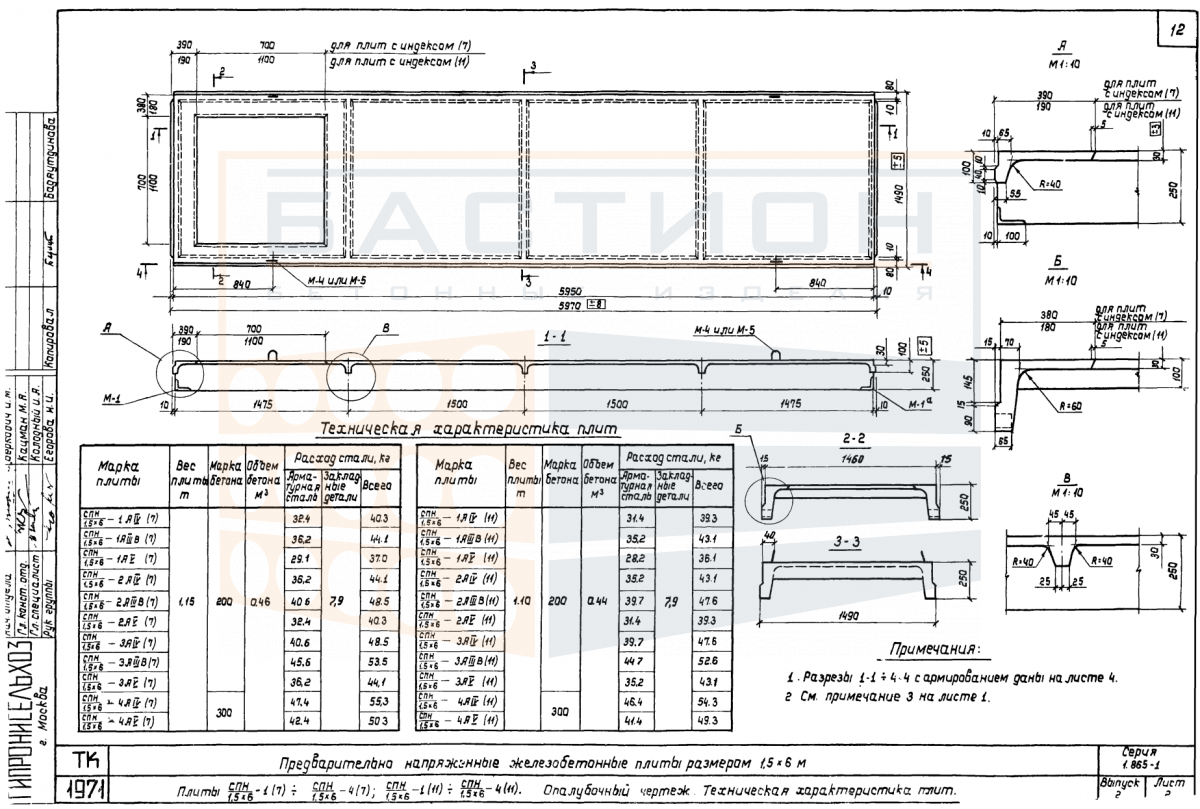

Плита ребристая СПН 1/2/3/4 АIV (AIIIв, АV) (7, 11), серия 1.865-1, выпуск 2

Плита ребристая СПН серии 1.865-1 выпуска 2 — это железобетонный элемент горизонтальной несущей системы здания, предназначенный для формирования междуэтажных перекрытий и покрытий в промышленных и гражданских сооружениях. Продольные ребра воспринимают изгибающие нагрузки и передают усилия на несущие стены или ригели. Материал — тяжелый бетон с внутренним стальным армированием, что обеспечивает работу элемента в пролете. Конструкция рассчитана на опирание по двум сторонам, при этом торцевые зоны являются ответственными участками, воспринимающими поперечную силу.

Изделие применяется в зданиях с шагом поперечных несущих конструкций до 6 м. В зависимости от класса арматуры (АIV, AIIIв, АV) и расчетной нагрузки в маркировке указываются варианты исполнения. Ширина плиты 1490 мм обеспечивает удобство раскладки в плане, а высота 250 мм позволяет перекрывать пролеты без дополнительных опор. Монтаж ведется с использованием крана, строповка осуществляется за монтажные петли. При установке требуется выверка отметок опорных площадок и обеспечение проектной глубины опирания.

Область применения и технические особенности

Плита применяется в составе сборных железобетонных перекрытий по серии 1.865-1, выпуск 2. Ключевые особенности монтажа и эксплуатации приведены ниже.

• Работает в пролете между несущими опорами (стенами или ригелями), передавая равномерно распределенную нагрузку от вышележащих конструкций.
• Опирание выполняется на две стороны с обеспечением проектного защемления или свободного опирания в зависимости от узла.
• Ребра плиты ориентированы продольно; при монтаже не допускается перекос и смещение относительно проектных осей.
• Торцевые участки являются зонами концентрации напряжений; повреждения при транспортировке или строповке недопустимы.
• Швы между смежными плитами заполняются бетоном или раствором по проекту, анкеровка связей выполняется в соответствии с рабочей документацией.
• Монтажные петли рассчитаны на подъем и укладку; после установки петли обрезают или замоноличивают.
• Для изделий с разной несущей способностью (по армированию) маркировка уточняется проектом; замена допустима только после проверки нагрузок.

Для предотвращения ошибок при монтаже необходимо контролировать совпадение отметок опорных поверхностей и отсутствие мусора в швах. После укладки плиты соединяются с несущими элементами сваркой закладных деталей или анкеровкой.

Правила хранения и транспортировки изделия

На стройплощадке плиты складируются в горизонтальном положении на ровном основании, исключающем просадку. Прокладки размещаются в опорных зонах (на расстоянии от торцов), при этом их расположение по вертикали в штабеле должно совпадать. Высота штабеля назначается с учетом массы изделий и прочности прокладок, не допуская контакта плит друг с другом и повреждения монтажных петель.

При транспортировке плиты фиксируются в кузове от продольных и поперечных смещений. Перевозка навалом или с опиранием на ребра запрещена. Погрузка и выгрузка производятся с использованием траверс или строп, исключающих перекос и ударные нагрузки. Маркировка наносится на боковой грани, читаемость сохраняется в течение всего срока обращения.
