Плита ребристая РПк 10-20, серия 3.820-6, выпуск 5

Плита ребристая РПк 10-20 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Изделие относится к серии 3.820-6, выпуск 5, которая регламентирует типовые решения для сборных железобетонных перекрытий. Конструкция плиты включает продольные ребра, работающие как балки, воспринимающие изгибающие нагрузки от веса пола, перегородок, оборудования и людей.

Применение плиты рассчитано на опирание по двум сторонам на несущие стены, балки или ригели. Наличие ребер обеспечивает высокую несущую способность при относительно небольшой массе элемента. Правильный монтаж и проектная глубина опирания являются ключевыми условиями для равномерной передачи нагрузки на нижележащие конструкции. Отклонения от проектного положения ребер или недостаточное опирание могут привести к перераспределению усилий и снижению эксплуатационной надежности перекрытия.

Область применения и технические особенности

Плита РПк 10-20 монтируется в перекрытиях жилых, общественных и промышленных зданий с сухим и нормальным влажностным режимом. Укладка элемента производится на выровненное основание с нанесением раствора в опорные зоны. Сопряжение со смежными конструкциями выполняется по рабочим чертежам серии, включая анкеровку и омоноличивание швов.

• Изделие предназначено для опирания по коротким сторонам; продольные ребра ориентируются вдоль пролета между несущими опорами.
• Глубина опирания плиты на стены или ригели должна соответствовать значениям, указанным в проектной документации по серии 3.820-6.
• Торцевые участки ребер не должны иметь сколов и трещин, так как в этих зонах сосредоточены основные сжимающие и сдвигающие напряжения.
• Монтаж плиты выполняется с применением траверсы или стропов за монтажные петли; угол между стропами и вертикалью не должен превышать 90°.
• После укладки соседних плит швы между ними заполняются цементно-песчаным раствором или бетоном по проекту для обеспечения совместной работы элементов.
• Проектное положение плиты выверяется по отметкам осей; перекос и смещение относительно опорных поверхностей не допускаются.
• Пустоты между ребрами не используются для прокладки коммуникаций, не предусмотренных рабочими чертежами, во избежание ослабления сечения.

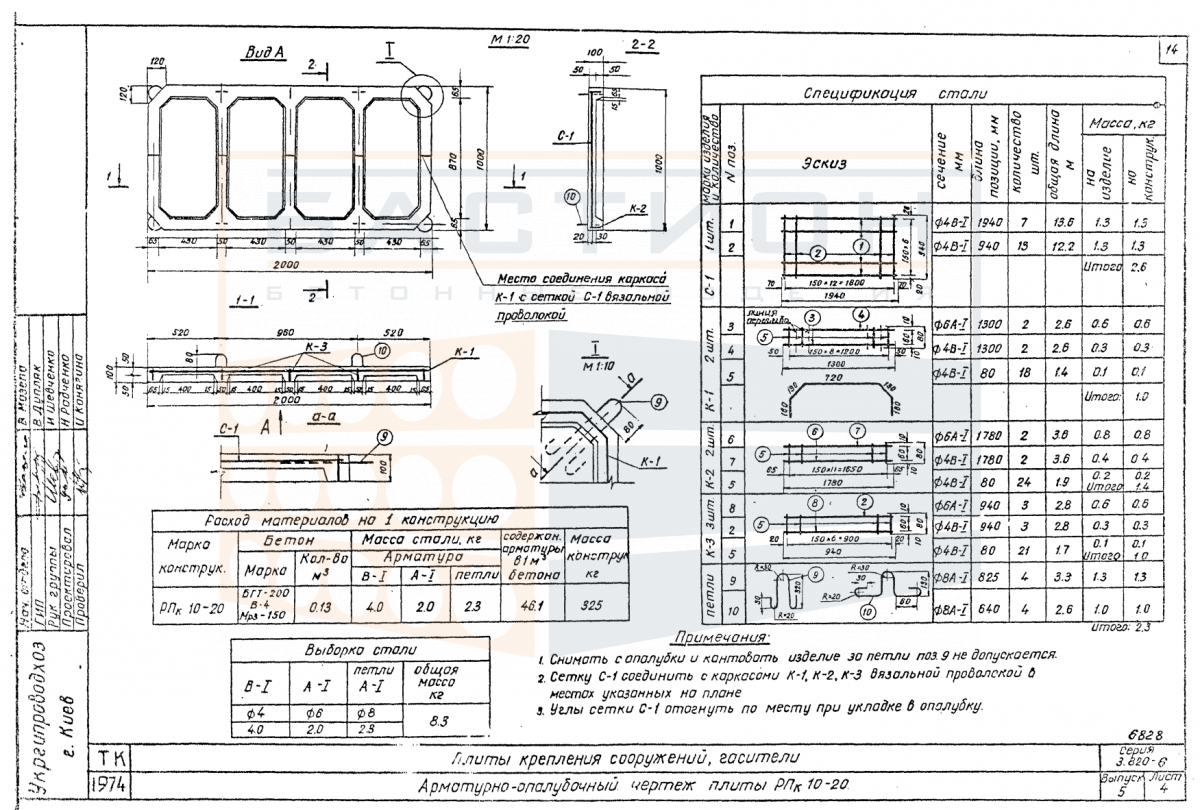

Технические параметры опирания и армирования уточняются по рабочей документации серии. При подборе крана необходимо учитывать массу изделия 325 кг и габариты 2000×1000×100 мм.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладываются в местах, соответствующих опорным зонам (под ребрами), строго одна над другой по вертикали. Высота штабеля ограничивается несущей способностью нижних изделий и условиями безопасности, обычно не более 8–10 рядов.

Транспортировка осуществляется в кузове автомобиля с фиксацией от продольных и поперечных смещений. Плиты укладываются на деревянные подкладки, расположенные под опорными зонами. Перевозка навалом или с опиранием на слабые кромки ребер запрещается. При погрузке и разгрузке исключаются удары, падения и касание монтажных петель о посторонние предметы. Маркировка и приемка выполняются в соответствии с требованиями ГОСТ 13015-2012.
