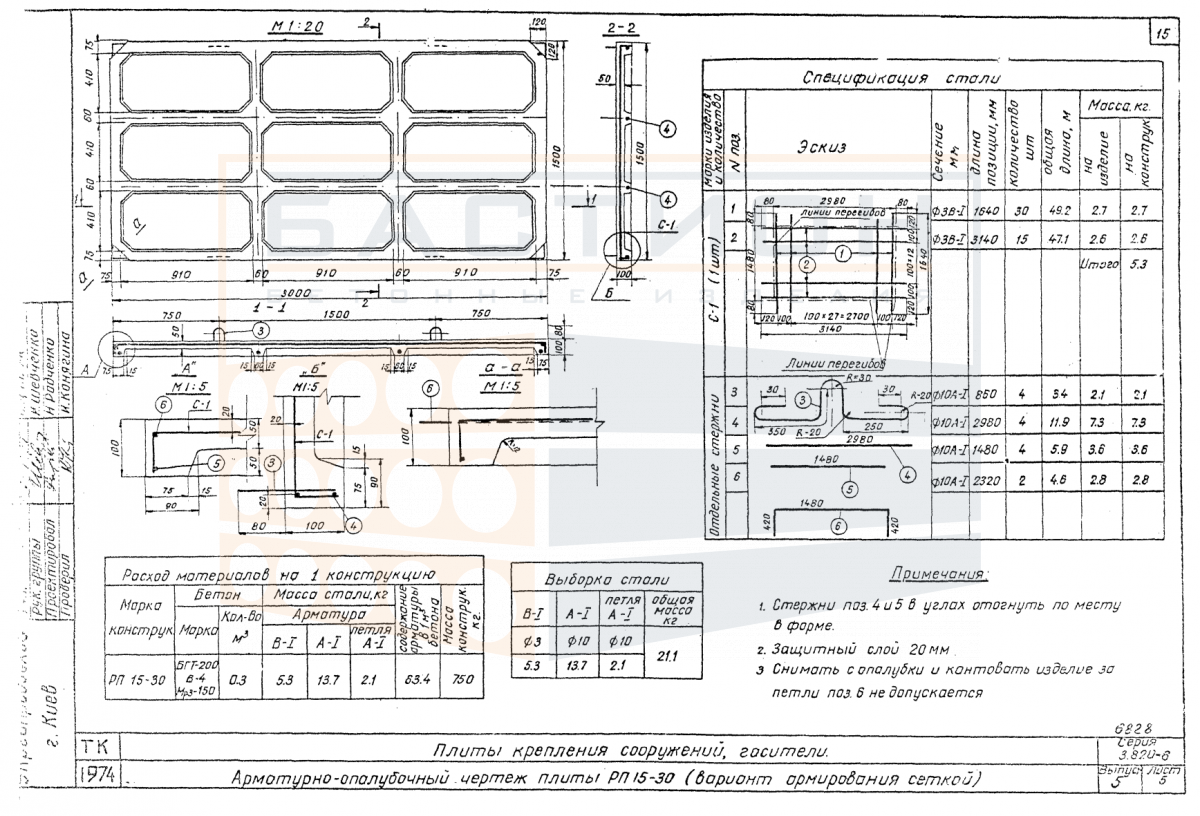

Плита ребристая РП 15-30, серия 3.820-6, выпуск 5

Плита ребристая РП 15-30 — железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или подвального перекрытия. Изделие относится к серии 3.820-6, выпуск 5, и предназначено для работы в составе сборных железобетонных конструкций. Рёбра плиты обеспечивают пространственную жёсткость и воспринимают изгибающие моменты, передавая нагрузку на опорные элементы — стены, балки или ригели. Материал изделия — тяжёлый бетон с внутренним стальным армированием, что гарантирует способность воспринимать эксплуатационные воздействия в течение всего срока службы здания.

Применение ребристых плит рационально в производственных, складских и общественных зданиях с регулярной сеткой колонн. Конструкция плиты позволяет перекрывать пролёты с уменьшенным расходом бетона по сравнению со сплошными аналогами. Типоразмер РП 15-30 соответствует ширине 1500 мм и длине 3000 мм, что определяет его как элемент с опиранием по коротким сторонам. Ошибки при выборе глубины опирания или нарушение проектного положения рёбер могут привести к перераспределению усилий и снижению несущей способности перекрытия.

Область применения и технические особенности

Монтаж плиты должен выполняться в соответствии с проектной документацией, регламентирующей глубину опирания и анкеровку. Сопряжение с несущими элементами осуществляют через стальные закладные детали, швы между плитами заполняют бетонной смесью проектного класса. При складировании и транспортировке необходимо соблюдать правила, исключающие повреждение торцов и рёбер, поскольку нарушение целостности опорных зон снижает несущую способность. Плита рассчитана на равномерно распределённую нагрузку от пола, перегородок, оборудования и людей; конкретные значения определяются расчётом в проекте. Типичные ошибки включают монтаж на неподготовленное основание, отклонение от горизонтальности и использование плиты в схеме, не соответствующей проектной.

• Работает в пролёте между несущими опорами, передавая нагрузку через опорные зоны на стены, балки или ригели.
• Рёбра плиты ориентированы в продольном направлении; неправильное положение (поворот на 90°) приводит к потере несущей способности.
• Глубина опирания плиты на несущие конструкции назначается проектом и контролируется при монтаже; недостаточное опирание вызывает концентрацию напряжений в торце.
• Торцевые зоны и рёбра не должны иметь сколов и трещин, так как в этих местах сосредоточена передача усилий.
• Швы между смежными плитами омоноличиваются бетоном; качественное заполнение швов обеспечивает совместную работу элементов перекрытия.
• Монтажные петли служат только для строповки; деформация или отрыв петель недопустимы, использование их после монтажа для креплений запрещено.

Параметры опирания и узлы сопряжений уточняются по рабочей документации серии 3.820-6, выпуск 5. При выборе грузоподъёмного оборудования учитывается масса 750 кг и габариты изделия. Схема строповки должна исключать перекос и концентрацию усилий на ребрах.

Правила хранения и транспортировки изделия

Плиты складируют в горизонтальном положении на ровном, твёрдом основании, исключающем просадку грунта. Прокладки из деревянных брусков или инвентарных элементов устанавливают строго в опорных зонах — по линии передачи нагрузок от вышележащих плит. Расстояние между прокладками обеспечивают совпадение по вертикали, чтобы избежать изгибающих усилий в теле изделия. Высота штабеля определяется с учётом суммарной массы и допустимого давления на нижние плиты, но не должна превышать значений, указанных в технологической схеме.

Транспортировку производят в специализированных транспортных средствах с фиксацией каждого ряда во избежание смещения. Плиты укладывают на опорные площадки (ложементы) в местах, соответствующих проектным опорным зонам. Запрещается перевозка изделий навалом, а также с опиранием на ребра или монтажные петли. Погрузку и выгрузку выполняют с помощью траверс или строп, обеспечивающих равномерное распределение усилий. Ударные нагрузки и резкие рывки при строповке не допускаются.
