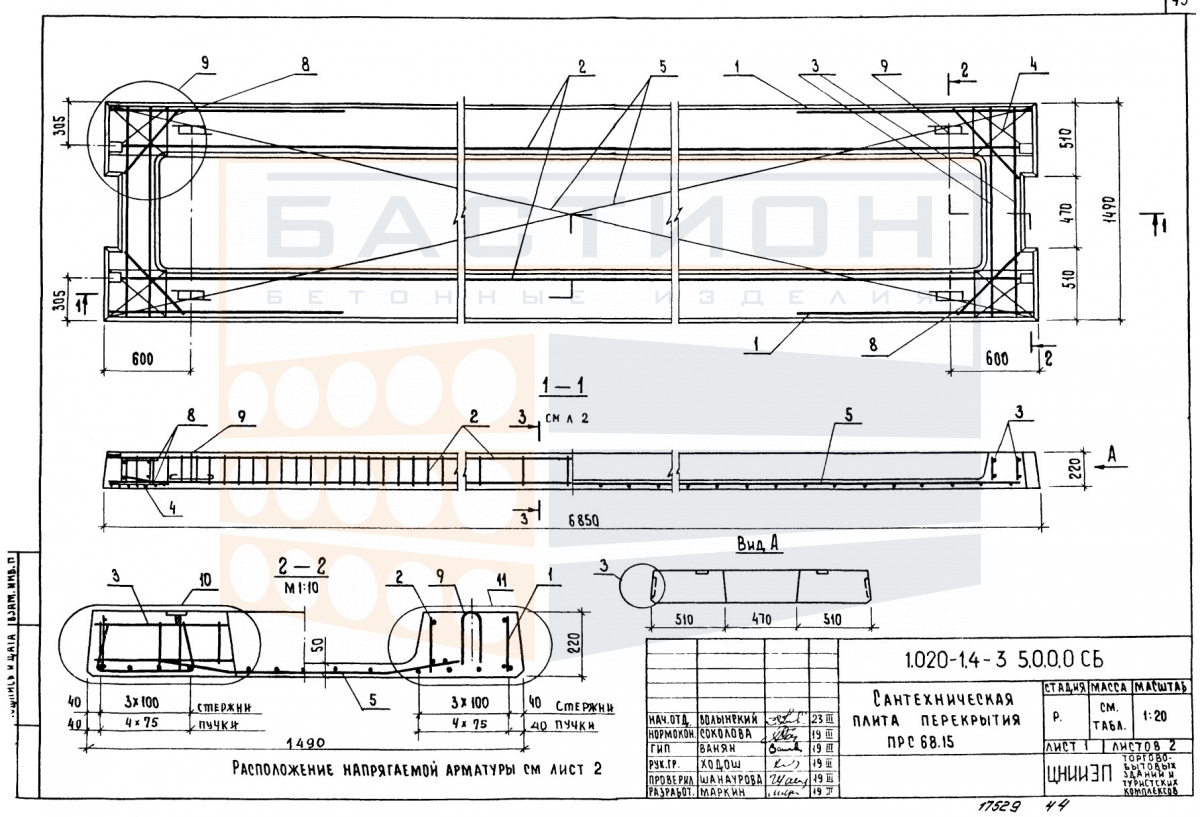

Плита перекрытия ребристая ПРС 68.15-8 АIV (АтV, ВрII) П, серия 1.020-1, выпуск 4-3

Плита перекрытия ребристая ПРС 68.15-8 АIV (АтV, ВрII) П — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или технического перекрытия. Изделие относится к серии 1.020-1, выпуск 4-3 и предназначено для восприятия нагрузок от собственного веса, вышележащих конструкций, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. За счет ребер жесткости плита обеспечивает пространственную жесткость перекрытия и распределение изгибающих моментов по пролету.

Применение данного типоразмера целесообразно в зданиях с шагом несущих опор до 6,85 м (длина плиты 6850 мм). Ребра плиты ориентируются в продольном направлении, что требует строгого соблюдения проектного положения при монтаже. Недостаточная глубина опирания, повреждение торцевых зон или установка на неподготовленное основание снижают несущую способность конструкции. Плита рассчитана на эксплуатацию в отапливаемых и неотапливаемых зданиях в составе сборного или сборно-монолитного перекрытия.

Область применения и технические особенности

Монтаж плиты осуществляется на несущие элементы (стены, ригели, балки) с опиранием по коротким сторонам. Проектное положение плиты фиксируется по осям и отметкам, обеспечивая равномерное распределение нагрузки по опорам. Особенности конструкции и установки:

• Ребра плиты работают как балки, воспринимающие изгибающие нагрузки по пролету, что позволяет перекрывать увеличенные межопорные расстояния при сохранении жесткости перекрытия.
• Опирание плиты выполняется по коротким сторонам на глубину, заданную проектом; отклонение от проектной глубины приводит к перераспределению усилий и снижению несущей способности.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке, так как в них расположены монтажные петли и зоны анкеровки арматуры.
• Плиты укладываются с зазором для последующего омоноличивания швов; швы заполняются бетоном или раствором по проектному решению для обеспечения совместной работы.
• Пустоты между ребрами не используются для прокладки коммуникаций без специального проектного обоснования, так как снижают жесткость и нарушают армирование.
• Монтаж плит ведется с использованием траверс и мягких стропов, исключающих повреждение ребер и кромок; кантование плит запрещено.
• При складировании штабелем плиты укладываются на прокладки, расположенные строго по осям опорных зон, с соблюдением схемы складирования, исключающей деформации.

Соблюдение перечисленных требований при монтаже позволяет реализовать проектную работу плиты в составе перекрытия и предотвратить нештатные ситуации.

Правила хранения и транспортировки изделия

Плиты перекрытия ребристые ПРС хранятся в горизонтальном положении на ровном твердом основании. Под опорные зоны (места расположения петель) укладываются деревянные прокладки, защищающие кромки и ребра от повреждений. Прокладки смежных по высоте плит располагаются строго по вертикали, чтобы избежать изгибающих нагрузок на изделия. Высота штабеля и количество рядов определяются схемой складирования с учетом массы и габаритов плит.

Транспортировка плит производится в горизонтальном положении с фиксацией от смещения. Укладка навалом не допускается. Погрузка и разгрузка осуществляются с использованием траверс и мягких стропов за монтажные петли без ударов и перекосов. Повреждение торцов, ребер и петель при транспортировке не допускается. Допустимые усилия строповки и углы отклонения от вертикали принимаются по рабочей документации.
