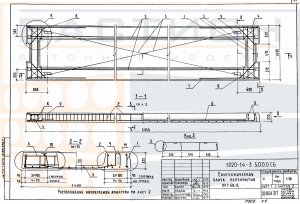

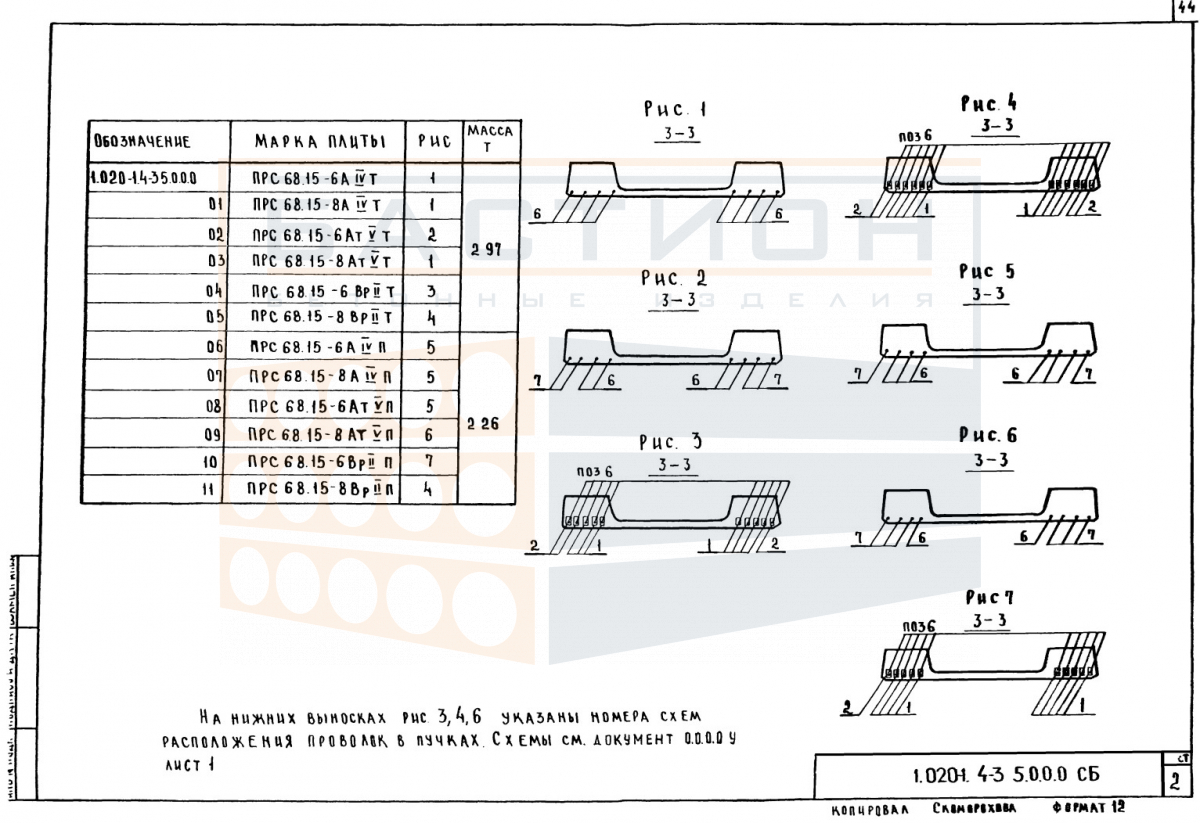

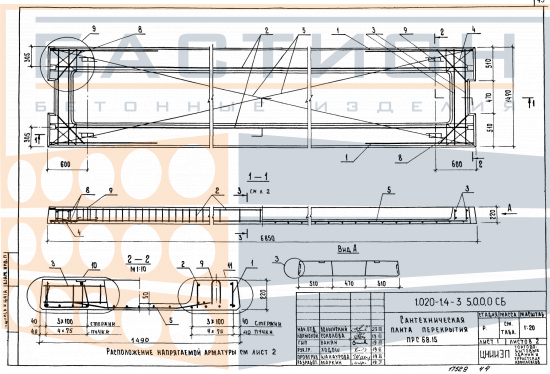

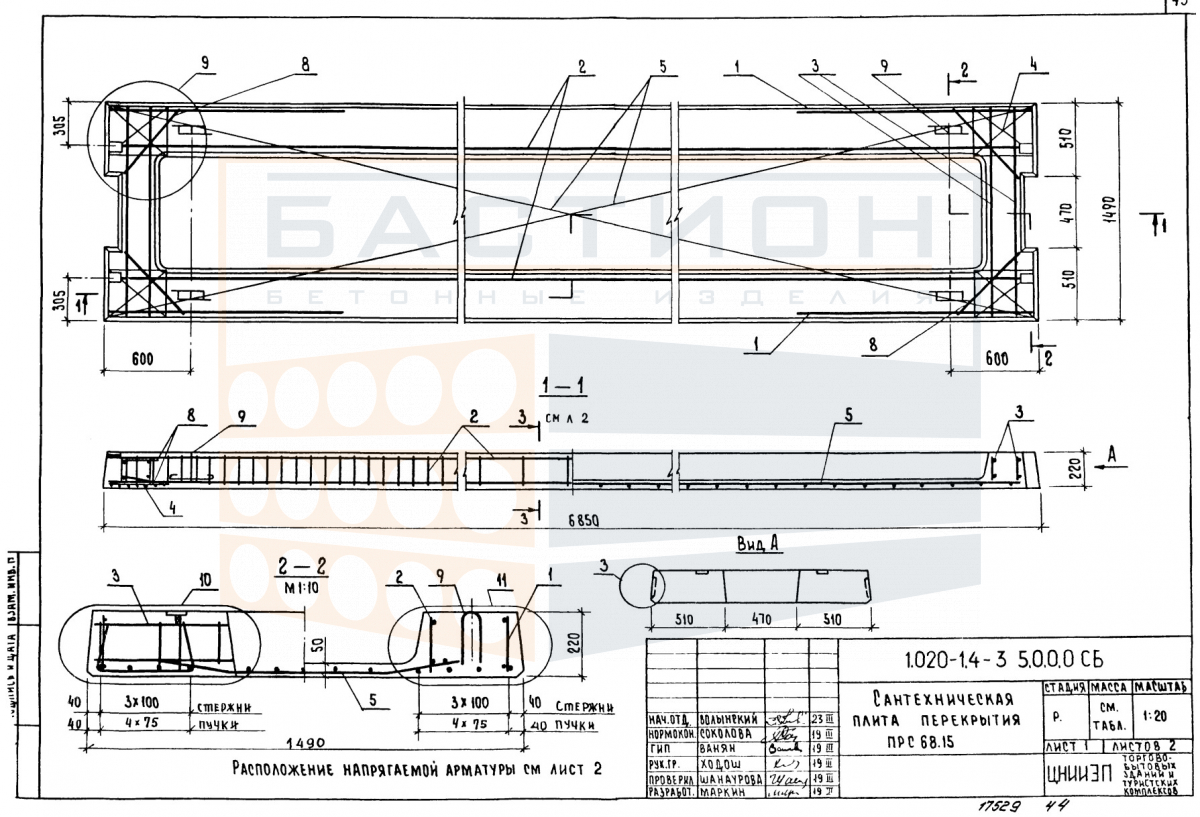

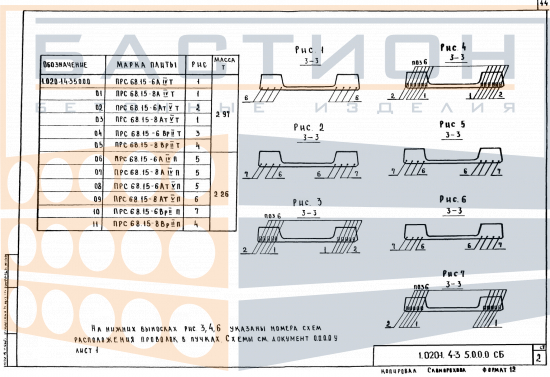

Плита перекрытия ребристая ПРС 68.15-6 АIV (АтV, ВрII) Т, серия 1.020-1, выпуск 4-3

Плита перекрытия ребристая ПРС 68.15-6 АIV (АтV, ВрII) Т — это сборный железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования перекрытий в каркасных и бескаркасных строениях. Изделие относится к серии 1.020-1 и предназначено для восприятия распределенных и сосредоточенных нагрузок от пола, оборудования, людей и перегородок с передачей усилий на несущие стены, ригели или балки. Ребристая конструкция с продольными ребрами обеспечивает повышенную жесткость и позволяет перекрывать пролеты до 6 метров, снижая расход бетона по сравнению со сплошными плитами.

Эксплуатационная надежность перекрытия зависит от правильного опирания плиты на несущие конструкции и соблюдения проектной схемы раскладки. Недостаточная глубина опирания или смещение ребер относительно опор может привести к концентрации напряжений и образованию трещин. В связи с этим монтаж плиты выполняется по разбивочным осям с выверкой горизонтальности и фиксацией в проектном положении. Омоноличивание швов и анкеровка плит между собой обеспечивает пространственную жесткость диска перекрытия и исключает взаимное смещение элементов.

Область применения и технические особенности

При монтаже плиты ПРС 68.15-6 необходимо учитывать технические условия, обеспечивающие ее работу в составе перекрытия.

• Плита опирается на ригели или стены по коротким сторонам; продольные ребра должны располагаться перпендикулярно опорам для равномерной передачи нагрузки.
• Глубина опирания задается проектной документацией; при монтаже необходимо обеспечить передачу нагрузки на всю опорную площадку, исключая точечные контакты.
• В местах опирания ребер устраивается выравнивающий слой из цементно-песчаного раствора для компенсации неровностей и плотного прилегания.
• Смежные плиты соединяются сваркой закладных деталей с последующим омоноличиванием швов бетоном проектного класса, что обеспечивает совместную работу элементов.
• Запрещается опирание плиты на непроектные элементы; допустимо только на предусмотренные схемой зоны, например на полки ригелей или консоли колонн.
• Отверстия в плите для пропуска инженерных коммуникаций согласовываются с проектом; не допускается ослабление ребер или нарушение арматурного каркаса.
• Транспортировка и складирование производятся в горизонтальном положении с опиранием на инвентарные прокладки, установленные в местах строповки, соответствующих опорным зонам.

Соблюдение перечисленных требований при монтаже и эксплуатации плит ребристого типа обеспечивает расчетную несущую способность перекрытия и предотвращает преждевременное разрушение конструкции.

Правила хранения и транспортировки изделия

Хранение плит ПРС 68.15-6 осуществляется на открытых площадках с твердым ровным покрытием, исключающим неравномерную осадку грунта. Изделия укладывают в штабели в горизонтальном положении на деревянные или бетонные прокладки, расположенные в опорных зонах, соответствующих местам строповки. Прокладки смежных ярусов должны располагаться строго по вертикали, чтобы исключить изгиб плит от собственного веса. Количество ярусов в штабеле не должно превышать значений, установленных проектом складирования, с учетом массы изделия и прочности основания.

Транспортировка плит производится железнодорожным или автомобильным транспортом с обязательной фиксацией от продольных и поперечных смещений. Плиты перевозят в горизонтальном положении с опиранием на деревянные прокладки, установленные в местах строповки. Запрещается перевозка навалом, а также с опиранием на ребра или полки. При погрузке и разгрузке следует использовать мягкие стропы или траверсы, предотвращающие повреждение монтажных петель и кромок плит. Сбрасывание и кантование изделий не допускается.
