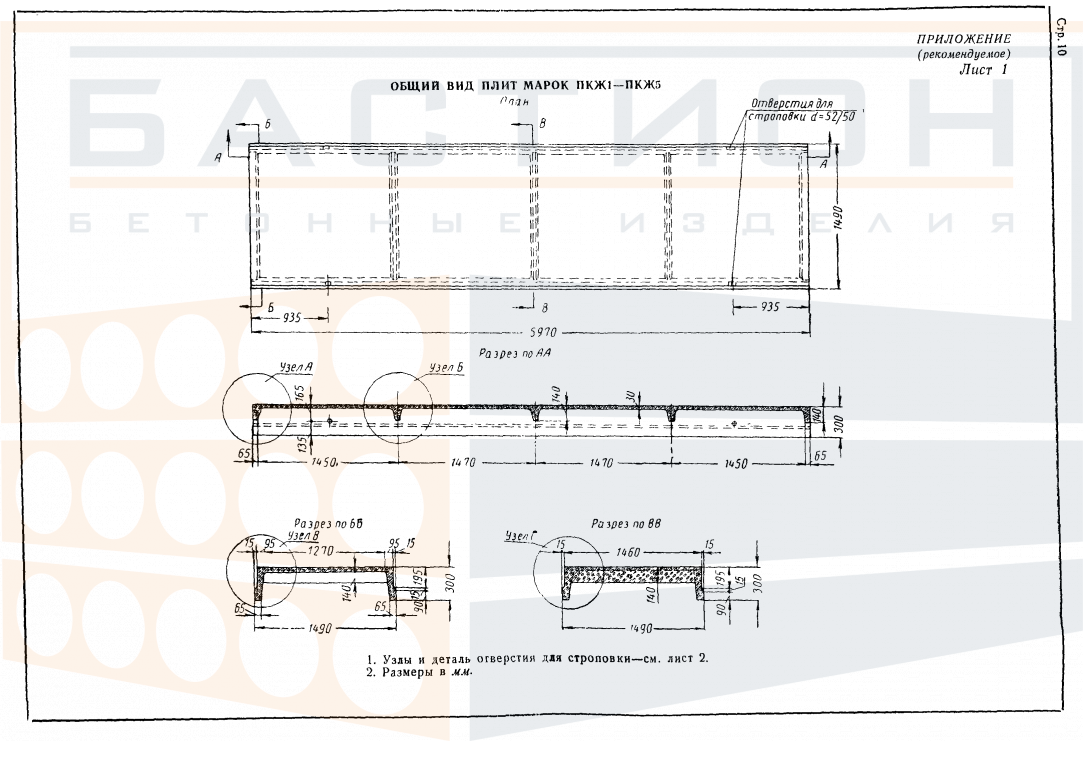

Плита ребристая ПКЖ 3, ГОСТ 7740-55

Плита ребристая ПКЖ 3 по ГОСТ 7740-55 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного или покрытия. Ребристая конструкция позволяет воспринимать изгибающие нагрузки при относительно небольшом собственном весе. Продольные ребра жесткости обеспечивают пространственную работу плиты в пролете между опорами. Изделие изготавливается из тяжелого бетона с внутренним стальным армированием.

Применение плиты ПКЖ 3 предусмотрено в составе сборных перекрытий жилых, общественных и промышленных зданий. Передача нагрузки на стены, балки или ригели осуществляется через опорные участки плиты. Правильное опирание и фиксация элементов в проектное положение являются обязательными условиями надежной работы перекрытия. Швы между плитами заполняются бетоном по проекту для обеспечения жесткости диска перекрытия. Нарушение схемы опирания или повреждение торцевых зон может привести к снижению несущей способности и деформациям.

Область применения и технические особенности

Монтаж плиты ПКЖ 3 выполняется на подготовленное основание с выверкой отметок опорных площадок. Строповка производится за монтажные петли с использованием траверс, исключающих перекос. Укладка ведется с обеспечением проектной глубины опирания. После установки плиты соединяются между собой анкерными связями и омоноличиваются.

• Плита предназначена для восприятия эксплуатационных нагрузок от оборудования, перегородок и людей с передачей усилий на несущие элементы каркаса.
• Продольные ребра работают как балки, обеспечивая жесткость при изгибе и равномерное распределение нагрузки по длине пролета.
• Опорные зоны плиты должны опираться на несущие конструкции на глубину, заданную проектом, без перекосов и зазоров.
• Монтажные петли используются только для подъема и установки; эксплуатационная нагрузка на них не допускается.
• Смежные плиты соединяются сваркой закладных деталей с последующим заполнением швов бетоном.
• Не допускается опирание плиты на слабые кромки или установка на основание с перепадом отметок.
• Конструкция плиты рассчитана на работу в пролете; нарушение схемы опирания снижает несущую способность.

Соблюдение монтажных требований и проектной схемы опирания обеспечивает долговременную работу плиты в составе перекрытия.

Правила хранения и транспортировки изделия

Хранение плит ребристых ПКЖ 3 осуществляется в горизонтальном положении на ровном твердом основании. Прокладки укладываются строго в местах опорных зон по одной вертикали для всех рядов. Высота штабеля принимается по схеме складирования с учетом массы изделий.

Транспортировка должна исключать смещение и ударные нагрузки. Изделия фиксируются в кузове инвентарными упорами. Запрещается перевозка навалом и опирание ребер на выступающие части. Погрузка и разгрузка выполняются с использованием монтажных петель и траверс.
