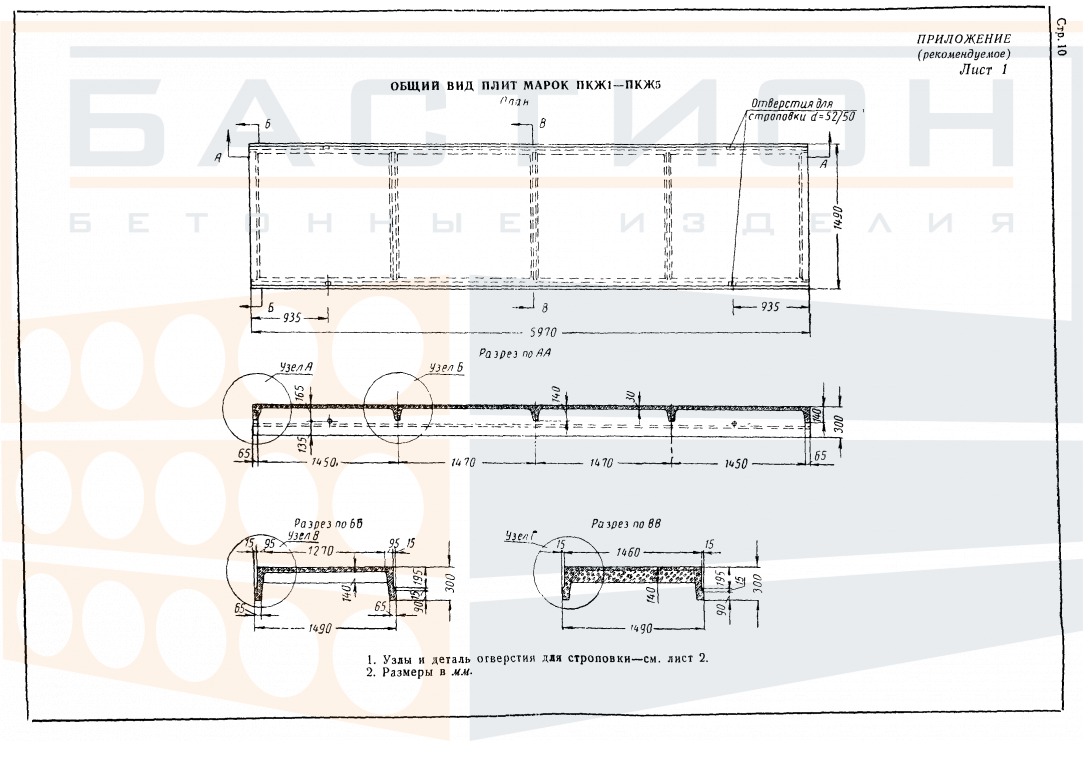

Плита ребристая ПКЖ 1, ГОСТ 7740-55

Плита ребристая ПКЖ 1 по ГОСТ 7740-55 — это железобетонный элемент горизонтальной несущей системы здания, применяемый в составе сборных перекрытий для восприятия нагрузок от пола, перегородок, оборудования и людей с последующей передачей усилий на несущие стены, балки или ригели. Ребристая конструкция с продольными и поперечными ребрами обеспечивает повышенную жесткость при изгибе, что позволяет перекрывать пролеты с уменьшенным расходом материала по сравнению со сплошными плитами. Изделие относится к категории ребристых плит и используется в промышленных и гражданских зданиях.

Основная функция плиты — работа в пролете между опорами с восприятием изгибающих моментов. Ребра выполняют роль несущих элементов, а полка плиты распределяет нагрузку на ребра. Ошибки при монтаже, такие как недостаточная глубина опирания или неправильная ориентация ребер, приводят к перераспределению усилий и снижению несущей способности. Для обеспечения проектной работы конструкции необходимо строго соблюдать схему опирания, указанную в рабочей документации, и исключать повреждение торцевых зон и монтажных петель.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные поверхности стен, ригелей или балок с выверкой по отметкам и осям. Опирание осуществляется по коротким сторонам, на которые опираются ребра. Зазоры между плитами заполняются бетоном или раствором по проекту. Для правильной работы элемента необходимо обеспечить равномерное распределение нагрузки на опорные зоны и исключить деформации при строповке.

• Плита работает в пролете между несущими опорами, воспринимая изгибающие нагрузки от собственного веса и временных воздействий.
• Ребра жесткости ориентированы вдоль пролета; нарушение ориентации при монтаже не допускается, так как это изменяет напряженное состояние конструкции.
• Глубина опирания плиты на стену или ригель должна соответствовать проектным значениям; при недостаточном опирании возникает риск хрупкого разрушения торцовой части.
• Торцевые зоны плиты не должны повреждаться при строповке и разгрузке; сколы в зоне опирания снижают несущую способность.
• Швы между смежными плитами заполняются цементным раствором или бетоном класса по прочности, указанного в проекте, после монтажа всех элементов перекрытия.
• Анкеровка плит с несущими стенами выполняется по проекту для обеспечения пространственной жесткости диска перекрытия.
• При монтаже не допускается опирание плиты на коммуникации или временные опоры; все опорные зоны должны быть спланированы по проекту.

Соблюдение требований к подготовке опорных поверхностей, глубине опирания и заполнению стыков обеспечивает совместную работу плиты с несущим остовом здания. Нарушение этих правил приводит к неравномерной осадке, трещинообразованию и аварийным ситуациям.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании, исключающем просадку грунта. Деревянные прокладки укладываются в опорных зонах на расстоянии 200–400 мм от торцов по схеме, обеспечивающей совпадение прокладок по вертикали. Штабелирование выполняется с учетом массы изделия и допустимой нагрузки на нижний ряд; ряды разделяются прокладками одинаковой толщины. Защита ребер, торцов и монтажных петель от повреждений обязательна.

Погрузка и разгрузка производятся с использованием грузозахватных приспособлений, исключающих резкие рывки и удары. Плиты перевозятся в кузове транспортного средства в положении, соответствующем проектному, с фиксацией от смещения. Перевозка навалом запрещается; между изделиями и бортами кузова должны быть установлены деревянные распорки для предотвращения продольного смещения.
