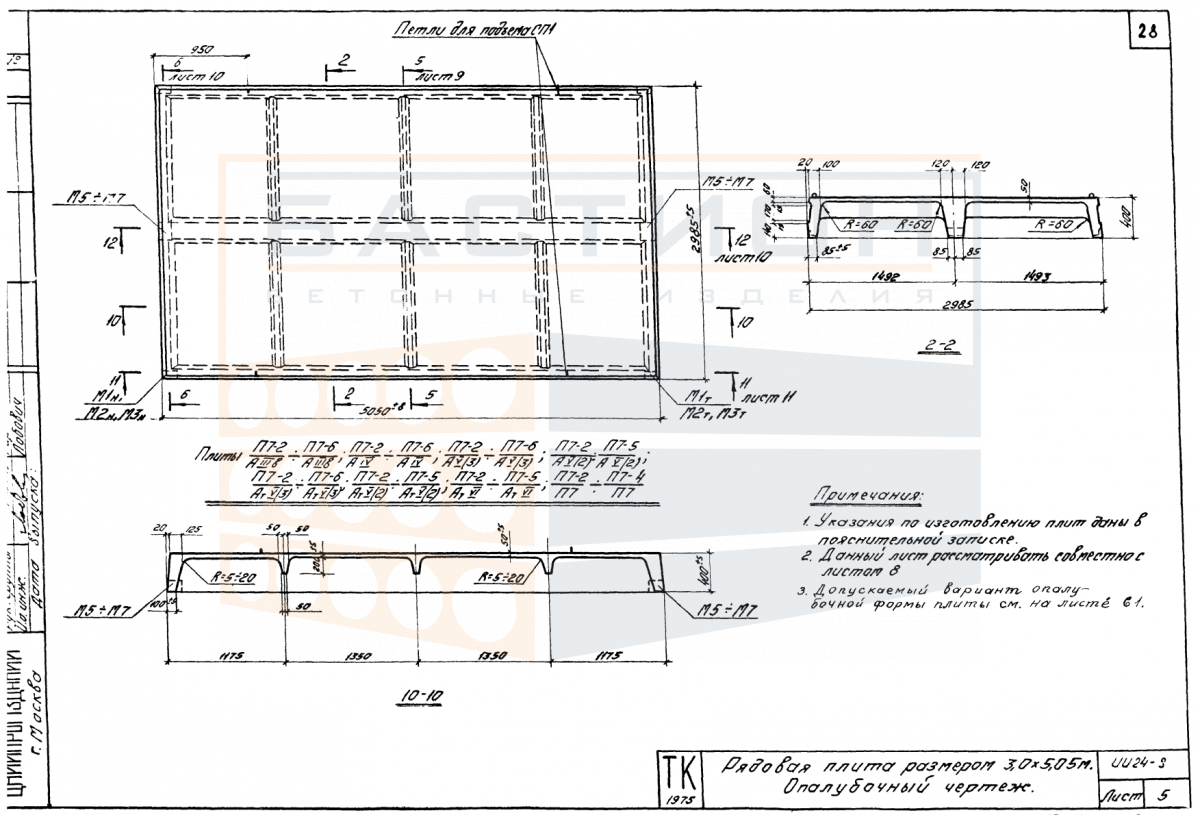

Плита ребристая П 7 - 2/3/4/5/6, серия ИИ24-8

Плита ребристая П 7 серии ИИ24-8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного, чердачного, подвального или технического перекрытия. Продольные ребра обеспечивают жесткость конструкции и восприятие изгибающих нагрузок, передавая усилия на опорные элементы (стены, балки, ригели). Материал — тяжелый бетон с внутренним стальным армированием, что позволяет элементу работать в составе сборного перекрытия при значительных эксплуатационных нагрузках.

Изделие применяется в промышленных, общественных и жилых зданиях с несущими стенами или каркасной схемой. Характер нагрузок включает распределенную полезную нагрузку от людей, оборудования и перегородок, а также собственный вес плиты. Неправильный выбор типа плиты или нарушение условий опирания могут привести к неравномерной осадке, трещинообразованию в ребрах или снижению несущей способности перекрытия. Потому при проектировании учитывают расчетный пролет, глубину опирания и схему передачи усилий.

Область применения и технические особенности

Монтаж плиты выполняется на подготовленные опорные площадки — стены, ригели или балки — с выверкой отметок и осей. Глубина опирания и размещение закладных деталей принимаются по рабочей документации. Плита укладывается на растворную постель для равномерной передачи давления. После монтажа швы между смежными плитами заполняются цементно-песчаным раствором или бетоном, а анкерные соединения с несущими элементами обеспечивают пространственную жесткость перекрытия.

• Работает в пролете между несущими опорами, воспринимая изгибающие нагрузки и передавая их на стены, балки или ригели.
• Продольные ребра обеспечивают повышенную жесткость сечения, что позволяет перекрывать пролеты в соответствии с типоразмером.
• Требует проектной глубины опирания не менее нормируемой, в противном случае возможно разрушение опорных зон или чрезмерные прогибы.
• Торцевые участки и ребра не должны повреждаться при строповке — запрещено опирание на слабые кромки и перемещение волоком.
• Монтажные петли используются для подъема; после установки петли отгибаются или вырезаются в соответствии с проектом, чтобы не мешать устройству пола.
• Серия ИИ24-8 определяет номенклатуру и конструктивные размеры плит, что позволяет унифицировать подбор изделия для типовых решений перекрытий.

Соблюдение условий опирания и качества стыков является обязательным условием для равномерной передачи нагрузки и предотвращения деформаций перекрытия.

Правила хранения и транспортировки изделия

Хранение плит осуществляется на ровной выровненной площадке в горизонтальном положении. Прокладки из пиломатериала или другого упругого материала располагаются в местах, соответствующих опорным зонам, на расстоянии не более полуметра от торцов. Прокладки соседних по высоте рядов устанавливаются строго по одной вертикальной линии во избежание возникновения изгибающих напряжений. Высота штабеля принимается по проектной схеме с учетом массы и устойчивости.

Транспортирование производится на специализированных панелевозах с надежным креплением от продольного и поперечного смещения. Плиты размещаются в кузове горизонтально, с опиранием на прокладки в зонах монтажных петель. Запрещена перевозка навалом или с выступающими за габариты элементами. При погрузке и разгрузке исключаются ударные воздействия и перекосы, способные вызвать повреждения ребер, торцов или монтажных петель.
