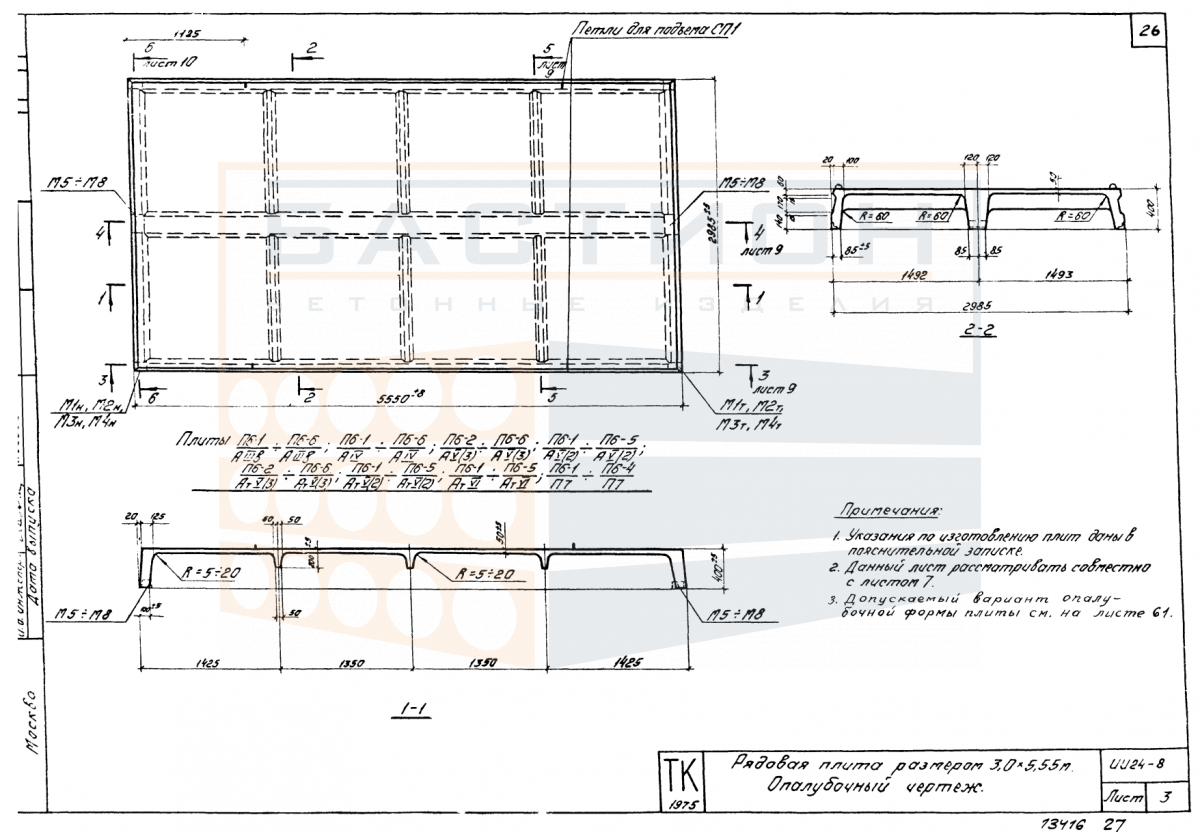

Плита ребристая П 6 - 1/2/3/4/5/6, серия ИИ24-8

Плита ребристая П 6 серии ИИ24-8 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажных и чердачных перекрытий. Ребра плиты воспринимают изгибающие нагрузки, обеспечивая жесткость конструкции и передачу усилий на опорные элементы — стены, ригели или балки. Изделие относится к серии ИИ24-8, предназначенной для сборных перекрытий промышленных и гражданских зданий.

При монтаже требуется проектная глубина опирания и правильная ориентация ребер по направлению действия нагрузок. Нарушение этих условий приводит к перераспределению усилий и снижению несущей способности. Длина плиты 5550 мм и ширина 2985 мм при массе 4600 кг определяют требования к грузоподъемности кранового оборудования и условиям складирования.

Область применения и технические особенности

Плита ребристая П 6 серии ИИ24-8 применяется в составе сборных железобетонных каркасов с опиранием на несущие стены или балки. Особенностью конструкции являются продольные ребра, работающие как элементы жесткости, воспринимающие изгибающие моменты в пролете. Типоразмер входит в номенклатуру решений серии, определяющей параметры опирания и сопряжения с другими элементами перекрытия.

• Назначение плиты — формирование горизонтальной плоскости перекрытия и передача нагрузки от пола, перегородок и оборудования на несущие конструкции каркаса.
• Ребра плиты обеспечивают жесткость и равномерное распределение нагрузок по длине пролета, предотвращая избыточные прогибы.
• Опирание осуществляется на несущие стены, балки или ригели по коротким сторонам; глубина опирания должна соответствовать проекту и не быть уменьшена при монтаже.
• При установке требуется строгая горизонтальность опорной плоскости; недопустима укладка на неровное основание или с перекосом, ведущим к изгибу ребер.
• Швы между смежными плитами заполняются бетоном или раствором для обеспечения совместной работы перекрытия и распределения усилий.
• Повреждение торцевых зон и ребер при строповке или транспортировке снижает несущую способность; монтажные петли должны использоваться строго по назначению.

Параметры анкеровки и омоноличивания стыков уточняются по рабочей документации серии ИИ24-8. Соблюдение проектных требований обеспечивает надежную работу плиты в составе перекрытия.

Правила хранения и транспортировки изделия

Изделие хранится в горизонтальном положении на ровном твердом основании, исключающем неравномерную осадку. Прокладки укладываются в местах, соответствующих опорным зонам — по линии ребер; при штабелировании прокладки располагаются строго одна над другой. Ребра и торцевые грани защищаются от повреждений, монтажные петли не используются для фиксации штабеля.

Транспортировка осуществляется в проектном положении с надежной фиксацией от смещения и опрокидывания. Запрещена перевозка навалом или с опиранием на слабые кромки. Погрузка и выгрузка выполняются с использованием стропов, исключающих ударные нагрузки и перекосы. Условия перевозки должны соответствовать массе и габаритам изделия.
