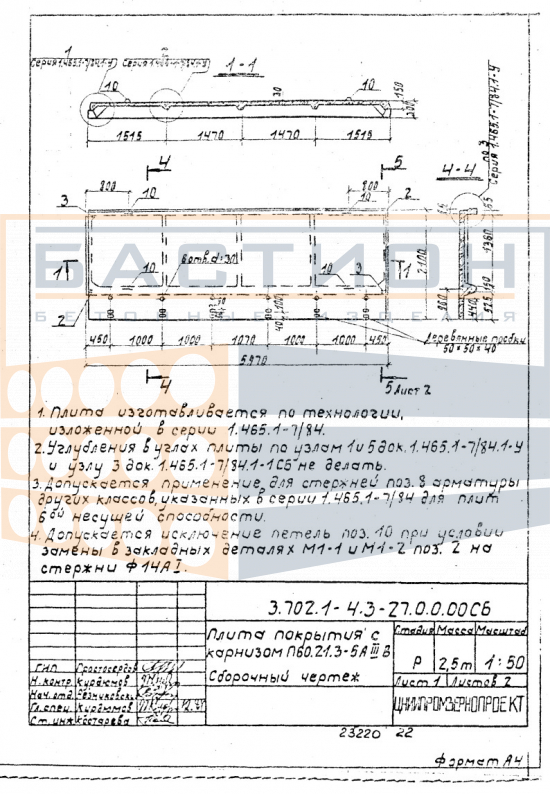

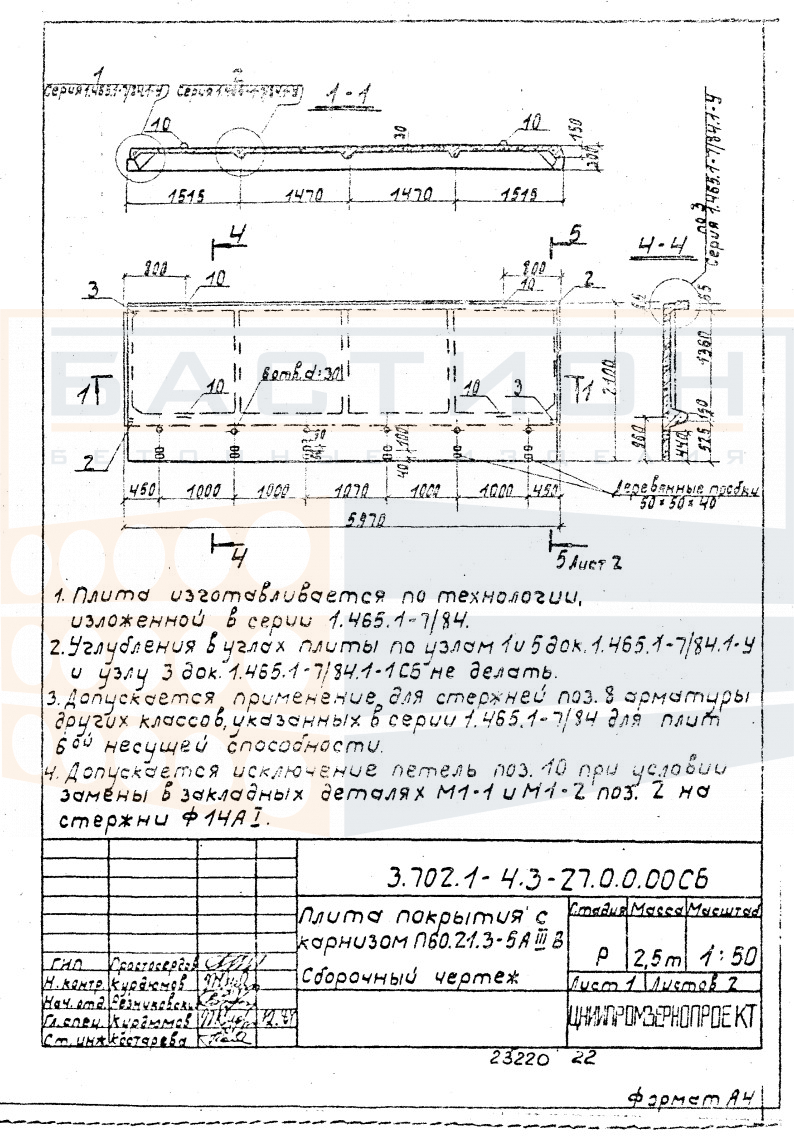

Плита покрытия ребристая П 60.21.3-5 АIIIв, серия 3.702.1-4, выпуск 3

Плита покрытия ребристая П 60.21.3-5 АIIIв — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в составе сборных конструкций серии 3.702.1-4. Ребристое поперечное сечение обеспечивает повышенную жесткость при изгибе, что позволяет перекрывать пролеты до 6 м без промежуточных опор. Плита воспринимает распределенные нагрузки от кровельного пирога, снега и технологического оборудования, передавая усилия на несущие стены, балки или ригели.

При монтаже плита опирается по коротким сторонам на опорные элементы каркаса; глубина опирания и размеры опорных площадок определяются проектной документацией. Неправильная ориентация ребер относительно направления изгибающего момента или монтаж на неподготовленное основание недопустимы. Торцевые зоны плиты, являющиеся зонами передачи усилий, требуют защиты от повреждений при транспортировке и установке.

Область применения и технические особенности

Плита применяется в зданиях с железобетонным или стальным каркасом в условиях, предусмотренных серией 3.702.1-4. Монтаж ведется с использованием крана; строповка выполняется за монтажные петли с соблюдением углов наклона траверсы. После установки плиты анкеруются и омоноличиваются, образуя жесткий диск покрытия.

• Работа в пролете: ребра плиты воспринимают изгибающие нагрузки, обеспечивая равномерное распределение усилий по ширине сечения.
• Опирание: плита опирается на несущие стены, балки или ригели по двум коротким сторонам; длина опорной зоны задается проектом и не может быть уменьшена.
• Сопряжение: швы между смежными плитами заполняются бетоном по проектному решению; для обеспечения жесткости диска перекрытия выполняется анкеровка выпусков арматуры.
• Монтажное положение: плита устанавливается ребрами вниз; перед подъемом проверяется состояние монтажных петель и отсутствие повреждений бетона.
• Типичная ошибка: монтаж на неподготовленное основание с выступами или прогибами приводит к неравномерному опиранию и трещинам.
• Ограничения: пустоты в ребрах не предназначены для прокладки инженерных коммуникаций без дополнительных проектных указаний.
• Условия эксплуатации: плита предназначена для эксплуатации в неагрессивной среде; при воздействии повышенной влажности требуется предусмотреть гидроизоляцию.

Проектные параметры опирания и соблюдение технологии монтажа обеспечивают нормальную работу плиты в течение расчетного срока эксплуатации.

Правила хранения и транспортировки изделия

Хранение плит осуществляется в горизонтальном положении на ровном твердом основании. Деревянные прокладки укладывают в опорных зонах по линии ребер; прокладки смежных рядов устанавливают строго одна над другой. Высота штабеля принимается по рекомендации производителя с учетом массы изделий. Не допускается хранение навалом или с опиранием на слабые участки бетона.

Транспортировка производится в горизонтальном положении с фиксацией от смещения и ударов. Погрузка и выгрузка выполняются краном за монтажные петли; запрещается подъем с перекосом или за ребра. В транспортном средстве плиты устанавливают на подкладки в местах опорных ребер, совмещая центровку нижележащих и вышележащих прокладок. Запрещается перевозка навалом.
