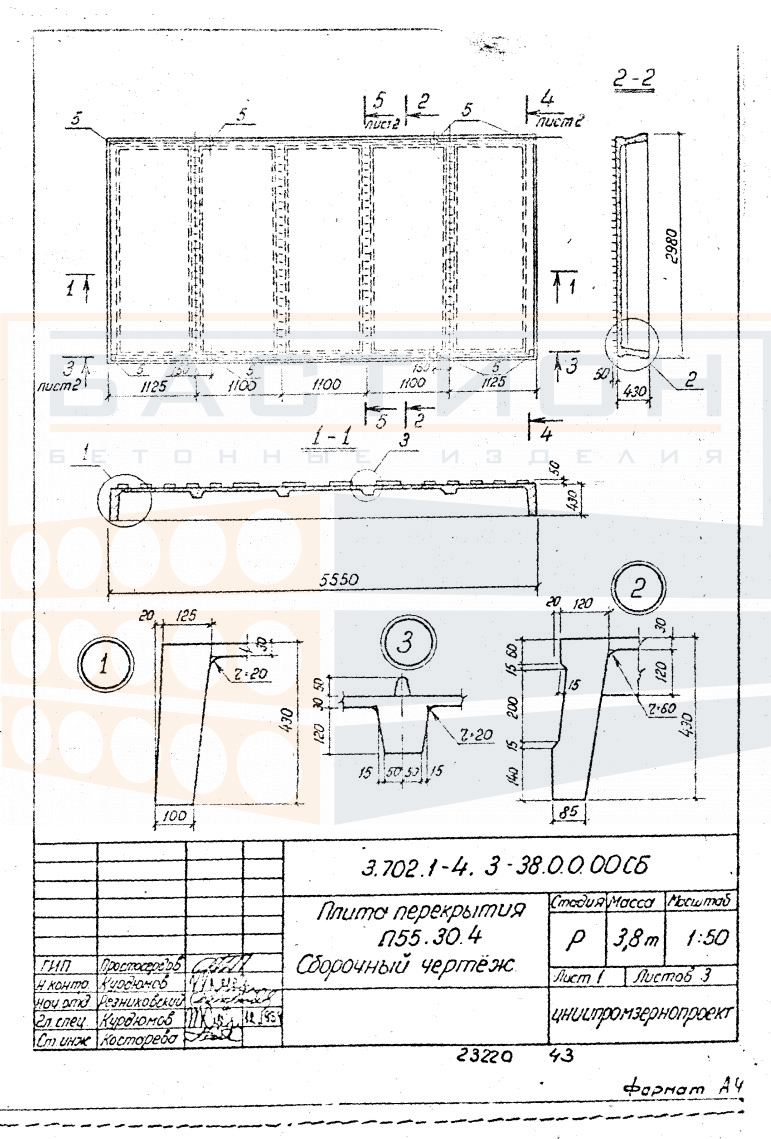

Плита покрытия ребристая П 55.30.4, серия 3.702.1-4, выпуск 3

Плита покрытия ребристая П 55.30.4 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования покрытия в составе сборных железобетонных каркасов. Изделие относится к серии 3.702.1-4, выпуск 3, предназначенной для проектирования и строительства промышленных и общественных зданий. Ребристая конструкция плиты обеспечивает повышенную жёсткость и позволяет перекрывать пролёты при относительно малом расходе бетона по сравнению со сплошными плитами.

Плита эксплуатируется в условиях равномерно распределённых вертикальных нагрузок от кровельного пирога, снега, обслуживающего персонала и оборудования. Вертикальные нагрузки воспринимаются продольными и поперечными рёбрами и передаются на несущие балки, фермы или стропильные конструкции. Ошибки при выборе схемы опирания или нарушение проектного положения плиты могут привести к перераспределению усилий и повреждению конструкции.

Область применения и технические особенности

Плита монтируется на несущие элементы каркаса (балки, фермы, ригели) с опиранием по коротким сторонам. Продольные рёбра ориентируются параллельно пролёту, что обеспечивает эффективную работу конструкции на изгиб. Опирание выполняется на заранее выверенные опорные площадки с соблюдением проектной глубины. При монтаже обязательно контролируется горизонтальность плиты и отсутствие перекосов. Швы между смежными плитами заполняются бетоном или раствором в соответствии с рабочими чертежами серии.

• Плита рассчитана на опирание по двум коротким сторонам — продольные рёбра воспринимают изгибающий момент и передают нагрузку на опорные конструкции.
• Глубина опирания плиты на несущие элементы принимается по проектной документации серии 3.702.1-4 и должна быть не менее минимально допустимых значений для данного типоразмера.
• При строповке и установке не допускается повреждение торцевых зон и рёбер — монтажные петли используются по назначению, запрещён захват за края или выступы.
• Перед монтажом опорные площадки очищаются от грязи, наплывов бетона и выравниваются; при необходимости укладывается выравнивающий слой цементного раствора.
• После установки плиты замоноличивание швов выполняется мелкозернистым бетоном класса не ниже указанного в проекте, обеспечивая совместную работу соседних элементов.
• Пустоты в рёбрах (если предусмотрены конструкцией) не должны использоваться для скрытой прокладки коммуникаций без дополнительного проектного решения.
• При монтаже не допускается опирание плиты на неровные основания или частичное зависание краёв — это вызывает неравномерное распределение нагрузки и может разрушить ребро.

Правильная ориентация плиты, точное соблюдение схемы опирания и качественное омоноличивание стыков являются обязательными условиями для расчётной работы конструкции в составе покрытия.

Правила хранения и транспортировки изделия

Изделия складируются в горизонтальном положении на ровном, очищенном от посторонних предметов и уплотнённом основании. Под рёбра плиты в местах, соответствующих опорным зонам, укладываются деревянные или бетонные прокладки одинаковой толщины. Прокладки в штабеле располагаются строго одна над другой по вертикали, чтобы избежать раздавливания нижних плит. Высота штабеля принимается по схеме складирования с учётом массы изделий и основания.

Плиты перевозятся в положении, соответствующем проектному, с фиксацией от продольных и поперечных смещений. Запрещается транспортировать изделия навалом или с опиранием на слабые кромки. Погрузка и выгрузка производятся с использованием монтажных петель, без ударов и резких рывков. При перевозке обеспечивается защита рёбер и торцов от механических повреждений.
