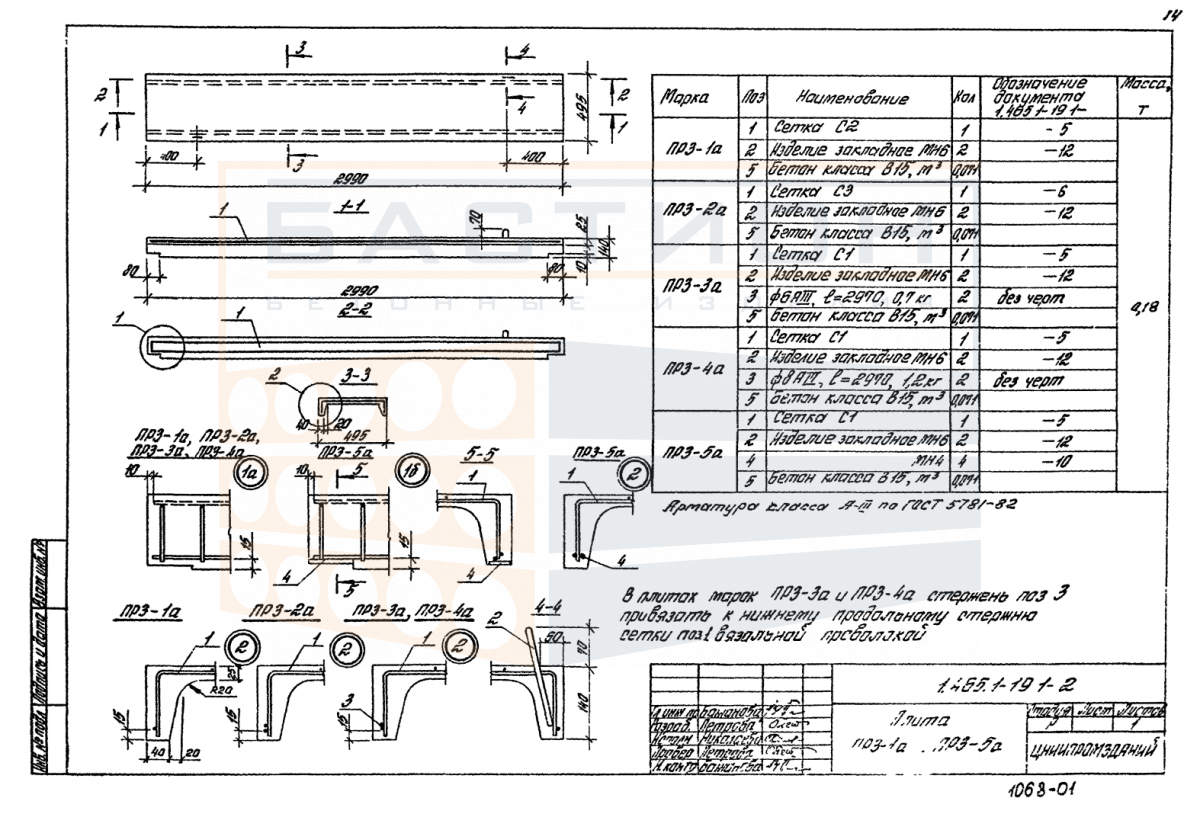

Плита ребристая ПР 3 - 1/2/3/4/5 а, серия 1.465.1-19, выпуск 1

Плита ребристая ПР 3 — это железобетонный элемент горизонтальной несущей системы здания, применяемый для устройства межэтажных, чердачных, подвальных или технических перекрытий. Изделие относится к серии 1.465.1-19, выпуск 1, и рассчитано на восприятие постоянных и временных нагрузок от пола, перегородок, оборудования и людей с передачей усилий на опорные конструкции — стены, балки или ригели. Несущая способность обеспечивается совместной работой тяжелого бетона и стального армирования, а ребра придают жесткость при изгибе.

Конкретное применение плиты определяется проектными требованиями к пролету и нагрузкам. Типоразмер ПР 3 с габаритами 2990х495х140 мм и массой 180 кг ориентирован на пролеты, характерные для решений серии 1.465.1-19. При монтаже необходимо строго соблюдать проектную глубину опирания и горизонтальность установки. Ошибки, такие как недостаточное опирание, перекос плиты или повреждение торцевых зон, снижают надежность перекрытия и могут привести к образованию трещин или деформациям.

Область применения и технические особенности

Монтаж плиты выполняется на заранее подготовленные опорные поверхности с выверкой по отметкам. Опирание осуществляется по коротким сторонам — ребра ориентируются вдоль пролета. Швы между смежными плитами заполняются бетоном по проекту для обеспечения совместной работы элементов перекрытия.

• Ребра плиты работают на изгиб в пролете и должны быть ориентированы в соответствии с проектной схемой опирания.
• Опирание плиты выполняется на несущие стены, балки или ригели с заведением на опору не менее установленного в проекте значения.
• При монтаже контролируется горизонтальность плоскости и совпадение отметок с проектными, чтобы избежать перекосов и неравномерного распределения нагрузки.
• Торцевые зоны плиты содержат анкерные выпуски и не должны повреждаться при строповке, разгрузке или складировании.
• Заполнение межплитных швов бетоном или раствором выполняется по проекту для передачи усилий между элементами и обеспечения жесткости диска перекрытия.
• Типичные ошибки: недостаточная глубина опирания, смещение плиты относительно оси опоры, монтаж на неподготовленное основание — приводят к снижению несущей способности.

Соблюдение проектных требований к монтажу и качеству опорных зон гарантирует надежную работу плиты в составе перекрытия.

Правила хранения и транспортировки изделия

Складирование плит производится в горизонтальном положении на ровном твердом основании. Прокладки располагаются строго в опорных зонах (под ребрами) для исключения изгиба и повреждения концевых участков. Высота штабеля ограничивается проектом складирования с учетом массы изделия и прочности нижнего ряда. Допускается укладка в несколько рядов с обязательным совпадением прокладок по вертикали.

Транспортировка осуществляется в горизонтальном положении с надежной фиксацией от смещения в кузове. Перевозка навалом запрещена. Погрузка и выгрузка выполняются с помощью строп, заводимых за монтажные петли. Исключаются удары, перекосы и опирание на слабые кромки. При разгрузке необходимо контролировать сохранность ребер и торцов.
