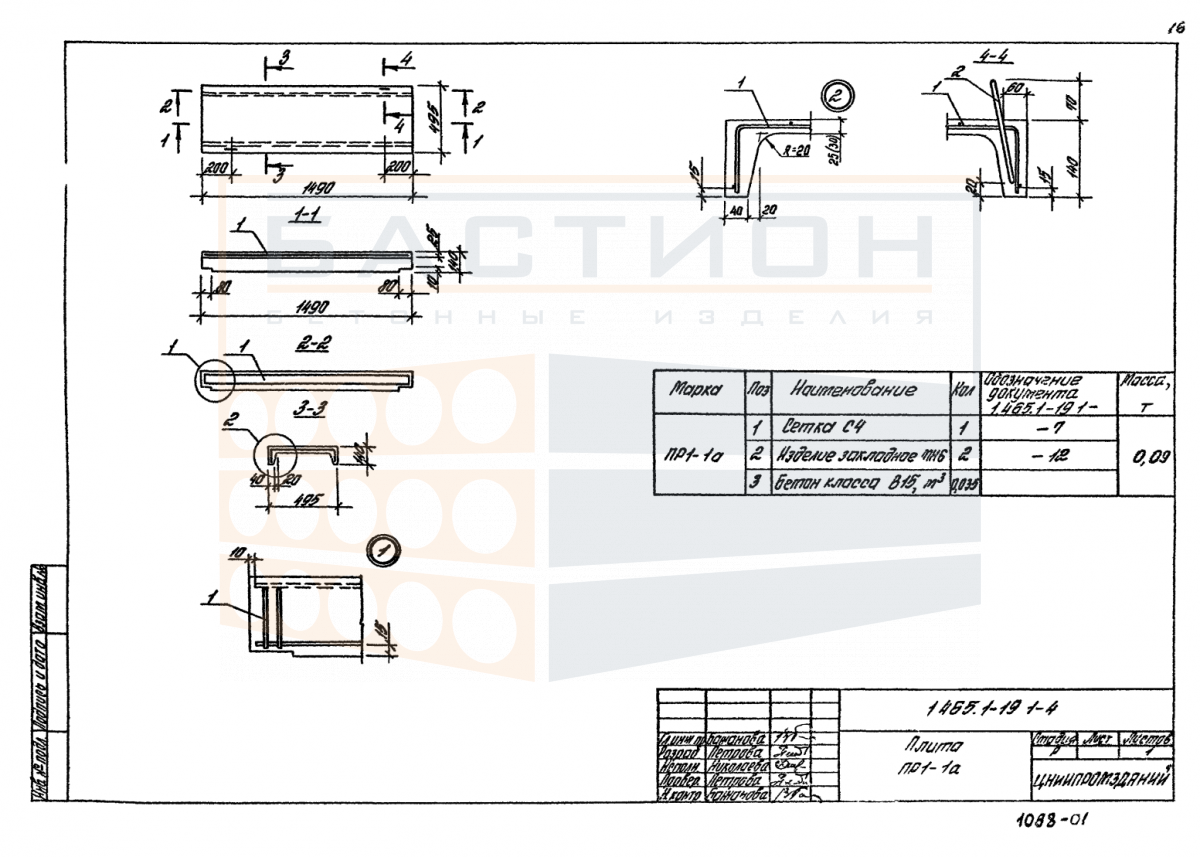

Плита ребристая ПР 1 - 1 а, серия 1.465.1-19, выпуск 1

Плита ребристая ПР 1‑1а — это железобетонный элемент горизонтальной несущей системы здания, применяемый для формирования межэтажного или чердачного перекрытия. Изделие относится к серии 1.465.1‑19 выпуск 1 и предназначено для восприятия нагрузок от пола, перегородок, оборудования и временных воздействий с последующей передачей усилий на несущие стены, балки или ригели.

Ребристая конструкция обеспечивает повышенную жёсткость при изгибе за счёт продольных рёбер, работающих совместно с полкой. Такая геометрия позволяет перекрывать пролёты с уменьшенным расходом бетона по сравнению со сплошными плитами. При монтаже требуется точное опирание рёбер на опорные конструкции — глубина опирания и положение фиксируются по проекту. Ошибки в ориентации рёбер или недостаточное опирание приводят к перераспределению напряжений и снижению несущей способности.

Область применения и технические особенности

Плита ПР 1‑1а применяется в составе сборных железобетонных перекрытий зданий различного назначения. Условия монтажа и сопряжения с другими элементами определяются проектной документацией серии.

• Опирание плиты осуществляется на несущие стены, балки или ригели — проектная глубина опирания задаётся в рабочих чертежах серии 1.465.1‑19.
• Продольные рёбра ориентируются вдоль пролёта; полка располагается сверху и работает на сжатие при положительном изгибающем моменте.
• Торцевые участки плиты не должны повреждаться при строповке и разгрузке — нарушение целостности ребра в опорной зоне снижает несущую способность.
• Швы между смежными плитами заполняются бетоном по проекту; при необходимости выполняется анкеровка монтажных петель для обеспечения дискретности перекрытия.
• Монтаж ведётся с выверкой по осям и отметкам; недопустимо опирание плиты на неподготовленное основание с перекосом.
• Пустоты в рёбрах (если предусмотрены проектом) используются только для коммуникаций, указанных в рабочей документации — самостоятельное сверление ослабляет сечение ребра.

Правильная ориентация рёбер и соблюдение проектной глубины опирания являются ключевыми условиями для расчётной работы плиты в перекрытии. Отклонения от проектного положения приводят к нерасчётному распределению усилий.

Правила хранения и транспортировки изделия

Плиты складируются в горизонтальном положении на ровном твёрдом основании. Прокладки устанавливаются в местах опорных зон — строго по вертикали в каждом ряду. Высота штабеля определяется массой и типом укладки, исключающей повреждение нижних изделий.

Транспортировка выполняется в положении, соответствующем рабочему (полкой вверх). Крепление в кузове предотвращает смещение и удары. Запрещается перевозка навалом. Погрузка и разгрузка производятся за монтажные петли с использованием траверс, исключающих раскачивание и удар о соседние изделия.
